EC11旋转编码器带安装板结构

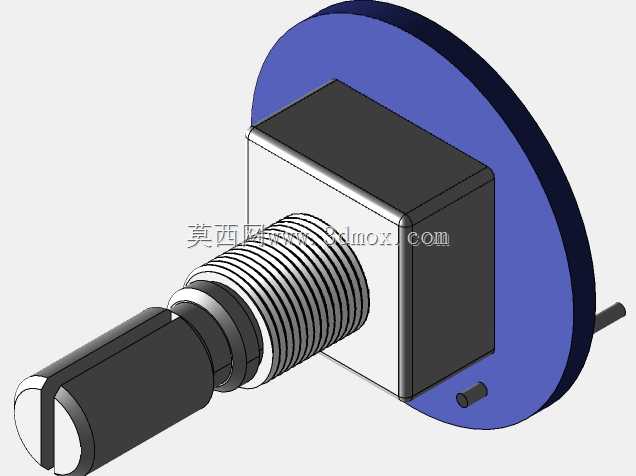

　　EC11这类增量式旋转编码器在消费电子、仪器面板和小型控制设备里几乎是随处可见的人机交互元件，音频调节、菜单选择、参数设定、模式切换都离不开它。这套三维结构把金属转轴、螺纹锁紧段、方形本体、定位卡扣、插针以及配套蓝色安装板一起还原出来，适合在面板布局、外壳开孔和PCB堆叠阶段做干涉检查。

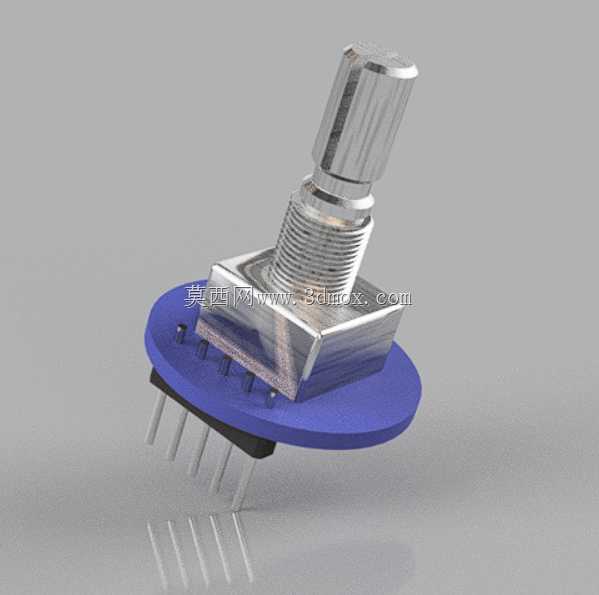

　　从实际装配看，编码器上部为滚花或光面圆柱轴，外部设备可以套入塑料旋钮；轴肩下方带有标准外螺纹，配合六角螺母和垫片，能够把本体固定在设备前面板上。螺纹段以下是方形金属基座，基座承担轴向定位和抗扭作用，面板开孔时既要让螺纹部分穿过，也要考虑方形本体或定位柱与钣金、塑胶壳之间的避让关系。底部伸出的引脚用于焊接到控制板，引脚间距、折弯高度和插入方向直接决定PCB与面板之间的最小距离。

　　模型中蓝色安装板的意义不只是视觉衬托，它对应工程中常见的转接板、载板或固定片。设计这类板件时，需要先确认编码器本体底面到引脚末端的高度，再安排板厚、焊盘孔径和周边元件高度。若板上还要布置贴片电阻、电容、连接器或显示屏支架，编码器金属外壳往往会成为最高的机械障碍，不能只按电气原理图摆放封装。旋转轴中心到板边的距离也需要校核，过近会导致旋钮碰到壳体圆角，过远则浪费面板空间。

　　增量编码器的核心使用逻辑，是通过转动产生两路相位差脉冲，控制器据此判断方向和步进量；按下转轴时又可作为独立按键使用。因此结构上轴向窜动、按压行程和周向档位感都很关键。三维建模时，转轴与本体应保留同轴关系，螺纹段不必追求每一刀牙的完全加工特征，但大径、小径、长度和螺母配合位置必须准确，否则前面板装配会出现锁紧不实或旋钮偏高的问题。

　　在外形尺寸表达上，应重点抓住几个边界：转轴直径决定旋钮内孔，螺纹规格决定面板开孔和螺母选型，方形本体宽度决定安装孔周围的平面区域，引脚排距决定PCB封装，整体高度决定外壳内部空间。对于需要频繁人工操作的设备，转轴伸出面板后的长度还要结合旋钮帽高度评估，太短会打滑不好拧，太长则容易在运输或磕碰中受到侧向力。

　　建模思路上，可以先按回转体特征完成轴、螺纹套筒和基座的主体，再处理底部塑料壳体与金属端子。引脚不宜简单画成等长直线，最好保留实际折弯和伸出位置，以便结构工程师检查焊接后的干涉。安装板则按照板片特征建立，开孔、缺口和边缘轮廓要与编码器定位点对应。材质表现上，金属部分强调切削件的光亮与规则反光，蓝色板件体现绝缘载体的平整表面，这种区分有助于在评审时快速判断装配层次。

　　应用到具体产品时，这类编码器常见于示波器、信号发生器、温控器、电源模块、音响控制台和小型数控操作盒。面板设计人员需要把它和按键、OLED屏、指示灯、接口一起排布；电气工程师则根据脉冲数、按键功能和引脚定义接线。结构模型的价值，就是在打样前发现旋钮碰边、螺母无法锁紧、引脚与外壳冲突、轴高与面板不匹配等问题，让后续样机装配更接近量产状态。
