2450BM巴伦0603封装带通滤波器件

　　在射频通讯电路的设计落地过程中，这类0603封装的巴伦带通滤波器件是2.4G频段链路里极为常见的无源匹配组件，日常做消费类无线终端、蓝牙模块、Wi-Fi射频前端的板级布局时，经常会用到这类集成度较高的器件。不同于分立式搭建的巴伦匹配网络，这类表贴集成器件把平衡-不平衡转换功能和带通滤波特性整合在极小的封装内部，能大幅缩减射频前端的布板面积，同时减少分立式器件带来的参数离散性问题，提升批量生产时的射频性能一致性。

　　从实际电路功能来看，这类器件首先承担巴伦的核心作用，也就是完成单端射频信号与差分信号之间的转换，匹配射频收发芯片差分端口与天线端单端馈线的阻抗需求，常规这类器件的端口阻抗会匹配50欧姆单端与差分端的标准阻抗，省去了工程师额外做阻抗匹配网络的调试工作量。同时集成的带通滤波特性，可以对2.4G工作频段外的杂散信号进行有效抑制，比如滤除相邻频段的蜂窝通信杂散、板上高速数字电路带来的高频干扰，避免无用信号进入射频收发链路影响接收灵敏度，也能抑制发射链路带出的高次谐波，降低整机的EMC调试难度。

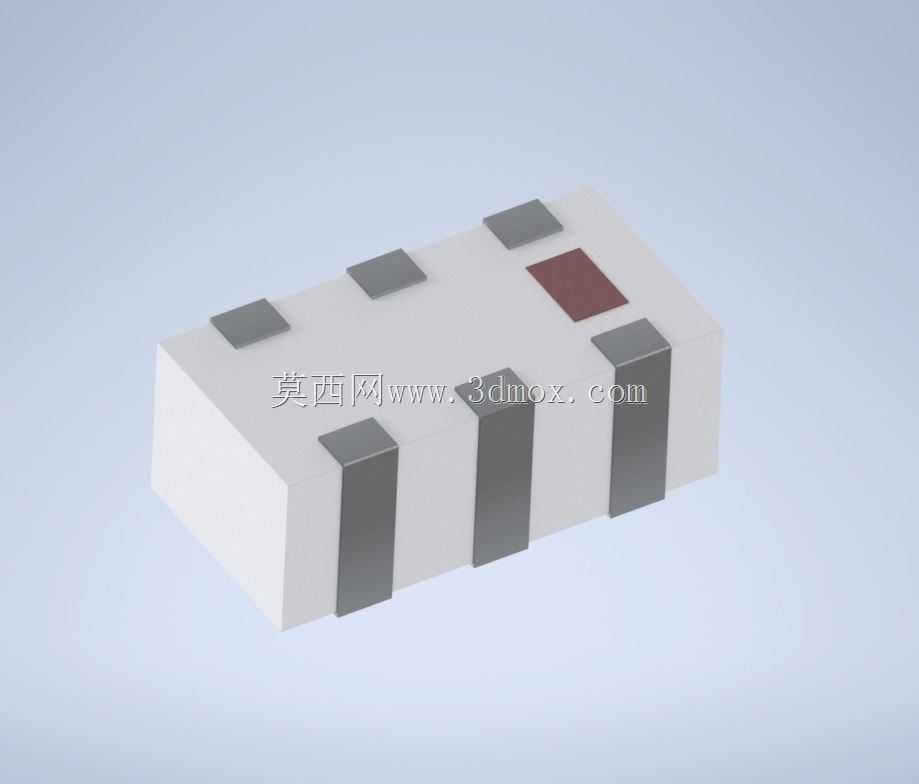

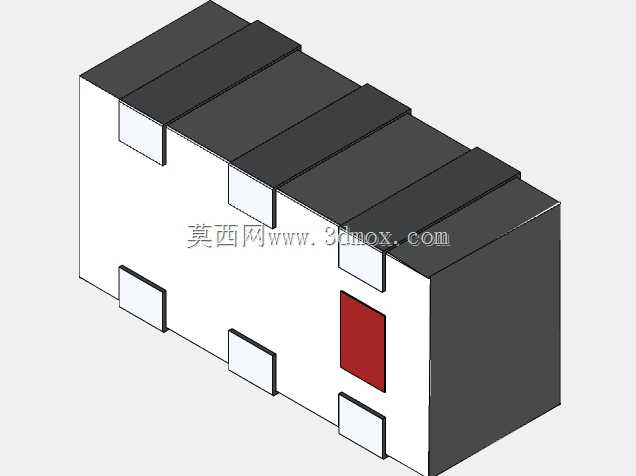

　　做这类器件的三维建模时，首先要严格对照器件手册的外形尺寸做基准绘制，0603封装对应的公制尺寸是1.6mm×0.8mm的本体长宽，本体高度需要按照手册标注的最大高度做建模约束，避免后续做PCB装配干涉检查时出现误差。器件侧面的焊盘端是建模时需要重点关注的部分，焊盘的宽度、高度以及沿本体长度方向的延伸尺寸，必须完全匹配封装手册的焊接边界要求，因为这类射频器件的焊盘尺寸不仅影响SMT焊接的良率，还会直接影响射频端口的寄生参数，建模时如果焊盘尺寸出现偏差，后续做PCB 3D装配检查时，就无法准确预判焊膏印刷钢网的匹配度，也没法提前发现器件与周边屏蔽罩、相邻阻容器件的装配间隙问题。

　　建模过程中，本体部分的陶瓷基材质感需要做对应区分，这类器件一般采用低温共烧陶瓷工艺做内部集成，本体表面的标识区域也要按照实际丝印位置做还原，方便后续整机BOM的可视化核对。器件顶部的色标标识是区分同封装不同参数器件的关键特征，建模时要准确还原其位置和尺寸，避免在3D PCB视图里出现器件错配的视觉误导。

　　从实际应用场景的选型角度来说，这类器件多用于空间极度受限的便携无线产品中，比如TWS耳机的射频前端、智能穿戴设备的蓝牙通讯模块、小型物联网终端的2.4G射频链路，因为0603的封装尺寸极小，在做高密度PCB布局时，可以紧贴射频收发芯片的端口放置，缩短高频信号的走线长度，减少走线带来的信号损耗和寄生辐射。在做板级结构设计时，需要注意这类器件的安装边界，器件本体下方不要走高速数字信号线，避免信号串扰，同时器件周边要预留足够的焊接间隙，距离周边器件的本体间隙至少保持0.3mm以上，满足SMT贴装的工艺要求。如果设计中需要给射频区域加屏蔽罩，还要核算屏蔽罩内壁与器件顶部的高度间隙，避免屏蔽罩压碰器件本体造成焊接脱落或者器件内部陶瓷基体开裂。

　　不同于大尺寸的射频分立器件，这类微型表贴巴伦滤波器的建模精度直接影响PCB 3D检查的有效性，很多工程师在做射频板3D布局时，往往忽略这类微型器件的准确建模，只是用通用的0603电容模型代替，就容易出现实际焊接时器件与周边结构件干涉、或者屏蔽罩高度不足的问题，准确还原器件的真实外形，能在设计阶段就提前规避这类装配风险，减少打样后的改版次数。另外，这类器件的内部是多层陶瓷烧结结构，本体的抗机械冲击能力有限，建模时还原准确的本体尺寸，也能帮助结构工程师在做整机跌落仿真、装配应力分析时，准确评估器件位置的受力情况，避免结构设计中在器件正上方布置加强筋或者压接结构，导致生产组装过程中器件被压碎失效。

　　在射频链路的性能匹配上，这类集成巴伦滤波器的带通范围专门针对2.4G ISM频段做了优化，通带内的插入损耗控制在较低水平，能保证发射信号的功率有效传输到天线端，同时接收路径上的信号损耗也不会影响整机的接收灵敏度。建模时不需要还原器件内部的复杂陶瓷布线结构，只需要保证外部装配尺寸的完全准确，就能满足结构设计、装配检查、BOM可视化的全部需求，毕竟三维模型在结构设计环节的核心作用是还原真实的装配边界，而非用于器件内部的电磁仿真，这也是做电子元器件三维建模时需要明确的边界，避免过度建模带来的不必要工作量，同时也能保证模型在常规PCB设计软件里的运行流畅度，不会因为模型过于复杂导致软件卡顿。
