带PBS-8连接器的DRV8825步进驱动模块

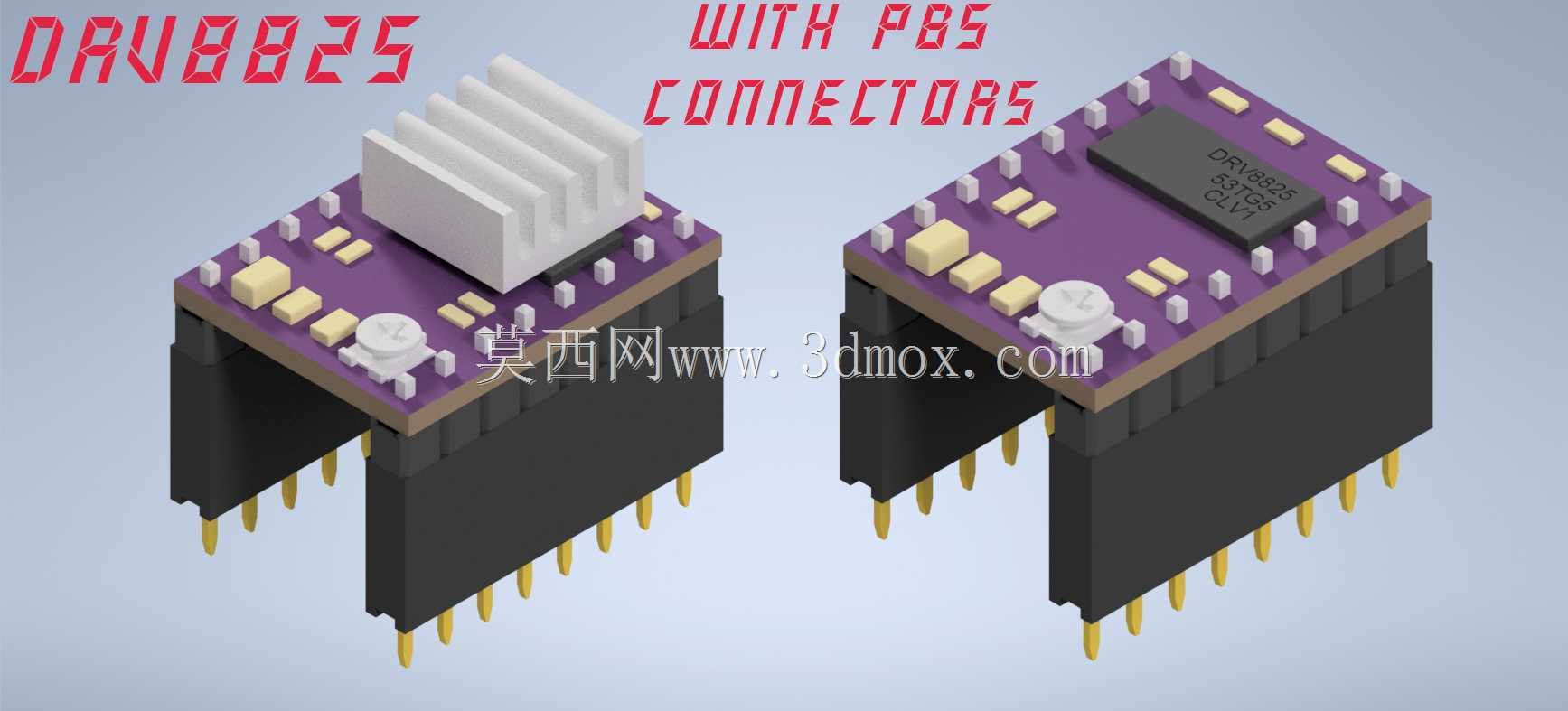

　　在小型自动化设备、桌面级数控装置、3D打印运动控制单元以及嵌入式通讯终端的执行端驱动方案里，步进电机驱动模块是衔接主控信号与电机绕组的核心部件，这款集成PBS-8连接器的DRV8825驱动单元，正是针对紧凑安装空间、快装接线需求优化的硬件方案。日常做设备结构布局时，最头疼的就是驱动模块接线繁琐、散热件与周边结构干涉、插装高度超出设备内腔边界的问题，这款模块在设计时就把这些现场装配的痛点纳入了考量。从功能特性来看，DRV8825芯片本身具备细分驱动能力，可支持多档电流输出调节，适配42型及以下规格的两相四线步进电机，能满足小型滑台、送料机构、通讯设备调谐组件的精准位移控制需求，模块上集成的PBS-8连接器采用直插式接线结构，

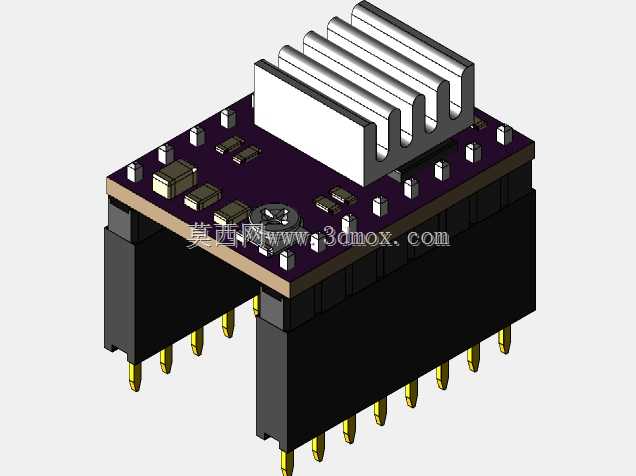

　　不需要额外焊接排针引线，装配时直接将对应线序的线束压入连接器即可完成接线，相比传统焊线式驱动模块，现场装配效率能提升六成以上，也避免了虚焊、脱焊导致的驱动故障。设计思路上，模块做了两种配置形态，一种是预装铝制散热片的版本，针对长时间连续运行的工况，散热片通过导热贴与驱动芯片表面紧密贴合，增大散热面积的同时，散热片的鳍片方向顺着设备内部常规风道走向设置，能借助设备内部的对流空气带走芯片工作时产生的热量，避免芯片过热触发过温保护导致设备停机；另一种是不带散热片的版本，针对间歇运行、负载率较低的应用场景，能进一步压缩模块整体高度，适配内腔空间更局促的便携类通讯设备、手持检测装置。从外形尺寸与安装边界来看，

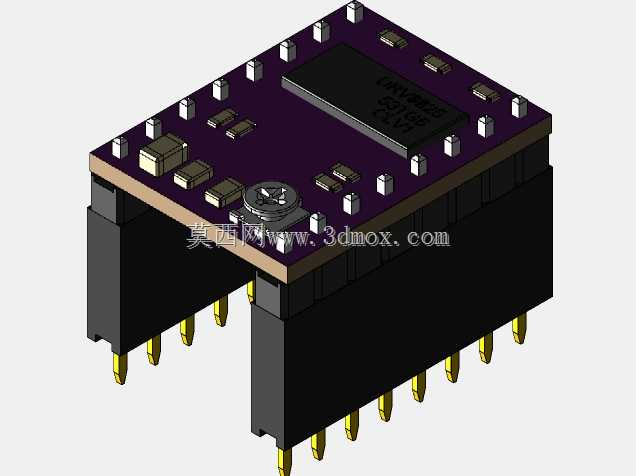

　　模块的PCB基板采用标准的步进驱动安装孔位，孔距与主流的A4988驱动模块完全兼容，设备升级替换时不需要重新加工安装位，直接替换原有模块即可；带散热片的版本整体高度控制在常规设备驱动安装槽的允许范围内，不会与上层的主控板、屏蔽罩产生结构干涉，直插式的PBS-8连接器位于模块的接线侧，接线口朝向与PCB平面垂直，线束引出后顺着设备侧壁走线，不会占用模块上方的安装空间，排针部分采用标准的2.54mm间距插针，可直接插装在设备主控板的驱动座上，不需要额外转接。实际应用中，这类驱动模块常被用在小型通讯天线的角度调节机构、桌面式标签读写设备的走纸机构、便携检测设备的探头位移机构里，相比传统的引线式驱动模块，

　　PBS-8连接器的锁止结构能避免设备移动、震动过程中线束松脱，提升设备在复杂工况下的运行稳定性。做结构设计选型时，需要注意模块的插装深度，排针穿过主控板后的焊接余量要控制在合理范围，避免焊锡凸起接触到设备底部的金属壳体造成短路，带散热片的版本要确认散热片与周边电容、接插件的安全间隙，预留至少1mm的装配公差，避免批量装配时出现零件干涉。模块上的电流调节电位器位于PCB的侧边，调试时不需要拆下模块，用小型螺丝刀即可在设备外侧完成输出电流的校准，适配不同扭矩参数的步进电机，这点在设备后期维护时非常便利，不需要拆开设备整机就能完成驱动参数的微调。另外，模块的PCB板采用沉金工艺处理，焊盘的抗氧化能力更强，在潮湿、多尘的工业通讯现场环境下，能长期保持稳定的电气连接性能，减少接触不良导致的丢步、抖动问题。
