直插式多引脚信号继电器结构建模

　　在工业控制板卡、通讯终端设备和老旧专用电子系统的逆向重建工作中，直插封装信号继电器属于板级空间校核里很容易被忽略的一类元件。这类器件不像贴片阻容那样可以直接按标准封装库调用，也不像大型接触器那样有统一明确的安装法兰尺寸，它的本体是封闭矩形塑壳，底部伸出多根不同排布的直插引脚，实际布局时既要避让周边高大电容、连接器，也要保证引脚穿过PCB后焊接高度一致，稍有偏差就会出现壳体顶到上方线束、引脚干涉相邻焊盘的问题。

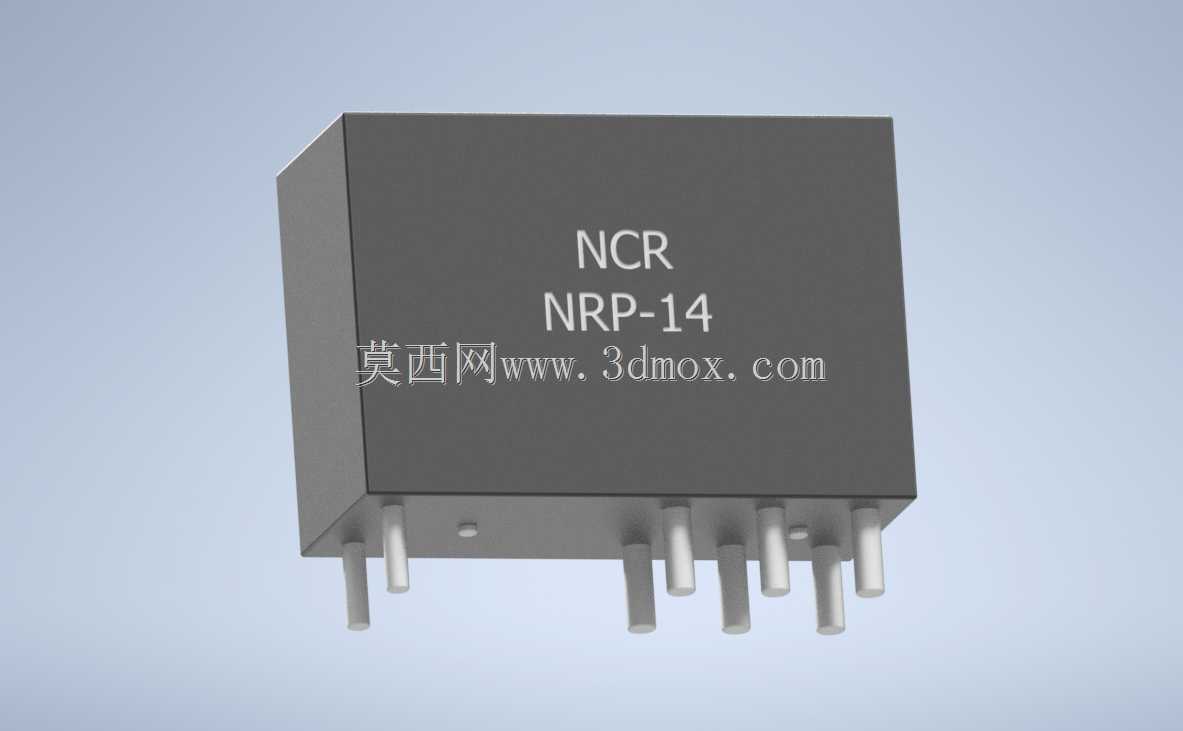

　　本次建模的NRP-14继电器采用方正黑色封闭壳体，顶面丝印标识品牌与型号，整体没有额外外露的动作机构、接线端子或固定耳，所有电气连接全部通过底部引脚完成。从结构特征看，壳体棱边做了微小倒角，不是尖锐直角，这一细节在整机装配公差分析中很有意义：当板卡上多个元件密集排布时，塑壳边角的倒角可以减少相邻元件插拔、壳体热胀冷缩时的剐蹭风险，也避免三维装配检查里出现无意义的零间隙干涉报警。

　　引脚排布是该器件建模的重点。底部引脚并非均匀等距排列，而是分成两组不同长度、不同间距的直插针，引脚轴线垂直于壳体底面，末端为平直裁切端面。建模时没有把引脚简化成统一圆柱阵列，而是按照实物区分每根针的伸出长度、相对壳体侧边的偏移距离，同时保留引脚根部与塑壳底面的衔接台阶。这个台阶对应实际生产中壳体注塑封胶的位置，PCB布局时必须让壳体底面与板面保留合理间隙，不能让封胶凸起直接压在阻焊层上，否则过波峰焊时会出现局部顶起、焊接虚位。

　　从功能用途来看，这类小型继电器主要用于小功率信号回路的通断切换，在通讯设备里承担线路切换、状态联锁、低压控制信号隔离的作用。它不直接驱动大功率负载，因此本体没有散热栅格、灭弧罩之类的结构，整体体积紧凑，适合布置在板卡空间紧张的控制区域。也正因为用于信号回路，引脚之间的爬电距离、塑壳的绝缘边界在建模时需要准确保留：壳体侧壁到外侧引脚的距离、相邻引脚之间的净空，都要和实物一致，不能为了模型轻量化随意压缩塑壳壁厚，否则后续做安规间距校核时会得出错误结论。

　　安装边界方面，该器件依靠引脚自身实现板上固定，不需要额外螺丝孔、卡扣或导轨。三维布局时首先要确定本体底面相对于PCB板面的悬浮高度，这个高度由引脚插入焊盘后的有效穿板长度决定；其次要在壳体四周预留维修拔取空间，尤其是本体两个长边方向，不能紧贴高大连接器或金属屏蔽罩，否则后期维护无法用IC拔取器均匀受力，强行撬动很容易弯断引脚。模型顶面为平整丝印面，上方若走低压线束，也要预留线束压接变形量，避免装配后线束长期压在壳体顶面把应力传递到焊点。

　　建模过程中，壳体部分以长方体为基础特征，先完成主体拉伸，再对棱边、底部封胶区域做细部处理；顶面丝印区域采用独立面特征区分，方便后续渲染时标识文字与黑色塑壳呈现不同质感。引脚部分单独建立圆柱实体并按实物位置阵列、微调，每根引脚与壳体底面采用合并特征保证数模完整，没有留下装配间隙。整体数模既保留了外观识别特征，也把PCB设计最关心的引脚位置、本体占位、上下高度空间表达清楚，可直接用于板卡堆叠检查、设备机箱内部干涉校验以及电子样机的元件可视化展示。
