带PBS-8连接器的TMC2100步进驱动组件

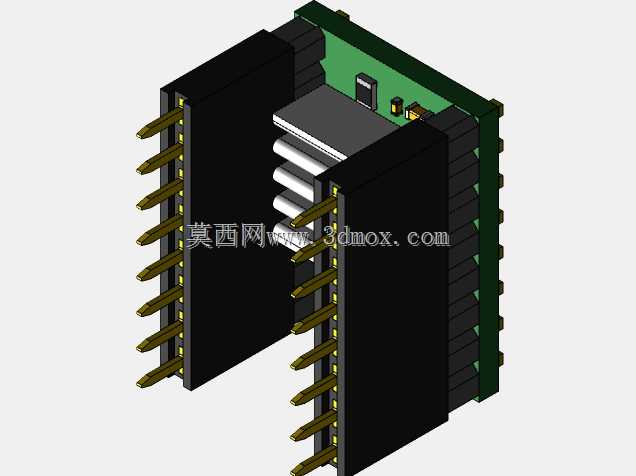

　　在嵌入式运动控制、小型通讯终端设备、桌面级数控装置的板卡设计环节中，这类集成了PBS-8连接器的TMC2100驱动组件是板级驱动链路里的核心执行单元，很多工程师在做板卡堆叠设计、驱动模块选型时，往往会忽略接插件与驱动本体的装配干涉问题，这个三维结构刚好把驱动芯片、散热结构、板对板连接器的配合边界完整还原，能直接导入板卡装配环境做干涉校验，省去反复打样验证的成本。

　　从实际使用场景来看，这类驱动组件多用于小型3D打印机的挤出机驱动、桌面型机械臂的关节步进控制、通讯基站内部小型调谐机构的步进驱动，还有部分便携检测设备里的位移调节机构驱动，区别于直焊在主板上的驱动方案，带PBS-8连接器的版本支持快拆更换，在设备后期维护、驱动参数迭代更换时不需要拆焊主板，直接拔插就能完成替换，对于需要快速更换驱动配置的测试类设备来说，这种结构的适配性更强。

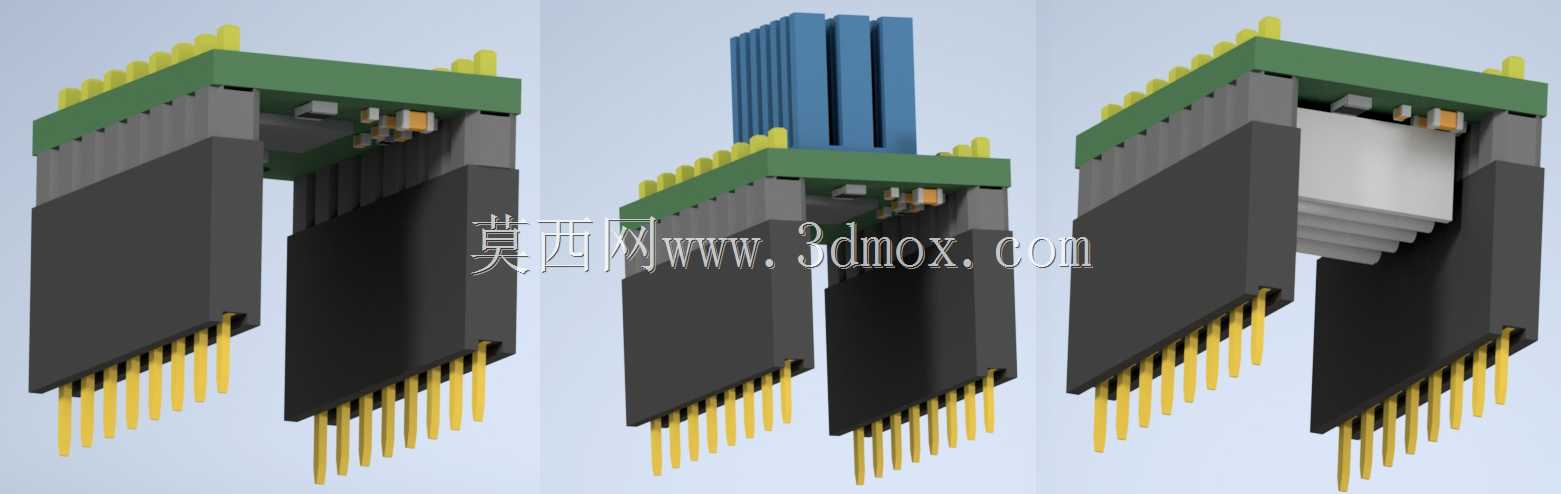

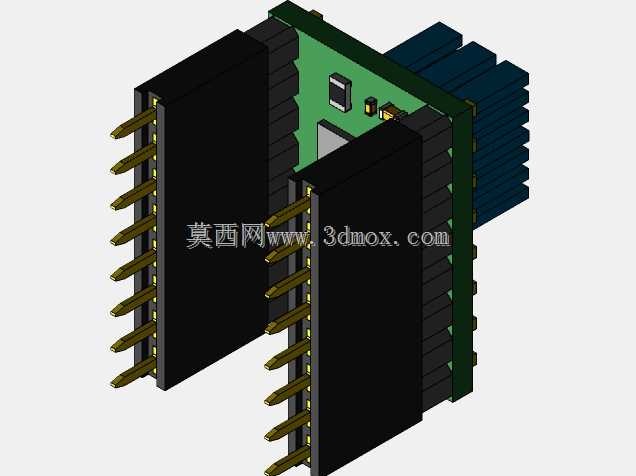

　　产品功能层面，TMC2100本身是低噪声步进驱动芯片，配合PBS-8连接器实现功率信号、控制信号的板间传输，连接器的8个引脚分别对应驱动的使能、方向、脉冲、电源正、电源地以及两个电流采样信号输出，引脚排布完全遵循通用步进驱动的接插件定义，能兼容市面上多数开源控制板的接插件座，不需要额外改板就能直接替换原有直插驱动模块。结构上做了两种散热形态的适配，一种是无额外散热器的版本，依靠驱动芯片自身的塑封外壳和PCB铜箔散热，适合驱动电流在1A以内的低负载场景，比如小型云台步进驱动、通讯设备内部的风门调节驱动；另一种是顶部和底部都预留散热安装位的版本，上下均可贴装散热片，能覆盖2A以内的驱动电流场景，比如小型传送带驱动、桌面雕刻机的轴驱动，两种形态的安装孔位、接插件位置完全一致，可根据负载情况灵活选配散热结构，不需要修改板卡的固定孔位设计。

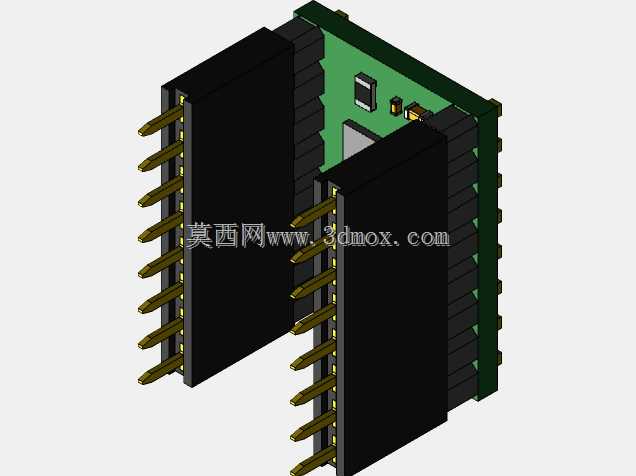

　　设计思路上，整个组件把驱动芯片的塑封本体、直插引脚、PBS-8连接器的公端插针、绝缘基座、定位卡扣都做了1:1的结构还原，引脚的伸出长度、插针的间距严格遵循PBS-8连接器的行业标准，插针中心间距为2.54mm，公端插针露出连接器基座的长度为6.2mm，刚好匹配市面上常规的板对板母座插接深度，不会出现插接过浅导致接触不良、或者插接过深顶坏母座焊盘的问题。驱动本体的外形尺寸方面，整体宽度为15.2mm，长度为20.5mm，无散热片版本的总厚度为8.3mm，加装上下散热片后的总厚度为12.6mm，安装时需要在板卡上下方分别预留至少1mm的安全间隙，避免散热片和相邻的电容、接插件等元件产生干涉。直插引脚的排布为双列直插，每列8个引脚，列间距为10.16mm，引脚直径为0.5mm，焊盘孔径建议设计为0.7mm，能保证焊接时的透锡性，同时避免孔径过大导致焊接后引脚歪斜。

　　在安装边界的设计考量上，连接器的定位卡扣位于组件的一侧，卡扣突出本体的高度为1.2mm，设计母座的固定结构时需要在卡扣对应位置预留1.5mm的避让空间，保证插接时卡扣能正常锁合，防止设备在振动环境下出现接插件松脱的问题。驱动本体的边缘到最近引脚的距离为2.1mm，在PCB布局时，这个区域内不要布置高度超过3mm的元件，避免驱动插装时和周边元件产生磕碰。对于需要加装散热片的版本，顶部散热片的安装位预留了0.8mm的贴装间隙，适合使用导热双面胶直接贴装，底部散热片和驱动引脚之间预留了1.5mm的绝缘间隙，不需要额外加绝缘片就能避免散热片和引脚短路，当然在高湿环境下使用时，还是建议在引脚和散热片之间加一层聚酰亚胺绝缘胶带提升可靠性。

　　很多工程师在做这类驱动组件的建模时，往往会忽略接插件和驱动本体的配合公差，比如连接器插针和驱动引脚的同轴度、连接器基座和驱动塑封壳的装配间隙，这个结构里把这些配合细节都做了还原，导入装配环境后可以直接模拟插拔过程，验证接插件的插拔行程、锁合力度对应的结构形变，提前发现结构设计里的干涉点。比如在做多层板堆叠设计时，上层板的驱动组件和下层板的元件间距，就可以直接用这个模型做间隙校验，不需要等实物打样后才发现距离不够的问题。另外，两种散热形态的结构可以通过隐藏对应散热片特征快速切换，在做不同负载场景的设备设计时，不需要单独找两个模型，直接在同一个文件里切换配置就能完成不同方案的布局验证，能大幅提升板卡结构设计的效率。
