嵌入式不锈钢Ibutton信息读取探头结构

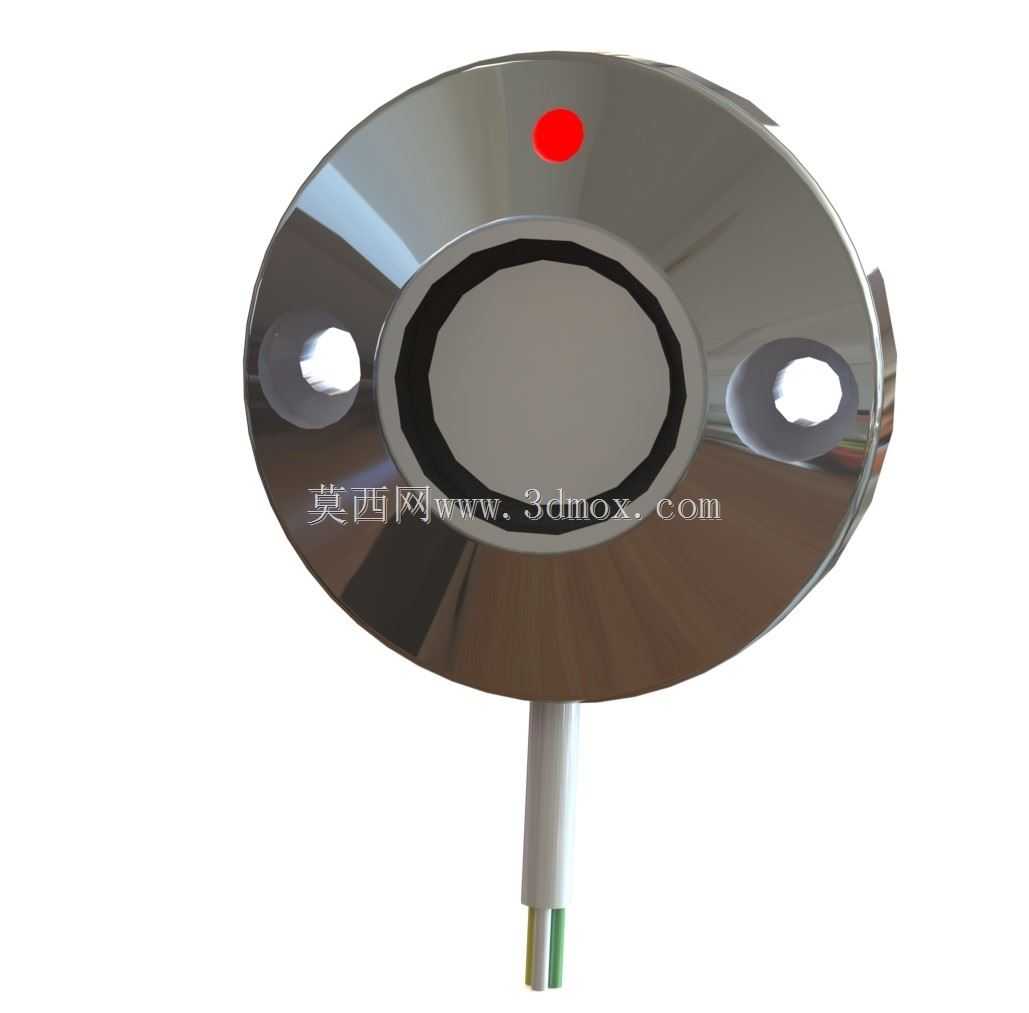

　　这款Ibutton读取探头的结构设计，核心围绕嵌入式安装场景的耐用性需求展开，整体采用圆形法兰式安装结构，主体外壳选用亮面不锈钢材质加工，表面做镜面抛光处理，既能够抵御户外场景下的潮气、粉尘侵蚀，也能在高频次触碰使用中避免表面刮花掉漆，适配门禁系统、设备权限管控、巡检点位识别等多类接触式信息读取场景。从实际使用逻辑来看，这类读取探头不需要额外的操作按键，人员只需将配套的Ibutton信息纽扣触碰探头中心的感应区域，即可完成信息交互，识别响应速度快，触碰即读的交互逻辑不需要人员做额外对准操作，适配昏暗环境、戴薄手套操作等特殊使用工况。结构设计上，法兰盘上对称开设两个安装沉孔，安装时可直接从面板外侧将探头嵌入预先开好的圆形安装孔，

　　通过两个螺丝从正面锁紧固定，不需要在面板背部预留过多操作空间，安装维护十分便捷，法兰盘边缘做了小角度倒角处理，安装后与安装面板贴合紧密，不会出现凸起刮蹭过往人员衣物的问题。探头中心的感应区域采用内凹式台阶结构，外围设置一圈黑色缓冲密封圈，既能够避免信息纽扣触碰时直接撞击内部感应元件，也能填充感应面与外壳之间的装配间隙，阻挡液体、粉尘从装配缝隙渗入设备内部，提升整体防护等级。感应区上方的红色标识点采用嵌入式填色工艺，不会因长期摩擦出现标识脱落的问题，能够直观提示用户正确的触碰位置，降低无效触碰的概率。尾部出线位置做了阶梯式防水接头结构，出线线缆采用多芯屏蔽线，能够屏蔽周边电控设备的信号干扰，保证信息读取的稳定性，

　　线缆与壳体衔接位置做了防弯折护套，避免安装布线时线缆过度弯折导致线芯断裂。从安装边界尺寸来看，整体法兰盘直径适配常规22mm、25mm标准面板开孔尺寸，探头主体嵌入面板后的背部突出长度较短，不会占用面板后方过多的布线空间，适配薄金属面板、塑料面板、木质面板等多种安装基材，不需要针对不同基材做特殊的安装结构调整。在结构强度设计上，不锈钢壳体的壁厚做了针对性加厚处理，能够承受一定程度的外力撞击，避免人为恶意破坏导致探头损坏，内部感应电路板通过卡槽与壳体固定，不需要额外打胶固定，装配工序简单，后期维修更换内部元件时只需拆开尾部端盖即可操作，不需要将整个探头从面板上拆下，降低后期维护成本。实际应用中，这类读取探头常被集成在单元门门禁、

　　设备操作权限锁、巡检点位打卡装置、储物柜身份识别系统中，相比非接触式读卡设备，接触式Ibutton读取的方式抗干扰能力更强，不会出现周边金属遮挡导致识别失灵的问题，同时信息纽扣的复制难度更高，安全性能更有保障。建模过程中，对壳体的曲面过渡、安装孔的位置度、密封圈的压缩量都做了精准的参数化设定，所有配合面的公差都按照五金加工的常规精度设定，能够直接导出工程图用于机加工生产，出线位置的线缆弯曲半径也做了合理预留，模拟实际布线时的弯折状态，避免结构设计与实际装配出现冲突。
