长航时固定翼长航程无人飞行器设计

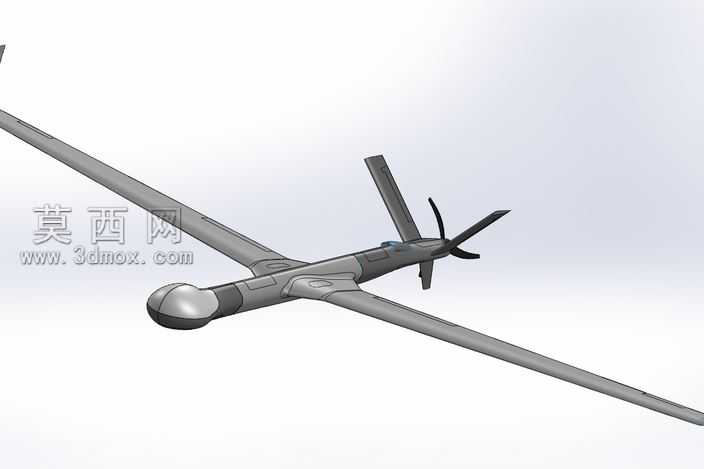

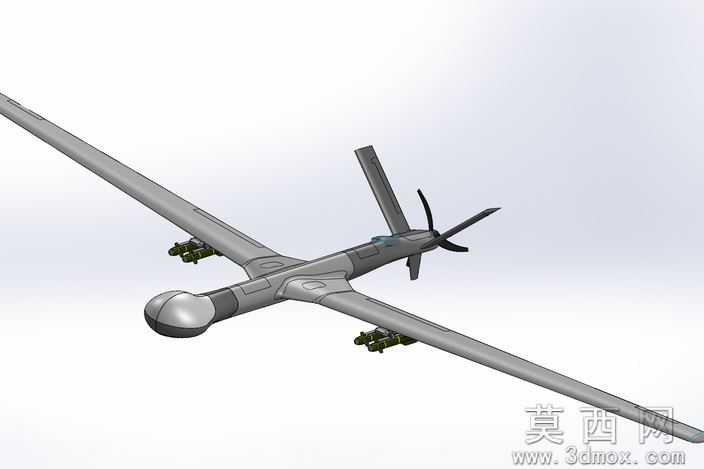

本作品为长航时固定翼无人飞行器三维建模作品，整体采用常规布局搭配大展弦比平直翼设计，建模过程中优先围绕长航程飞行的气动需求展开结构规划。机身主体采用流线型纺锤体构型，机头位置预留航电设备与任务载荷舱空间，曲面过渡全程遵循减阻设计逻辑，通过三维软件的曲面放样、曲率连续调整功能，保证机身蒙皮表面无突兀折角，降低飞行过程中的压差阻力。机翼部分采用大翼展低雷诺数翼型，建模时对翼根与机身的衔接处做了翼身融合过渡处理，既优化了该区域的气流流动特性，也提升了整体结构的连接强度，机翼内部预留了燃油舱或者电池舱的安装空间，同时在翼面后缘预留了操纵舵面的安装位，结构分层清晰，方便后续的结构仿真与生产加工拆分。尾翼部分采用常规垂尾加平尾的布局，垂尾布置于机身尾部上方，平尾安装于尾杆末端，操纵舵面的偏转角度范围在建模时做了运动限位模拟，可直观展示舵面的工作行程。动力系统布置于机身尾部，采用后置推进式螺旋桨构型，建模时完整还原了发动机舱、桨毂、两叶螺旋桨的结构细节，螺旋桨桨叶采用翼型剖面设计，通过曲面建模保证桨叶的扭转角度符合气动效率要求，同时预留了动力系统与机身的安装接口。整体建模过程中对各个部件的装配公差做了模拟验证，起落架采用机腹滑橇式设计，结构简单可靠，适合野外场地起降，所有部件的材质分配均按照实际航空应用场景设置，机身与机翼主体采用轻质复合材料质感，金属结构件采用航空铝合金材质属性，渲染阶段通过环境光模拟高空飞行的光照效果，清晰展示了整机的气动外形与结构比例，可用于航空科普、方案演示、气动仿真前置参考等场景，建模过程中对每一处结构细节都做了工程化考量，避免了纯外观建模的结构不合理问题，保证模型既具备外观展示性，也具备后续工程开发的参考价值。
