弗莱德叶片四旋翼飞行器结构设计

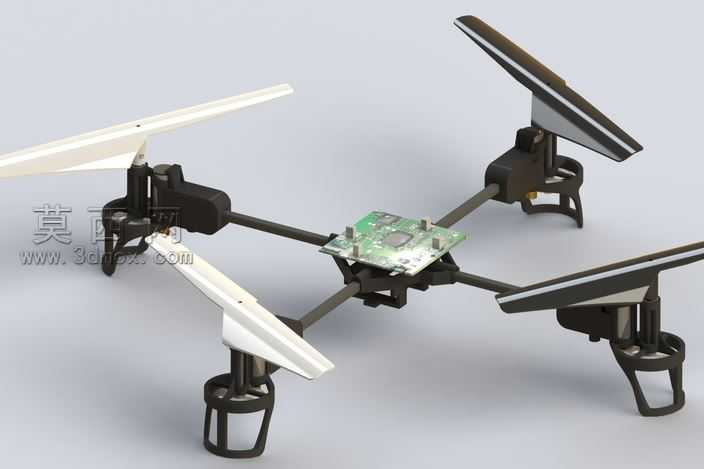

本作品为搭载弗莱德叶片的小型四旋翼飞行器三维设计，建模过程中首先完成整体机架的参数化搭建，采用十字型碳杆式机架布局，四根机臂从中心飞控安装台向外等角度延伸，保证四个旋翼的动力输出轴线处于同一水平面，避免飞行过程中出现动力偏置的问题。中心飞控安装区域预留了标准的电路板安装孔位，可适配通用的微型飞控主板，安装台表面做了防滑纹理设计，同时在边角处做了圆角过渡处理，避免尖锐边角划伤线路或操作人员。机臂末端的动力座采用一体化结构设计，既可以固定驱动电机，又集成了起落架的安装接口，起落架采用镂空的笼式结构，在保证结构强度的同时尽可能降低整机重量，降落时可以起到缓冲防护的作用，避免底部的飞控主板直接接触地面造成磕碰损伤。旋翼部分采用特殊构型的弗莱德叶片，两片白色桨叶与两片深色桨叶交叉布置，桨叶的翼型经过优化设计，前缘做了加厚处理，后缘逐渐收薄，在低转速下也能获得足够的升力，同时降低飞行过程中的气动噪音。建模过程中对所有配合部件做了公差预留，电机与动力座的配合、机臂与中心台的配合、桨叶与电机输出轴的配合都经过干涉检查，确保各部件装配后不会出现运动干涉。渲染阶段为不同部件赋予了对应的材质，碳杆机臂赋予哑光黑色的碳纤维材质，动力座与起落架赋予磨砂质感的工程塑料材质，中心飞控板赋予PCB电路板的纹理材质，桨叶分别赋予亮面白色工程塑料与哑光深色复合材质，通过光影调整突出各部件的结构层次，清晰展现整机的装配关系与结构细节。设计过程中充分考虑了小型四旋翼的轻量化需求，在非受力区域尽可能做镂空减材处理，同时保证关键受力部位的结构强度，兼顾飞行性能与结构可靠性。
