高转速车载轴流散热风机结构设计

　　这款轴流散热风机的结构开发，最初是围绕改装车辆冷却系统的紧凑布置需求展开的，在工程机械、特种作业车辆以及后置散热布局的乘用改装车上，冷凝器、液压油散热器或者中冷器往往没有足够空间布置传统刚性框架的大直径冷却风扇，这类薄型椭圆轮廓风机就是为填补散热器与车身覆盖件之间的狭窄安装间隙设计的。实际装车场景里，它通常直接贴装在散热器芯体的迎风或者背风侧，不需要额外搭建复杂的传动支架，电机直驱的形式也省去了皮带传动的张紧维护环节，在怠速工况下也能维持稳定的通风量，避免车辆低速爬坡或者长时间原地作业时冷却系统出现热堆积。

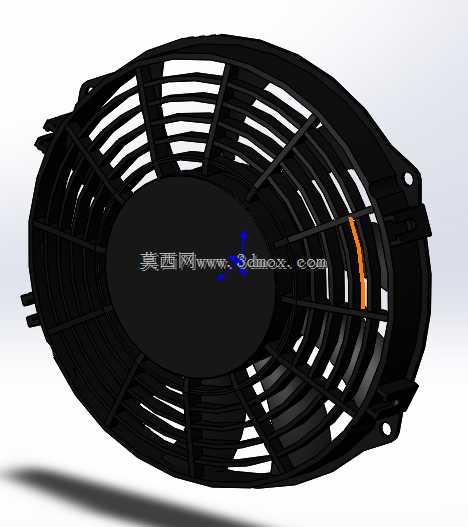

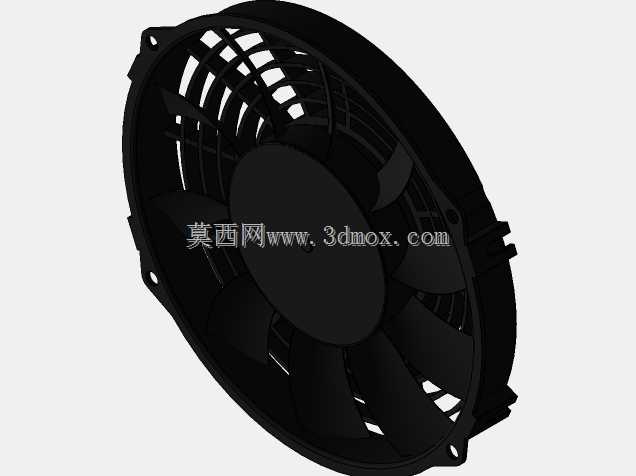

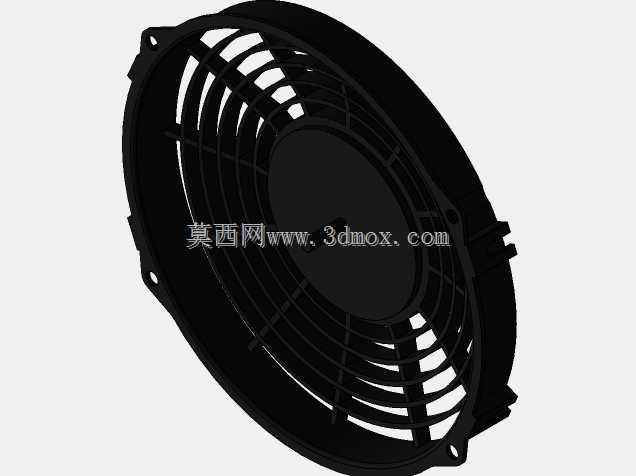

　　从整机结构来看，外框采用了近似椭圆的一体化包覆造型，和常规圆形风机相比，这种轮廓可以更好适配车辆散热器常见的扁宽矩形边界，在相同的安装投影面积里能获得更大的有效扇叶扫风面积。外框四周预留的四个带通孔的安装耳位，对应了市面主流改装冷却套件的通用安装孔距，装配时既可以使用减震胶钉穿装固定，也可以通过金属压片配合螺栓锁附，安装耳和外框主体做了加厚过渡处理，能承受车辆行驶过程中的持续振动，不会出现固定位开裂的问题。外框内侧的防护格栅采用放射状加强筋布局，筋条的走向顺着扇叶旋转的气流方向做了倾斜避让，既可以在不明显增加风阻的前提下阻挡异物接触高速旋转的扇叶，也能作为扇叶叶尖的气流导流结构，减少叶尖间隙的涡流泄漏。

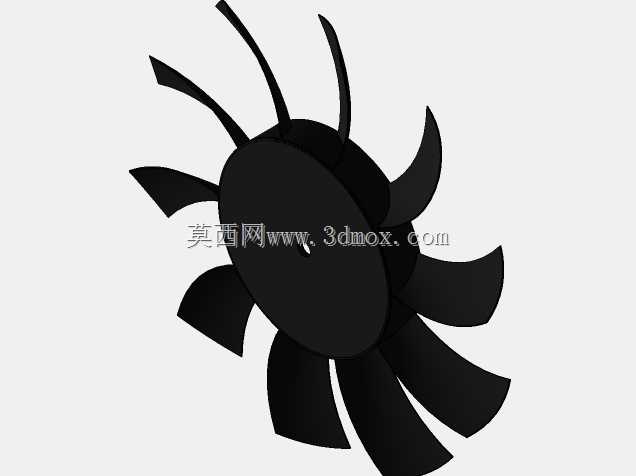

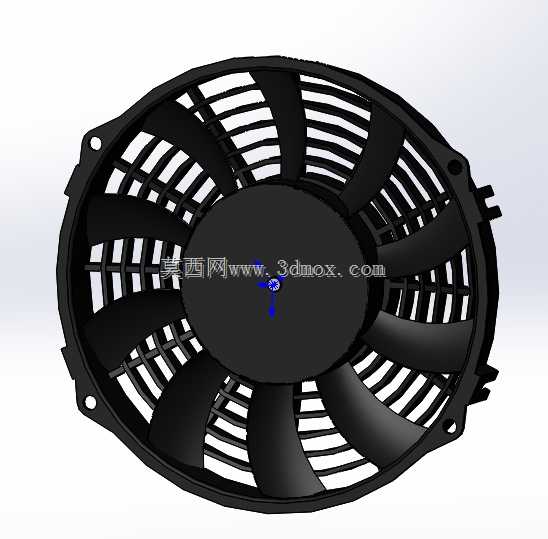

　　扇叶部分采用了大后掠角的宽叶型设计，和普通家用散热风扇的窄叶片不同，这款风机的叶片弦长更大，叶型沿径向做了连续的扭角变化：叶根区域扭角偏大，用来提升电机附近低线速度区域的风压输出，叶尖区域扭角逐步收窄，降低高转速下的气流噪声和气动损耗。叶片和中央电机轮毂的衔接位置做了圆弧过渡，避免应力集中在长期高速旋转下出现叶片断裂的隐患。中央的电机容纳舱做了全封闭的凸起造型，把驱动电机、控制电路完全和流通的气流隔离开，即使风机在多尘、涉水的工况下工作，夹带泥沙的气流也不会直接冲刷电机的绕组和轴承，大幅提升了恶劣工况下的使用寿命。

　　设计过程中针对安装边界做了多轮校核：整机的轴向厚度控制得非常薄，适配散热器和车身护板之间间距不足五十毫米的紧凑空间，外框的椭圆长轴两端做了切边处理，避免和车架的纵梁、管路接头发生干涉。风机的供电引线从外框侧边的预留线槽引出，走线位置避开了扇叶的旋转扫掠区域，也远离了散热器的高温表面，防止线材长期受热老化。在气动性能的匹配上，这款风机的工作点偏向高风压区间，不同于普通机柜散热风扇只追求大风量的设定，它需要克服散热器芯体密集翅片带来的风阻，因此叶型的攻角选取经过了流场反复验证，在额定转速下可以输出足够的静压，让气流顺利穿过整个散热芯体，把冷却液或者液压油携带的热量及时带走。

　　在三维建模的环节，所有配合间隙都按照实际量产的公差要求做了预留：扇叶和外框内壁的径向间隙控制在很小的范围，既保证运转时不会出现擦碰，又尽可能减少间隙处的气流回流。防护格栅的筋条厚度、安装耳的沉孔深度、电机舱的内部安装位尺寸都和实际零部件的测绘尺寸一一对应，结构工程师可以直接把该模型导入整车散热系统的装配环境中，完成干涉检查、安装点位匹配以及风道路径的模拟分析，不需要再重新逆向测绘风机的外形尺寸。针对不同的安装方向，模型里也保留了风机正反装的所有结构特征，不管是采用吹风式布置把空气压向散热器，还是抽风式布置把热空气从散热器侧抽出，都可以直接在装配体里调整方位完成布局验证。
