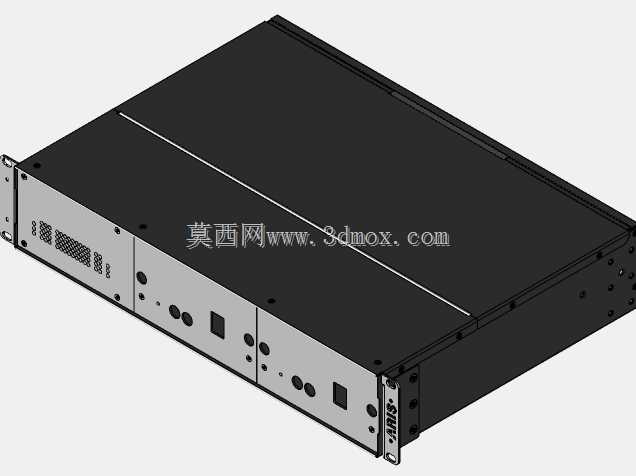

机架式通讯控制单元ARIS48xx结构设计

　　这款机架式通讯控制单元的结构设计完全遵循标准19英寸机柜安装规范，整机高度适配2U机架安装空间，深度方向预留了充足的走线与接口操作余量，安装时仅需通过前面板两侧的固定耳与机柜立柱锁紧，即可完成设备的上架固定，适配绝大多数工业通讯机柜、机房标准机架的安装孔位，无需额外定制安装转接件。从实际应用场景来看，这类设备主要部署在工业自动化产线的控制机柜、通讯机房的设备机架中，承担多节点工业设备的通讯协议转换、数据中转传输、链路状态管控的核心作用，可对接现场的PLC、传感器、人机交互终端等多类工控设备，实现不同通讯协议设备之间的数据互通，解决工业现场异构设备通讯链路不兼容的问题。设备的外壳采用分体式拼接结构设计，上盖为整块冷轧钢板弯折成型，

　　通过侧边的卡扣与底部机箱框架配合固定，既保证了壳体的结构强度，也方便后期维护时快速拆卸上盖，对内部的电路板、接口模块进行检修更换。前面板采用分区布局设计，不同功能的接口按信号类型分区排布，电源接口、通讯接口、状态指示区域各自独立，避免接线时不同类型线缆互相干扰，面板上预留的状态指示灯开孔位置对应内部电路板的指示元件，设备运行时可直观观察电源状态、各通讯链路的连通状态、数据传输状态，无需外接检测设备即可快速判断设备运行工况。前面板的接口排布充分考虑了现场接线的操作空间，相邻接口之间预留了足够的插头插拔余量，即便是带屏蔽层的粗大通讯线缆插头，也能顺利插拔，不会出现相邻接口插头干涉的情况。机箱两侧设计有密集的通风散热孔，

　　对应内部发热元件的安装位置，可形成自然对流的散热风道，无需额外加装散热风扇即可满足设备长时间连续运行的散热需求，同时无风扇的设计也避免了风扇积灰、转动故障带来的维护问题，适配多尘、少维护的工业现场环境。机箱后部的结构预留了扩展模块的安装位置，可根据实际使用需求选配不同类型的通讯扩展卡，扩展设备的通讯接口数量与协议支持类型，无需更换整机即可满足不同规模现场的通讯接入需求。在结构强度设计上，机箱的边角位置做了折弯加强处理，固定耳位置增加了补强衬片，避免设备上架锁紧时出现固定耳变形、面板错位的问题，机箱内部预留了电路板安装柱的定位孔位，所有安装柱的位置精度控制在±0.1mm范围内，保证内部电路板安装后不会出现偏移，

　　接口与面板开孔的对位精度满足接插件的插拔公差要求。设备的表面处理采用黑色哑光喷塑工艺，前面板接口区域采用银色金属质感处理，既符合工业设备的视觉识别规范，哑光表面也可避免机房灯光反射造成的操作视线干扰，同时喷塑层具备良好的耐刮擦、耐腐蚀性能，可适应工业现场的温湿度变化与轻微腐蚀环境。从建模细节来看，整个模型完整还原了设备的所有外部结构特征，包括面板上的每一个接口开孔、指示灯位置、固定螺丝孔位、侧边散热孔的排布、机箱拼接的接缝位置，甚至前面板上的设备标识刻印位置都做了精准还原，可直接用于机房布局的三维仿真、机柜装配的干涉检查、配套安装附件的设计参考，结构设计人员可直接基于该模型调整安装尺寸、适配不同的机柜安装场景，也可作为同类机架式通讯设备结构设计的参考蓝本，缩短同类产品的结构开发周期。
