工业级多槽位机架式通讯控制机箱结构

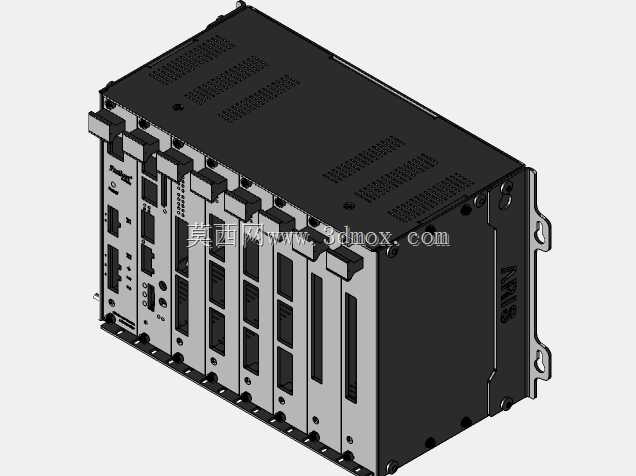

　　这款机架式通讯控制机箱采用标准19英寸机柜安装适配设计，整体为金属板材折弯拼接成型，主体外壳做哑光黑色导电氧化处理，前面板插卡区域保留金属原色，兼顾电磁屏蔽性能与接口区域的辨识度。机箱正面排布8个独立功能插卡槽位，每个槽位对应独立的面板固定位，可根据实际项目需求配置不同功能的业务板卡，覆盖工业总线通讯、协议转换、数据采集、逻辑控制等不同功能需求，单槽位面板预留标准接口开孔位置，支持RJ45、串行通讯口、端子排等多种接口形式的板卡安装，槽位之间设计有定位凸台，避免板卡安装时出现错位、相邻槽位干涉的问题。机箱顶部设计有阵列式通风散热孔，孔位排布避开内部板卡的核心发热元件正上方，在保证通风散热效率的同时，

　　避免外部滴落的液体直接接触内部电路板，散热孔的开孔率经过测算，能够满足满配板卡状态下的自然对流散热需求，常规工业环境下无需额外加装强制风冷组件即可稳定运行。机箱两侧设计有一体化折弯成型的安装挂耳，挂耳上预留标准机柜安装孔位，孔位间距符合通用工业机柜的安装尺寸规范，可直接固定在标准机柜的立柱上，挂耳与机箱主体采用铆接加固，能够承受满配板卡后的整体重量，避免长期安装后出现挂耳变形、机箱下沉的问题。机箱背部为一体化背板安装区域，设计有统一的电源输入接口与背板总线连接位，所有插卡通过背板总线实现内部数据交互与供电传输，减少内部飞线带来的信号干扰与装配复杂度，背板区域预留接地螺柱，可直接连接机柜接地排，

　　保证设备的电磁兼容性能满足工业现场使用要求。从结构设计角度来看，这款机箱采用模块化拆分思路，外壳主体、插卡面板、安装挂耳、背板支架均为独立加工件，通过铆接与螺丝紧固组合成型，无需复杂的焊接工艺，加工装配难度低，后期维护时可单独拆卸对应部件，无需整体拆解机箱。机箱的内部板卡导轨采用冲压成型的金属导轨条，与机箱侧壁铆接固定，每个槽位对应上下两根导轨，板卡插入时可沿导轨平稳推进，导轨末端设计有限位结构，避免板卡插入过深损坏背板连接器，同时导轨上设计有板卡固定螺柱孔，板卡插入到位后可通过螺丝将板卡面板与机箱主体锁紧，避免工业现场振动导致板卡松动、接触不良。在实际应用场景中，这类多槽位通讯控制机箱多用于工业自动化产线的通讯中枢、

　　智能变电站的通讯管理单元、工业物联网的边缘采集网关场景，可同时接入多路不同协议的现场设备，完成数据汇总、协议转换、边缘计算后再上传至上位系统，相比固定端口的一体式控制器，插卡式的结构可根据项目实际需求灵活配置板卡数量与类型，无需更换整机即可完成功能扩展，降低项目的硬件投入成本与后期改造成本。机箱的外形尺寸严格遵循标准机架式设备的尺寸规范，高度适配多U机柜安装空间，深度控制在常规机柜的可用安装深度范围内，安装时不会与机柜内部的走线架、理线器产生干涉，机箱上下边缘设计有拼接咬合结构，组装后板材拼接处缝隙均匀，既能够提升整体结构强度，也能减少电磁信号从拼接缝隙处泄露，提升设备的抗干扰能力。前面板每个槽位下方预留有状态指示灯的开孔位置，板卡安装后可直接通过指示灯观察对应通道的运行状态，无需拆卸机箱即可快速判断故障点，日常运维效率更高。机箱的板材厚度选用兼顾结构强度与轻量化的标准冷轧钢板，在满配板卡的状态下整体结构无明显形变，同时整体重量控制在合理范围内，单人即可完成机柜上架安装操作，无需额外辅助吊装设备。
