工业级嵌入式通讯控制装置结构设计

　　这款设备的结构设计完全围绕工业现场的严苛部署需求展开，从安装结构到接口布局都贴合工控场景的实际使用逻辑。设备本体采用金属壳体拼接结构，主壳体为冷轧钢板折弯成型，表面做黑色哑光喷塑处理，既可以满足工业环境下的抗磕碰、防腐蚀要求，也能在设备长时间运行时通过金属壳体辅助散热，避免内部功率器件积热导致的运行稳定性问题。前面板采用镀锌钢板加工，表面做拉丝钝化处理，所有接口区域都做了沉台设计，接口安装时不会突出面板平面，既可以避免现场布线时外力磕碰损坏接口引脚，也能让前面板整体保持平整，方便后续粘贴标识铭牌、状态指示灯标签。

　　从实际应用场景来看，这类装置主要部署在工业控制柜内部，承担多协议数据转换、现场设备通讯调度、边缘数据采集预处理的功能，常见于离散制造产线的控制柜、过程工业的现场控制站、智能楼宇的设备间机柜内，需要和PLC、变频器、传感器、上位机系统同时建立通讯链路，因此接口布局的合理性直接决定了现场布线的效率和后期维护的便捷性。这款设备的前面板从上到下依次排布了不同类型的通讯接口，包含以太网接口、串行通讯接口、端子接线接口，每个接口旁都预留了指示灯安装位，现场调试时不需要拆开柜门，直接通过面板指示灯就能判断对应端口的通讯状态，大幅降低现场运维的排查难度。

　　安装结构上，设备两侧设计了一体化的壁挂安装耳，安装耳上开有标准的腰型安装孔，既可以通过螺丝直接固定在控制柜内的安装背板上，也可以适配标准DIN导轨的安装卡扣，兼容两种主流的柜内安装方式，不需要额外定制安装附件。安装耳和主壳体采用螺丝刚性连接，连接处做了翻边加强处理，即使设备在有振动的工业现场长期运行，也不会出现安装松动、壳体移位的问题。设备的整体外形尺寸控制在紧凑的区间内，宽度方向适配标准柜内的安装间距，深度方向不会超出常规控制柜的内部纵深，多台设备并排安装时不会互相干涉布线，相邻设备之间预留有足够的散热间隙，不需要额外加装散热风扇就能满足自然对流散热的要求。

　　设计过程中充分考虑了设备的可维护性，壳体的上下盖板采用可拆卸螺丝固定，拆开上盖板就能直接接触到内部的电路板安装位，后期更换内部板卡、检修元器件时不需要完全拆下设备，只需要松开盖板螺丝就能完成操作。壳体的拼接缝隙都做了错位折弯设计，可以阻挡工业现场的粉尘、少量溅水直接进入设备内部，满足基础的IP防护要求，不需要额外做密封处理就能适配大多数普通工业现场的环境。顶部盖板上冲压有阵列式的散热通风孔，通风孔的开孔方向做了斜向折弯处理，既可以保证热空气上升时顺利排出壳体，也能避免上方掉落的金属碎屑、灰尘直接通过通风孔落到内部电路板上造成短路风险。

　　接口部分的结构设计做了针对性的加强，每个接口的安装位置都在壳体内部设计了对应的支撑柱，接口座通过螺丝直接固定在壳体支撑结构上，而不是仅仅固定在电路板上，当现场插拔通讯线缆时，外力会直接传递到金属壳体上，不会拉扯电路板导致焊盘脱落、板卡变形，这一点在工业现场的使用中尤为重要——很多同类设备的故障都来自于布线时的插拔外力损坏接口，这种结构设计可以大幅降低这类故障的发生概率。设备的电源输入接口布置在面板的最下方，和信号接口保持足够的安全间距，避免强电走线和信号走线互相干扰，同时电源接口旁预留了接地桩位置，现场安装时可以直接连接柜内接地排，保证设备的电磁屏蔽性能，在复杂电磁环境下也能稳定运行，不会出现通讯丢包、数据错误的问题。

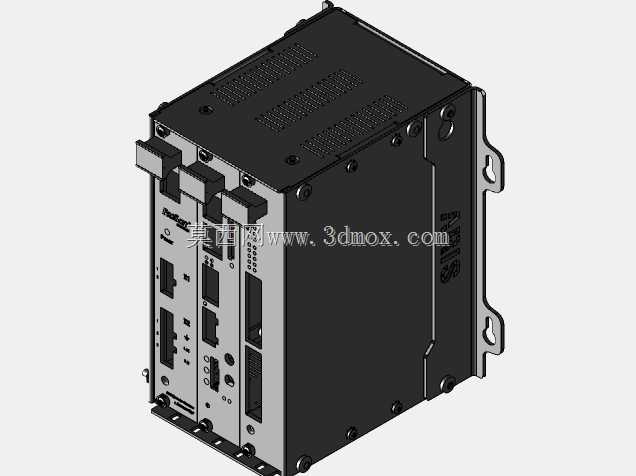

　　从三维建模的角度来看，这款模型完整还原了设备的所有结构细节，包括安装耳的折弯角度、散热孔的排布尺寸、每个接口的安装位置、壳体拼接的止口结构，建模时所有的钣金折弯半径都按照实际钣金加工的工艺要求设置，没有出现工艺无法实现的尖角、零折边结构，所有的安装孔位都符合通用五金件的安装尺寸标准，不管是用来做控制柜的布局装配仿真，还是参考这个结构做同类工控设备的壳体设计，都可以直接复用相关的结构参数，不需要再重新核对工艺可行性。模型的装配层级按照实际生产的装配顺序划分，壳体零件、安装结构件、接口模型都做了独立的零件分层，做结构干涉检查、装配工艺模拟时可以单独隐藏对应零件，清晰观察内部的结构关系。
