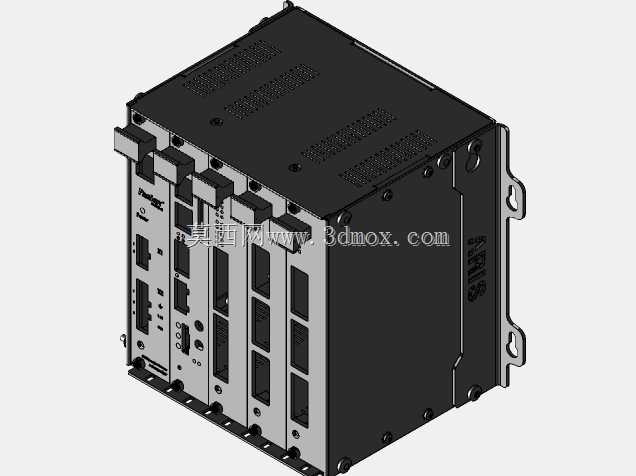

这款多接口控制单元的结构设计,首先围绕工业现场的安装适配性展开,侧面预留的带安装孔金属挂耳,完全匹配标准DIN导轨安装与壁挂安装的双重需求,安装孔位的公差控制在±0.1mm范围内,确保现场安装时无需额外扩孔或调整,可直接适配现有工业机柜的安装点位,设备整体的长宽高比例经过反复校核,在保证内部元器件排布空间的前提下,尽可能压缩横向占用空间,单台设备在标准机柜内的安装占位仅为4U高度区间,可满足多台设备并排密集部署的需求,相邻设备安装后预留2mm的散热间隙,不会出现安装干涉问题。
从功能接口的排布逻辑来看,设备正面的多组插槽采用分层错位设计,不同功能的通讯接口、IO接口、电源接口按照接线操作频率从下到上依次排布,日常插拔频次最高的电源接口、调试接口布置在最易操作的下部区域,需要长期固定接线的工业总线接口、信号采集接口布置在中部区域,预留的扩展插槽布置在上部区域,这种排布方式既可以避免不同走向的线缆出现交叉缠绕,也能让现场运维人员在不拆卸其他线缆的情况下完成扩展模块的插拔更换。接口区域的金属挡板采用一体化冲压成型,每个接口边缘都做了卷边钝化处理,不会在接线操作时划伤线缆绝缘层,挡板与内部PCB板的接口对位精度控制在0.05mm以内,可保证插头插入时无卡顿、无偏斜,长期插拔后不会出现接口松动的问题。
设备的外壳主体采用1.2mm厚度的冷轧钢板折弯成型,拼接处采用无外露螺丝的卡扣加内部点焊工艺,既保证了外壳的结构强度,也能避免外部螺丝在潮湿、多粉尘的工业环境下出现锈蚀问题。外壳顶面设计有阵列式通风散热孔,开孔方向采用斜向冲孔工艺,可在保证空气流通的前提下,防止顶部滴落的液体直接进入设备内部,散热孔的开孔率经过热仿真校核,在设备满负载运行时,内部核心元器件的温升可控制在25K以内,无需额外加装散热风扇即可满足-10℃到55℃的工作环境温度要求,避免了风扇转动带来的粉尘吸入与机械故障风险。外壳的边角位置全部做了R3圆角处理,在搬运、安装过程中不会划伤操作人员,也不会因为磕碰导致外壳变形。
从内部结构的设计思路来看,设备内部设置了三层独立的安装腔体,最下层为电源模块腔体,单独设置金属屏蔽罩将电源部分与上层的控制、通讯模块隔开,可有效避免电源模块的电磁干扰对通讯信号稳定性造成影响;中层为核心控制板腔体,预留了足够的走线空间,强弱电线缆分别从腔体两侧的独立走线槽排布,避免信号串扰;上层为扩展模块腔体,采用导轨式插槽设计,可根据不同的现场需求搭配不同功能的扩展卡,无需更换整个设备即可完成功能升级。内部的PCB安装柱采用铜柱内嵌减震橡胶圈的设计,可抵消工业现场的振动冲击,保证设备在有持续振动的设备旁安装时,不会出现元器件虚焊、接插件松动的问题。
在实际工业场景中,这类控制单元主要承担现场设备的数据采集、协议转换与逻辑控制功能,可对接不同品牌的传感器、执行器与上位机系统,支持多种工业通讯协议,广泛应用在生产线自动化改造、智能仓储设备控制、楼宇设备自控、工业物联网边缘计算等场景。设备的外壳防护等级达到IP30,可阻挡直径大于2.5mm的固体异物进入,满足一般工业车间的使用环境要求,在无强腐蚀、无爆炸性粉尘的场景下可长期稳定运行。设备的接线端子采用防松脱设计,螺丝拧紧后自带自锁结构,即使在设备长期运行产生微振动的情况下,接线端子也不会出现松脱导致的信号中断问题。
从建模细节的还原度来看,整个模型完整还原了设备的所有结构细节,包括外壳的拼接缝隙、接口的内部针脚轮廓、安装挂耳的倒角、散热孔的排布规律、表面的丝印标识位置,所有结构的尺寸比例完全按照实物等比例建模,可直接用于工业场景的设备布局仿真、机柜安装排布模拟、操作培训演示等用途,建模过程中对所有的锐边、小特征都做了合理的简化处理,在保证外观与结构精度的前提下,尽可能控制模型的面数,可流畅导入各类三维仿真软件与机械设计软件中使用,不会出现模型破面、特征丢失的问题。
