阿里斯2814多功能控制器机架式结构

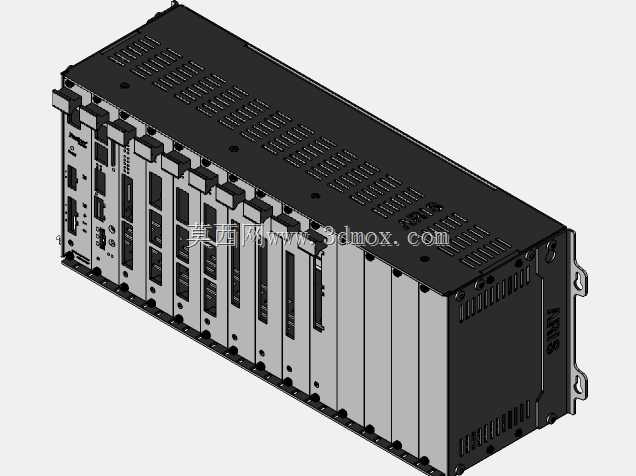

　　这款机架式多功能控制器的三维结构，还原了工业现场多模块集成控制设备的典型设计逻辑，整体采用标准19英寸机架适配的安装形态，机箱主体采用高强度冷轧钢板弯折成型，表面做黑色哑光静电喷塑处理，兼顾电磁屏蔽性能与工业环境下的耐刮擦、抗腐蚀需求。从结构布局来看，机箱采用横向多槽位背板设计，单台设备可同时搭载8块不同功能的插卡式功能模块，模块与机箱主体通过导向滑槽定位，端部采用快拆式固定螺丝锁紧，无需额外工具即可完成单模块的拆装更换，适配工业现场不停机维护的作业需求。

　　在实际工业应用场景中，这类控制器多部署于生产线主控柜、分布式IO控制站、通讯协议转换机柜内，承担多回路信号采集、逻辑运算、设备联动控制、跨协议数据转发的核心作用，可对接传感器、执行器、上位机SCADA系统、第三方PLC设备，覆盖离散制造产线、过程控制工段、能源监控站点等多类场景的控制需求。机箱顶部设计有阵列式通风散热孔，孔位采用冲压成型的百叶窗结构，开孔方向斜向朝下，既保证内部热空气上升排出的风道顺畅，又能避免机柜顶部滴落的冷凝水、灰尘直接落入机箱内部，散热孔下方预留有防尘棉安装卡槽，可根据现场粉尘浓度选配不同过滤等级的防尘棉，平衡散热效率与防护等级。

　　机箱两侧设计有一体化冲压成型的安装挂耳，挂耳上预留符合机架安装标准的固定孔位，孔位做沉头处理，安装后螺丝端面不突出挂耳平面，避免多台设备密集安装时出现干涉。机箱前后端的接口布局做了分区设计，前端面板对应各功能模块预留状态指示灯开孔、调试接口开孔、地址拨码开关安装位，运维人员在机柜正面即可完成设备状态查看、参数调试、地址配置操作，无需探入机柜后侧操作；后端则预留电源接线端子、通讯接口、现场信号接线端子的安装位置，接线区域做了凸起的挡边设计，避免布线时线缆剐蹭内部电路板，同时预留扎带固定孔位，方便现场布线时整理固定线缆，减少线缆拉扯对接线端子的应力损伤。

　　从结构设计的细节来看，各功能模块的外壳采用铝合金拉伸型材制作，模块外壳与机箱内部的接地铜排通过弹片持续接触，保证所有模块的屏蔽层可靠接地，降低工业现场强电磁干扰对通讯信号、采集信号的影响。模块之间预留有2mm的均匀间隙，配合机箱顶部的散热风道，可保证每个模块工作时产生的热量能顺利通过间隙流通排出，避免多模块密集安装时出现局部热量堆积的问题。机箱内部的背板采用环氧玻纤板制作，板上集成各槽位的通讯总线、供电总线，总线走线做等长设计，保证高速通讯信号的传输一致性，背板与机箱壳体之间通过绝缘柱隔离，避免出现短路风险。

　　安装边界方面，这款控制器的整体深度适配标准600mm深度的工业机柜，安装后前后端预留足够的布线空间，前端挂耳突出机箱主体的尺寸符合通用机架安装规范，多台同类型设备上下叠装时，相邻设备之间无需额外预留安装间隙，可最大化利用机柜的垂直安装空间。机箱底部预留有DIN导轨安装的卡扣固定位，除了机架安装外，也可直接固定在机柜内的标准DIN导轨上，适配小型控制箱内的灵活安装需求。结构设计上充分考虑了工业现场的各类使用细节，比如机箱边角做了R3圆角处理，避免安装搬运时锋利边角划伤运维人员；所有金属结构件的边缘都做了去毛刺钝化处理，避免组装、维护过程中割伤线材或者操作人员；模块插拔位置设计有防呆结构，不同功能的模块无法插入错误槽位，避免现场维护时插错模块导致设备损坏。
