倾斜式槽型皮带物料输送设备结构

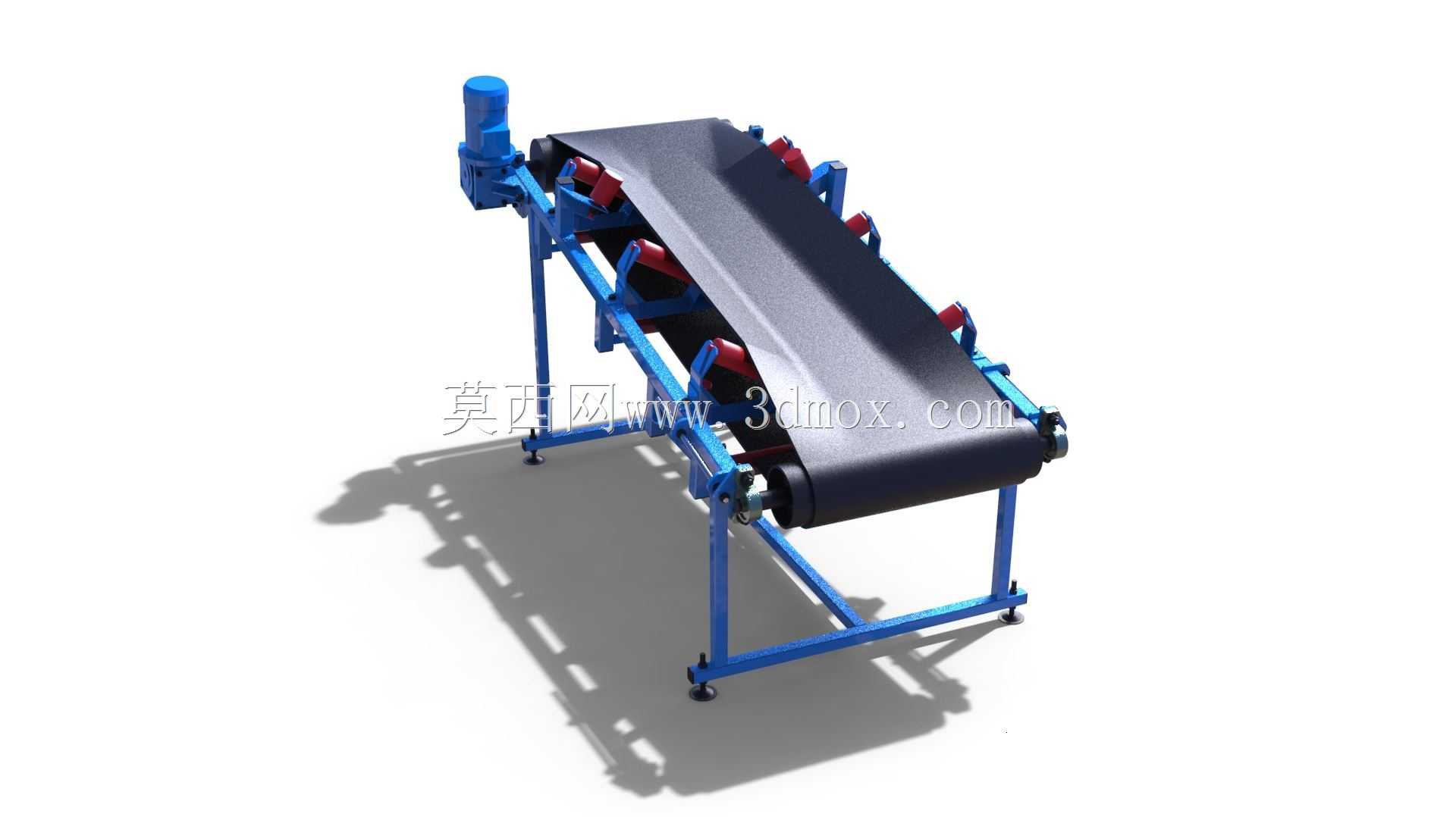

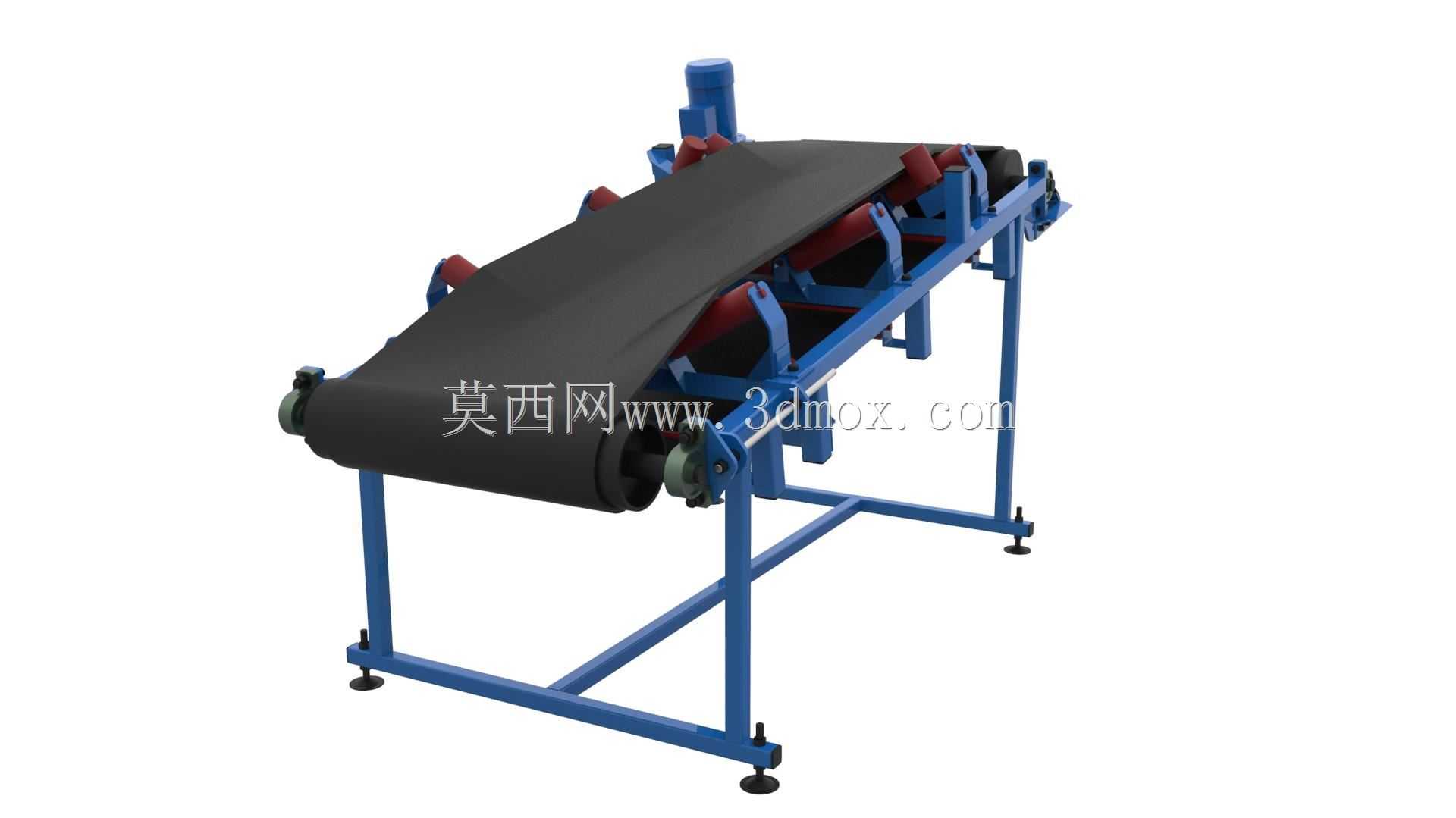

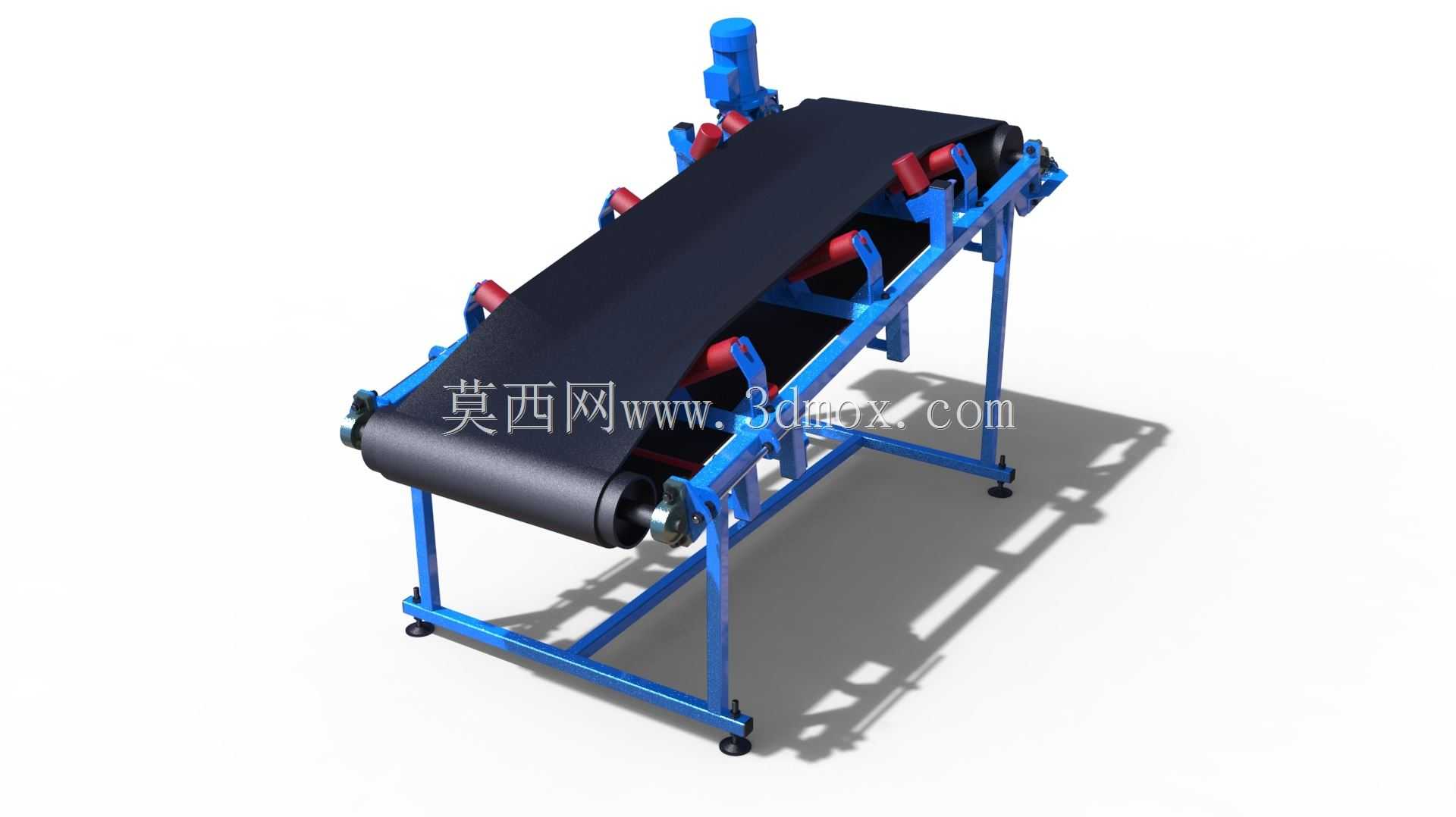

　　这款倾斜布置的槽型皮带输送结构，在轻工包装、电子零部件组装、小型五金加工、农产品初加工等产线场景中适配性极强，可完成不同工序间的短距离物料转运，也可对接分拣台、包装机、料仓等上下游设备，实现散料、小型盒装件、袋装件的连续输送作业，避免人工搬运带来的效率损耗与磕碰损伤。设备整体采用蓝色型钢焊接机架作为承载主体，机架支腿底部配置可调脚杯，可在安装时根据现场地面平整度调整支腿高度，保证整机水平度，避免皮带运行时出现跑偏、撒料问题，支腿与横梁间采用斜撑加固，提升机架整体抗扭刚度，即使在满负载运行状态下也不会出现明显晃动，保障输送过程稳定性。输送面采用槽型托辊组排布，槽型托辊由三个呈一定夹角的托辊组成，可将平皮带托举成内凹槽型，

　　相比平托辊输送形式，槽型结构可有效增大物料与皮带的接触摩擦力，同时避免散状物料在倾斜输送过程中向两侧滑落，适配15度以内的倾斜输送工况，上分支托辊间距根据常规输送负载设置，下分支采用平托辊承托回程段皮带，减少皮带运行过程中的下垂量，降低运行阻力。驱动端采用电机减速机直联驱动滚筒的结构，驱动滚筒表面做滚花包胶处理，增大滚筒与皮带间的摩擦系数，避免重载启动时出现皮带打滑问题，尾部设置张紧装置，可通过调整尾部滚筒的前后位置调节皮带张紧度，补偿皮带长期运行产生的塑性伸长，保证皮带始终处于合适的张紧状态，减少打滑、跑偏故障的发生概率。设备两侧设置挡边结构，可阻挡物料从皮带两侧掉落，头部卸料端设置导流挡板，引导物料准确落入下游接料设备，

　　避免物料抛洒散落。设计过程中充分考虑安装边界条件，整机宽度控制在常规产线通道适配范围内，长度可根据实际输送需求进行模块化拼接，倾斜角度可通过调整支腿高度差在合理范围内调节，无需对主体结构做大幅改动即可适配不同的进出料高度差。建模过程中对托辊转动副、滚筒轴承位、机架焊接节点都做了精细化还原，托辊与机架间采用可拆卸式连接结构，后期维护时可单独更换磨损托辊，无需拆解整体机架，降低运维成本。皮带的张紧行程预留了足够余量，可适配不同厚度、不同材质的输送皮带，满足不同物料的输送需求，比如输送易刮花的电子零部件时可更换为防滑PVC皮带，输送有一定温度的加工件时可更换为耐高温橡胶皮带。设备的驱动单元布置在头部卸料端一侧，整体重心偏向驱动侧，

　　安装时可通过调整脚杯受力保证整机重心稳定，运行过程中驱动端的震动可通过机架整体结构分散传递，不会出现局部共振问题。从结构选型角度看，这款输送结构没有采用复杂的特殊定制部件，所用型钢、托辊、滚筒、脚杯均为通用标准件，加工制造成本低，备件采购方便，适合中小规模生产车间做产线升级改造时选用，也可作为大型自动化产线的单元输送模块进行集成，安装时只需固定好四个支腿脚杯，接电调试皮带跑偏即可投入使用，安装调试周期短，对现场安装条件要求较低。
