手动换挡训练用齿轮箱模拟装置结构

　　这款手动换挡齿轮箱模拟装置，主要面向驾驶技能实训、换挡机构原理教学场景设计，可替代真实车辆变速箱完成基础换挡操作的动作训练，也能用于机械结构教学中演示换挡拨叉、自锁互锁机构的动作逻辑，避免直接拆解实车变速箱带来的高成本、易损耗问题。装置整体采用铝型材搭建底部安装基座，基座底部预留四个支脚安装位，支脚高度可微调，能够适配不同平整度的实训台架安装需求，整体安装边界控制在长320mm、宽240mm、高480mm范围内，不会占用过多实训台的操作空间，适合批量布置在实训教室内供学员分组操作。从功能设计上，装置完整还原了手动变速箱的换挡操作手感，顶部的换挡手柄采用防滑橡胶材质，握持直径适配成年人手掌抓握尺寸，

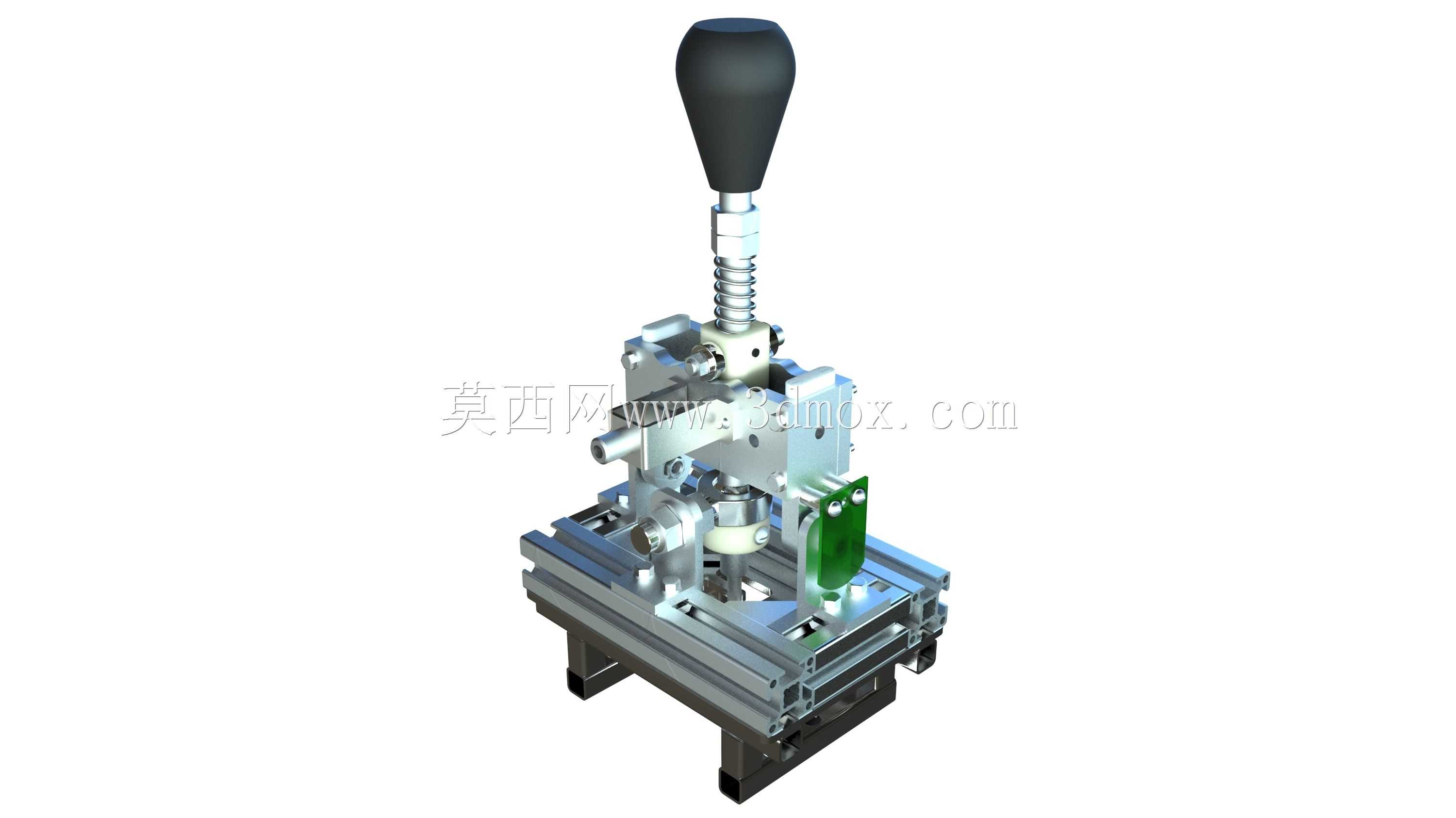

　　手柄下方连接的换挡杆集成了弹簧复位结构，能够模拟实车换挡时的吸入感与档位阻力，避免操作时过于松垮影响训练真实度。换挡杆下方的拨叉机构采用金属切削加工件，各铰接位置都加装了自润滑铜套，长期反复操作也不会出现明显的旷量，能够承受实训场景下高频次的操作损耗。拨叉组件旁设置的绿色透明护板，既可以直观展示内部拨叉的动作过程，方便教学时讲解换挡动力传递路径，又能起到安全防护作用，避免学员操作时手指伸入运动部件间隙造成夹伤。基座部分采用标准工业铝型材拼接，型材槽宽为通用的8mm规格，后期如果需要拓展档位传感器、操作力采集模块等附加功能，可直接通过型材槽内的T型螺栓固定拓展组件，无需对原有基座进行打孔改造，适配教学场景下的功能迭代需求。

　　换挡机构的自锁与互锁结构完全参照量产手动变速箱的结构逻辑设计，选档时的横向行程、挂档时的纵向行程都和量产乘用车的换挡行程参数保持一致，学员在该装置上形成的操作肌肉记忆，可以直接迁移到实车操作中，不会出现模拟装置与实车操作手感脱节的问题。装置底部的安装板预留了标准的台架固定孔位，孔位间距符合通用实训台的安装孔距规范，既可以直接通过螺栓固定在木质或金属实训台面上，也可以加装减震脚垫直接放置在桌面使用，适配不同的实训场地布置条件。在结构设计思路上，这款装置没有采用完全封闭的变速箱壳体结构，而是采用外露式的机构布局，核心的换挡动作部件都处于可视范围内，教学过程中教员可以直接指出拨叉、自锁钢球、复位弹簧等各个部件的位置与作用，

　　学员操作时也能直观观察到自己的操作动作对应的机构运动过程，相比封闭的真实变速箱，教学演示效率提升明显。各运动部件的配合间隙都经过反复调校，换挡时的卡滞感、档位吸入感都经过多轮实测试验，既不会因为间隙过大导致档位模糊，也不会因为配合过紧导致操作费力，适配不同力量水平的学员操作需求。装置的所有外露金属部件都做了阳极氧化或镀锌防锈处理，长期在多人接触的实训环境中使用也不会出现锈蚀掉漆的问题，日常维护仅需要定期在铰接位置滴注少量润滑油即可，维护成本极低，适合职业院校、驾驶培训机构等场景长期高频使用。
