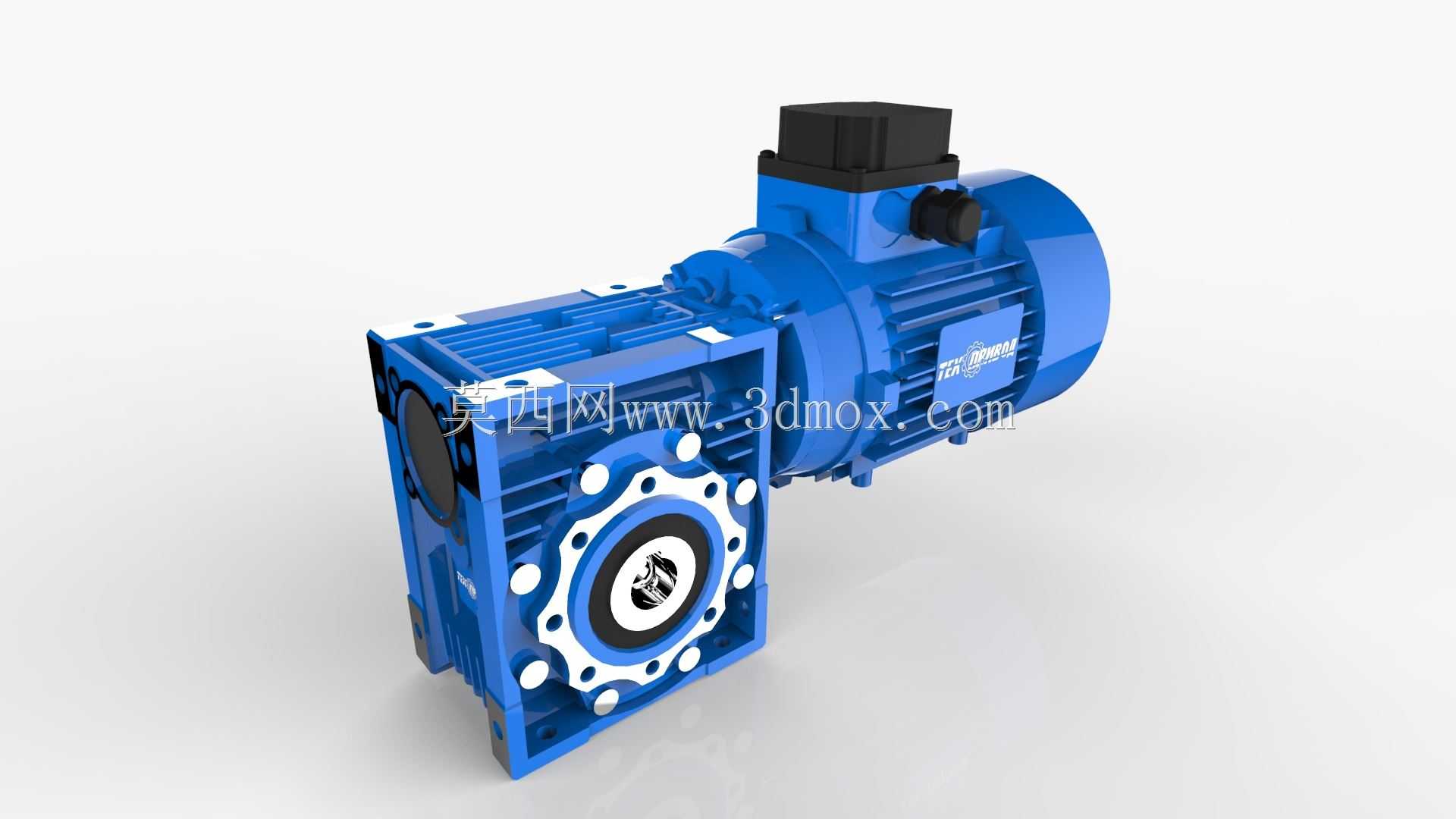

蓝色蜗轮蜗杆减速电机一体化传动装置

　　这款蜗轮蜗杆一体化减速传动装置，是工业传动场景里应用极广的动力匹配部件，核心作用是在原动机和工作机之间完成转速降低、扭矩放大的匹配，适配绝大多数需要低转速大扭矩输出的工况。从结构设计来看，装置采用电机与减速箱体直连的集成式布局，省去了额外的联轴器连接环节，既压缩了整体安装占用的轴向空间，也避免了分体安装时的同轴度偏差带来的振动、轴承磨损过快问题。箱体采用蓝色涂装的铸铝材质，相比传统铸铁箱体重量降低近四成，散热肋片沿着箱体轴向均匀排布，在连续运转工况下能快速把蜗轮副啮合产生的热量传导到外界，避免润滑脂高温失效，延长内部部件的使用寿命。输入端的三相异步电机接线盒设置在电机顶部，采用标准的防水接线结构，现场布线时可以直接从桥架引线接入，

　　不需要额外做防水转接处理，适配车间、物流线、户外小型设备等多种布线场景。输出端采用法兰式安装结构，安装止口的公差按照H7级精度设计，对接设备端的安装孔位采用圆周均布的通孔设计，现场安装时可以根据设备的走线方向、维护空间需求，调整箱体的安装朝向，四个方向均可固定，不需要额外加工转接板。从功能特性来看，蜗轮蜗杆副采用自锁式设计，当设备停机时，输出端无法反向驱动输入端，在提升类设备、倾斜输送类设备上使用时，可以省去额外的制动机构，避免负载下滑引发的安全隐患。内部的蜗轮采用锡青铜材质，蜗杆采用表面渗碳淬火的合金钢加工，啮合接触面经过研磨处理，传动过程中的噪音控制在60分贝以内，适合对噪音有要求的车间内部设备配套。

　　设计过程中重点考量了安装边界的适配性，电机部分的外径、箱体的长宽高尺寸都按照通用NMRV系列减速电机的安装尺寸做了匹配，现场替换同规格旧设备时，不需要改动原有设备的安装机架，也不需要重新计算传动中心高，直接对接即可完成替换，大幅降低设备改造的工时成本。润滑腔的注油孔设置在箱体顶部，放油孔在箱体底部的最低位置，日常维护时不需要拆解设备，直接从底部排空旧润滑脂，顶部注入新脂即可完成保养，维护操作门槛极低，一线设备维护人员不需要专门培训即可完成操作。在实际应用场景中，这类减速装置常配套在小型皮带输送机、自动化包装线的辊道驱动、食品机械的搅拌机构、小型升降机的动力端，也可用于光伏跟踪支架的角度调整驱动，依靠稳定的减速比和自锁特性，

　　保障设备长期运转的可靠性。建模过程中还原了所有外部安装特征，包括接线盒的固定螺栓位、输出法兰的安装孔、箱体上的吊环孔、散热肋片的具体尺寸，结构工程师在做整机设备布局时，可以直接调用该模型核对安装空间，检查与周边机架、护罩、管线的干涉情况，不需要重新测绘建模，能大幅缩短设备设计阶段的三维布局周期。输出轴的键槽尺寸、轴伸长度都按照标准规格做了还原，选型时可以直接根据输出扭矩、安装尺寸匹配对应的负载参数，避免选型偏差。
