双列直插式集成电路封装结构

　　双列直插封装是通孔插装工艺里应用周期最长、装配容错率最高的一类集成电路承载结构，在工业控制板、老式通讯终端主板、电源驱动模块、教学实验电路板以及小批量试制设备里至今仍有稳定使用场景。这类封装的核心价值在于引脚沿本体两侧对称引出，焊接时引脚直接穿过PCB预制通孔，波峰焊或手工焊都能形成可靠的机械与电气连接，即便后期出现器件损坏，维修人员用普通吸锡器就能完成拆换，不需要专用热风返修台，对产线设备和售后维护的门槛要求很低。

　　从结构组成来看，整个器件分为黑色环氧塑封本体与两侧冲压成型引脚两部分。塑封体内部包裹硅芯片、键合引线与引线框架，外部呈现规整长方体，边角做小圆弧过渡，避免注塑脱模时出现应力集中开裂。本体端面预留的圆形定位凹点是装配防错标识，对应PCB丝印上的一号引脚标记，插件作业时工人或自动插装机依靠这个凹点确认方向，杜绝芯片反插烧毁。引脚采用可焊性镀层的铜合金带材冲压而成，沿本体长边等间距排列，标准600mil宽体封装的引脚中心距为2.54mm，和通用万用板、通孔连接器的孔距完全兼容，引脚从塑封体引出后先向外弯折形成肩部，再竖直向下延伸，插入板面后露出的引脚长度控制在1.5~2mm，既保证焊锡充分浸润形成浸润角，又不会因引脚过长触碰相邻走线造成短路。

　　建模过程中需要重点把控几个装配边界尺寸：首先是塑封体的长宽高公差，本体宽度要和PCB上两列焊盘的跨距匹配，引脚肩部的外张角度决定了插装时的导向能力，适度的外张能让引脚在插件时自动对准焊盘孔，但若张角过大，器件插装到位后本体会浮高，焊接后出现引脚应力拉扯；其次是引脚的共面度，所有竖直引脚的底端必须处于同一平面，若个别引脚冲压后出现翘曲，插件时会出现顶针现象，器件无法完全贴靠板面，过波峰焊时容易出现虚焊。

　　在板级布局时，这类封装的外围要预留足够操作空间：本体两端至少留出2mm间隙，方便返修时夹持工具卡位；引脚外侧走线避免布置过高的贴片元件，防止插装时干涉；对于功率稍大的芯片，塑封体和周边发热元件的间距要满足热扩散要求，避免环氧材料长期处于高温环境出现老化脆化。和表面贴装的SOIC、QFP类封装相比，DIP器件的整体体积更大，占用板面面积更多，但它的引脚机械强度更高，抗振动冲击能力更强，在车载通讯模块、工业现场控制柜这类振动工况持续存在的设备里，通孔焊接的焊点能同时承受器件自重与振动载荷，失效概率远小于细间距贴片封装。

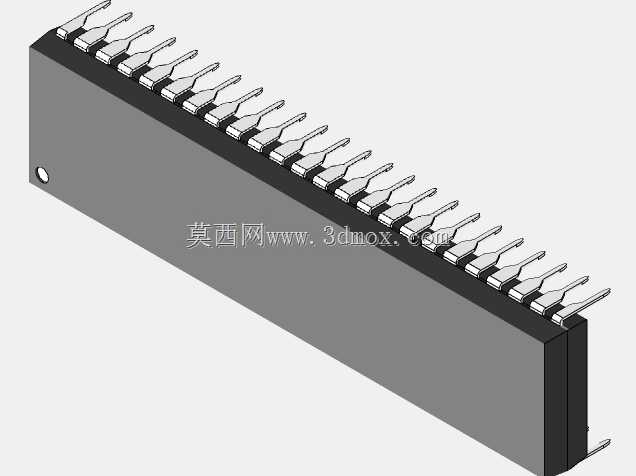

　　结构设计时还要兼顾自动化插装的适配性：塑封体顶面平整，可供吸嘴拾取，本体侧面无突出特征，不会在送料管内卡滞；引脚的排列直线度要控制在很小的公差范围内，保证整排引脚能同时对准数十个焊盘孔，一次性压装到位。对于需要加装插座的使用场景，封装的外形尺寸还要和对应DIP插座的容纳腔匹配，本体厚度、引脚间距的偏差不能超出插座的弹性夹持范围，否则会出现器件插不进去或者插入后接触松动的问题。这类封装的三维建模完整还原了塑封体圆角、定位凹点、引脚弯折弧度与末端倒角细节，可直接用于PCB装配干涉检查、工装夹具设计以及插装产线的动作仿真，帮助设计人员在结构阶段就验证器件和周边壳体、插座、散热件的空间匹配关系，减少后期打样时出现的装配冲突。
