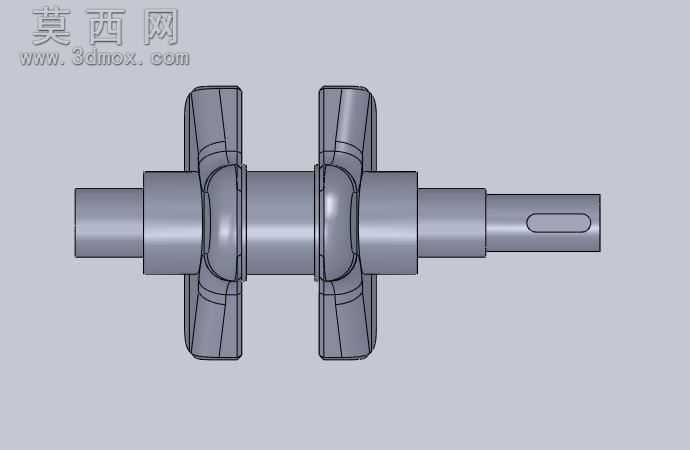

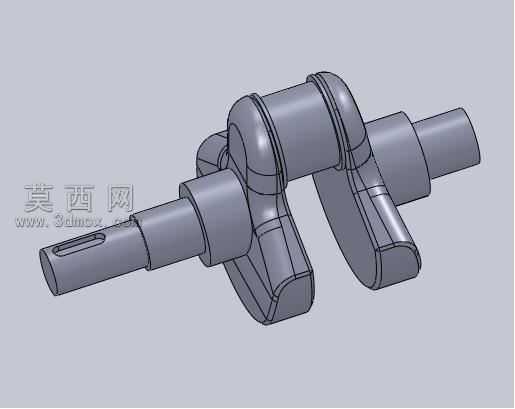

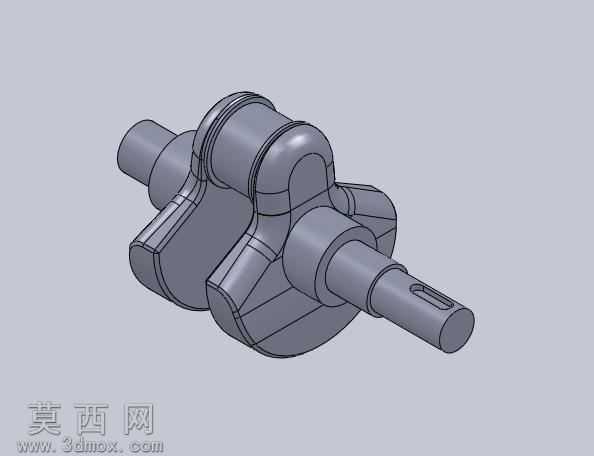

本曲柄轴三维模型采用SolidWorks软件进行全参数化建模,建模过程严格遵循机械设计规范,先以草图绘制各轴段的回转截面轮廓,通过旋转凸台命令生成主轴颈、连杆轴颈的基础回转体结构,再针对曲柄臂部分进行单独的特征构建,通过拉伸、圆角过渡等命令完成曲柄臂与轴颈的衔接结构,保证各部位过渡圆滑无应力集中尖角。模型整体采用合金钢材质的渲染设定,表面赋予哑光金属质感,通过环境光遮蔽效果凸显各轴段的阶梯结构、曲柄臂的曲面过渡形态,清晰展现零件的立体结构特征。结构设计上,两端主轴颈为同轴等径设计,用于支撑整根轴体在缸体轴承座内回转,中间连杆轴颈与主轴颈平行偏置,偏距严格对应内燃机的活塞行程参数,两侧曲柄臂采用对称式厚壁结构,既保证回转过程中的结构强度,又可通过曲柄臂的配重设计平衡回转惯性力,各轴段端部均设计有倒角结构,方便装配时的导入与轴承的压装,轴颈表面预留有润滑油道的布置空间,符合实际内燃机曲轴的润滑需求。设计过程中重点考量了零件的加工工艺性,所有回转面均满足车削加工的同轴度要求,曲柄臂的非加工面采用圆弧过渡减少应力集中,整体模型无冗余特征,各参数可直接编辑修改,适配不同排量单缸动力设备的曲柄轴设计需求,可直接用于后续的工程图生成、装配干涉校验以及有限元结构强度分析,为动力系统的零部件设计提供精准的三维数字模型支撑。
