7x8米桩基础坡顶砖砌独栋民居

　　这套民用住宅三维结构模型，还原了软土区域常见的高架桩基础两层坡顶民居的完整构造，在村镇自建房设计、临水低洼地块住宅方案推演、装配式民居前期选型场景中具备很强的参考价值。不同于直接落地的条形基础住宅，该方案将上部建筑整体抬升，底部通过密集的圆柱桩基穿透表层软弱土层，把上部墙体、屋面的荷载传递到下方承载力稳定的持力层，在河漫滩、雨季易内涝的区域，既可以规避地基不均匀沉降的风险，也能让洪水期的水流从桩间空隙顺利通过，避免积水浸泡墙体、倒灌进入室内空间。

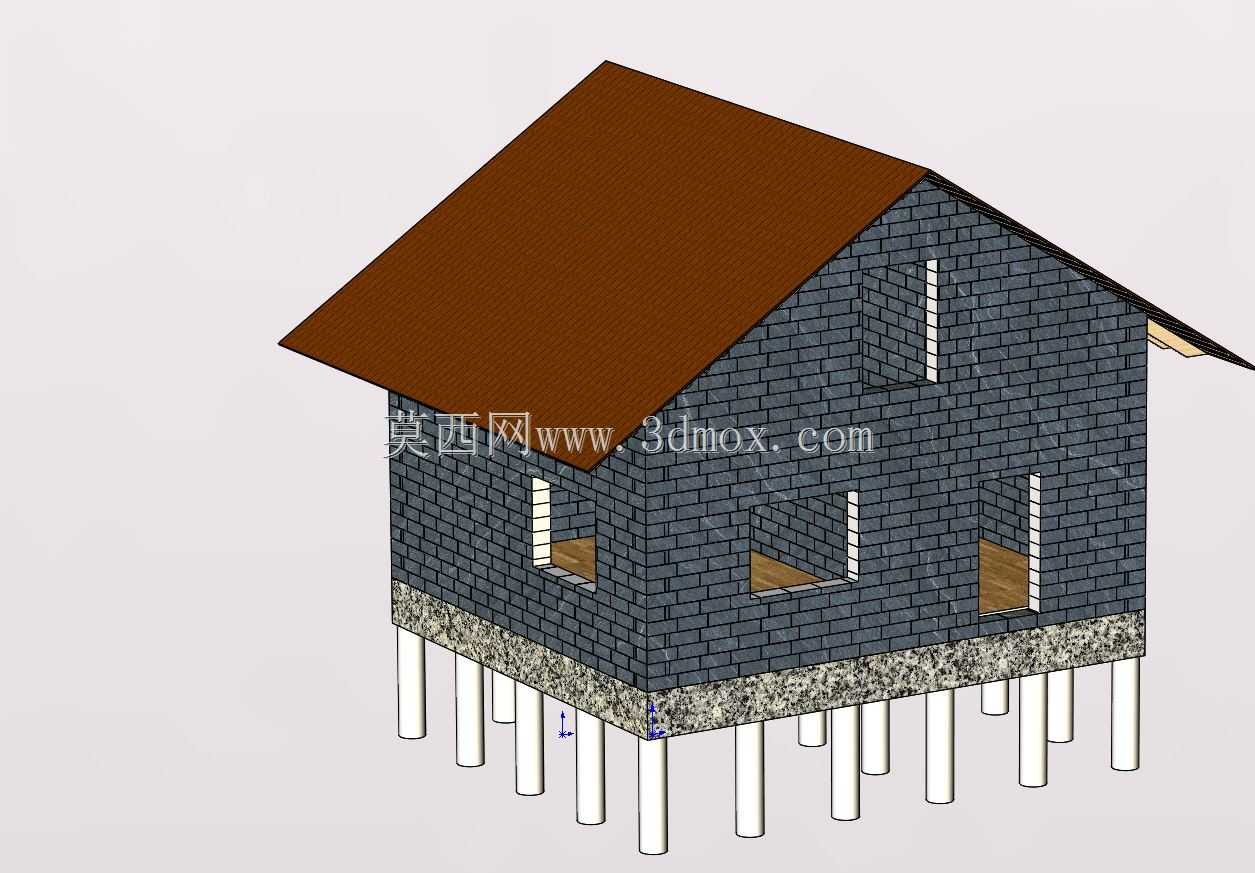

　　从整体布局来看，建筑平面外轮廓控制在7米乘8米的规整矩形范围内，没有做复杂的凹凸悬挑，一方面让上部砖墙的荷载传递路径尽可能直接，每一片承重横墙、纵墙的下方都能对应布置桩基，减少墙体内部产生的附加弯矩；另一方面规整的矩形平面也让双坡屋顶的桁架排布、屋面防水铺装的施工难度大幅降低，现场砌筑时不需要频繁切割砖块、定制异形屋架构件。模型中可以清晰看到，桩基顶部并没有直接和砖墙接触，而是先浇筑了一圈通长的钢筋混凝土地圈梁，圈梁顶面高出桩顶设计标高，把所有离散的桩基连接成一个整体的受力平台，上部砖墙的荷载先均匀扩散到圈梁上，再由圈梁分配给每一根桩，即便局部某根桩的承载力出现小幅偏差，整体圈梁也能通过内力重分布调整荷载，避免墙体出现开裂错位。

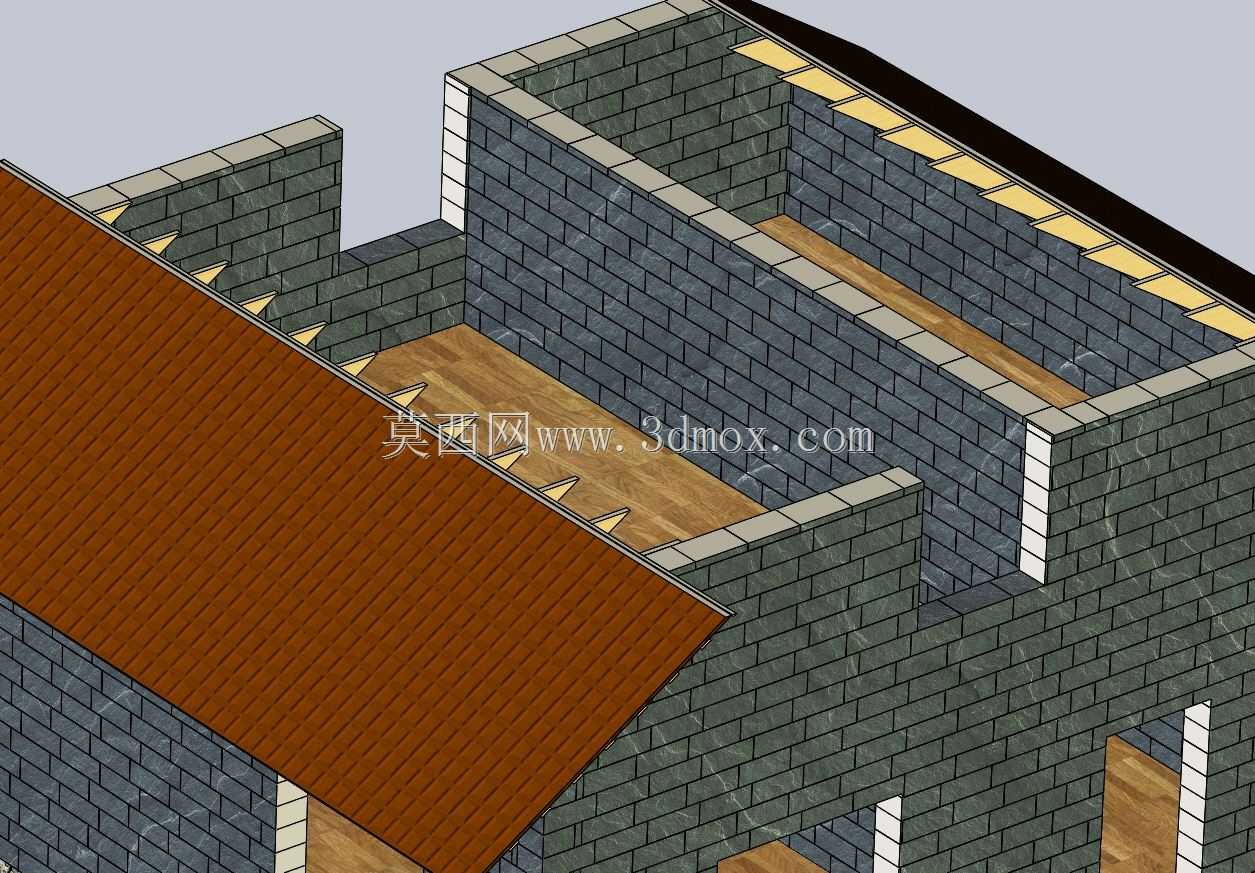

　　上部围护结构采用标准灰砖错缝砌筑的构造逻辑，建模时按照常规烧结砖的砌筑模数排布砖块，门窗洞口的位置预留了清晰的开口，洞口两侧可以看到对应的砖垛补强构造，洞口顶部的过梁位置也在墙体分块中做了区分，避免后期开洞打断承重墙的受力截面。门窗洞口的尺寸按照民用住宅日常采光、通行的需求设置：一层的入户门洞宽度满足常规家具进出，侧面的窗洞下沿距离室内地面保留常规窗台高度，既保障日常使用的安全防护，也能让室内获得充足的自然采光；山墙上部的阁楼位置也预留了竖向窄窗，给坡屋顶下方的闷顶空间提供通风采光条件，避免夏季屋顶下方积热无法散出，降低顶层室内的温度。

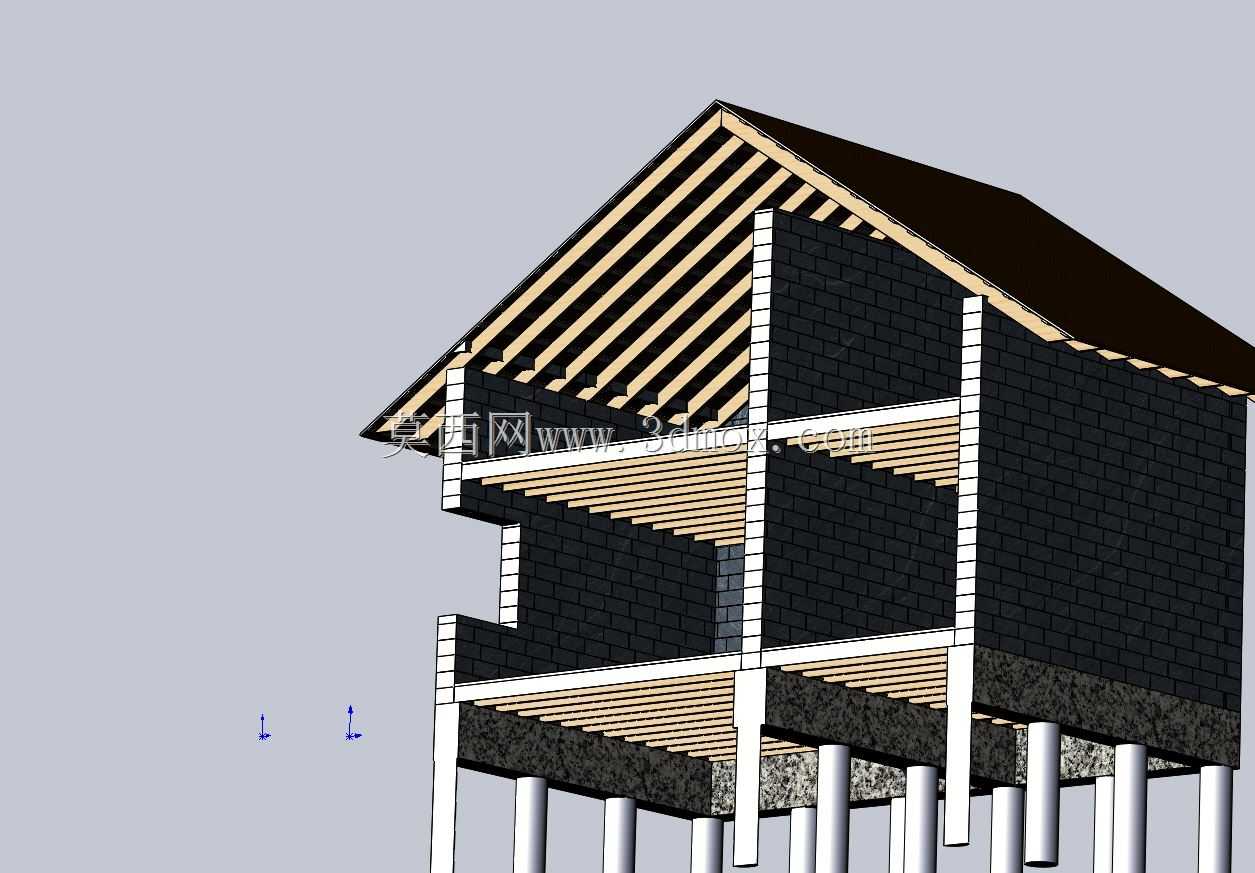

　　屋面采用经典的双坡硬山构造，棕色的屋面板沿屋脊向两侧倾斜，屋面坡度选取了多雨积雪区域常用的坡度区间，夏季降雨时屋面雨水可以快速顺着坡向流向两侧檐口排出，冬季积雪也能在自重作用下自然滑落，不会在屋面积存产生过大的附加荷载。屋架的受力逻辑完全贴合砖砌民居的常规做法，两端的山墙直接承担屋面斜向传来的荷载，内部搭配少量横向檩条分担屋面板的重量，不需要额外设置复杂的钢屋架，就地取材用砖木构件就能完成施工，大幅降低村镇建房的材料成本。檐口位置屋面板向外挑出墙面一定距离，下雨时屋面流下的雨水可以直接滴落到远离墙基的位置，避免雨水长期冲刷墙面根部、渗入砖缝造成墙体返潮风化。

　　在安装边界的把控上，模型给出的桩基布置间距完全贴合砖混结构的桩基础设计规范，桩位避开了后续室内管线开挖的走向，桩顶标高高出室外历史最高淹水线足够的安全距离，圈梁下方的桩间空隙完全敞开，既不会阻挡行洪通道，也能让住宅底部保持通风，避免南方潮湿区域地面潮气直接上升传导到室内地面。墙体砌筑时所有转角位置都按照错缝搭砌的要求排布砖块，纵横墙交接处可以预留拉结筋的布设空间，增强整个建筑的整体抗震性能。门窗洞口的尺寸边界也和后续成品门窗的安装模数匹配，后期施工时不需要对洞口进行大幅剔凿调整，窗框门框可以直接固定在洞口两侧的预埋木砖或者混凝土块上，缝隙处填充保温密封材料即可完成安装。

　　从结构建模的细节处理来看，模型把桩基、地圈梁、砖砌墙体、屋面板、门窗洞口几个不同构造部分做了清晰的分色区分，设计人员在做方案校核时，可以快速隐藏屋面板查看内部墙体的排布逻辑，也可以隐藏墙体直接观察下方桩基的布置位置是否和上部承重墙对齐，检查是否存在墙体下方无桩、荷载传递路径中断的设计疏漏。对于面向软土区域的民居方案设计来说，这种构造形式不需要复杂的大型施工设备，桩基可以采用现场灌注桩或者预制混凝土桩打入，施工队伍凭借常规村镇施工经验就能完成落地，同时兼顾了防洪、防沉降、低成本建造的多重实际需求，非常适合城郊、村镇临水地块的自住住宅方案参考。
