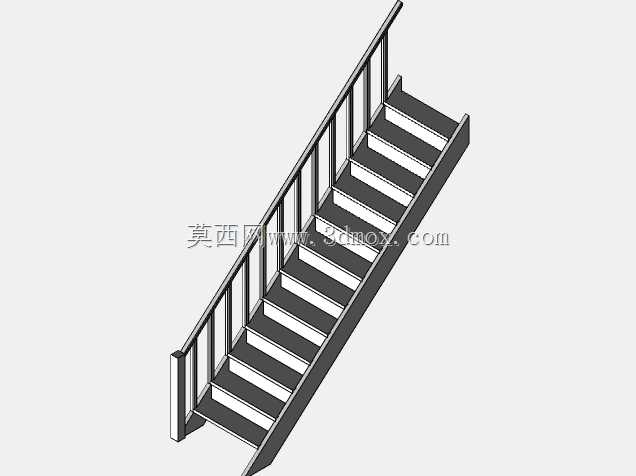

单侧扶手直跑式钢结构楼梯三维结构

　　日常民用建筑、工业厂房内部的垂直交通衔接场景中，直跑式钢楼梯是应用占比极高的构件类型，这款单侧带防护栏杆的直跑梯，核心解决小跨度层高差的通行需求，适配室内夹层搭建、设备操作平台登高、户外临时检修通道等多种工况，相比混凝土现浇楼梯，钢构件预制装配的形式能大幅缩短现场施工周期，且自重仅为同尺寸混凝土梯的三分之一左右，对安装基面的荷载承载要求更低，适配旧楼改造、临时设施搭建等基面承载力有限的场景。从结构设计逻辑来看，整个梯段采用双斜梁作为主承重框架，斜梁选用矩形截面型钢，相比槽钢、角钢等开口截面，矩形管的抗扭性能更优，在人员通行带来的动载荷反复作用下，不会出现侧向形变、焊缝撕裂的问题，斜梁的倾斜角度控制在35度以内，

　　符合人体工程学的踏步抬升高度与踏面深度比例，成年人正常步幅通行时不会出现抬脚过高、踏面过窄踩空的不适感。踏步板采用花纹钢板折弯成型，每块踏步板与两侧斜梁采用满焊连接，折弯边既可以提升踏步板自身的结构刚度，避免薄钢板长期踩踏出现中部凹陷变形，同时折弯形成的下沿可以作为防滑结构的安装基面，也能遮挡踏步与斜梁连接的焊缝，提升整体外观的整洁度。单侧设置的防护栏杆采用等距分布的竖向立杆，立杆底部与斜梁上表面焊接固定，顶部设置通长的扶手圆管，立杆间距严格控制在110mm以内，防止儿童穿行的安全风险，扶手高度距离踏步踏面完成面900mm，符合建筑防护栏杆的安全规范要求，扶手圆管的直径选用40mm，成年人手握时的贴合度最佳，

　　上下通行时抓握借力更顺手。安装边界方面，整个梯段的上端通过预埋连接板与上层结构的梁体或平台边框采用螺栓连接，下端与地面的预埋钢板焊接固定，不需要在现场做大量的混凝土浇筑作业，所有构件均在工厂预制完成后运输到现场拼装，安装时仅需要校准梯段的水平度与垂直度，紧固连接螺栓、补焊连接节点即可投入使用，后期如果需要调整通道位置，也可以通过拆卸连接螺栓实现整体移位，构件的重复利用率可达90%以上。设计过程中针对不同的通行载荷等级做了结构校核，常规民用场景下每平米活载荷取值3.5kN，完全满足日常人员通行、搬运小型工具设备的载荷要求，如果是工业场景使用，仅需要加厚斜梁与踏步板的板材厚度，不需要调整整体的结构形式，适配性极强。

　　栏杆的立杆与扶手连接位置采用相贯线切割工艺，保证立杆与扶手管的贴合面完全贴合，焊接后打磨平整焊缝，不会出现凸起、毛刺等容易刮伤衣物、手部的缺陷，踏步表面的花纹钢板自带防滑纹路，即使表面有积水、油污，也能保证足够的摩擦力，降低人员滑倒的风险。整个梯段的宽度设置为800mm，满足单人正常通行、侧身避让的空间需求，如果是通行量更大的场景，可以同比例放大梯段宽度，调整双斜梁的截面规格即可保证结构强度，整体模块化的设计逻辑，让这款楼梯可以适配不同的层高差，仅需要调整斜梁长度、踏步数量，就能匹配2.2米到3.6米之间的不同层高，不需要重新开模制作构件，生产加工的效率极高，成本也能控制在合理区间。
