带底盘壁挂式电气防护金属箱体结构

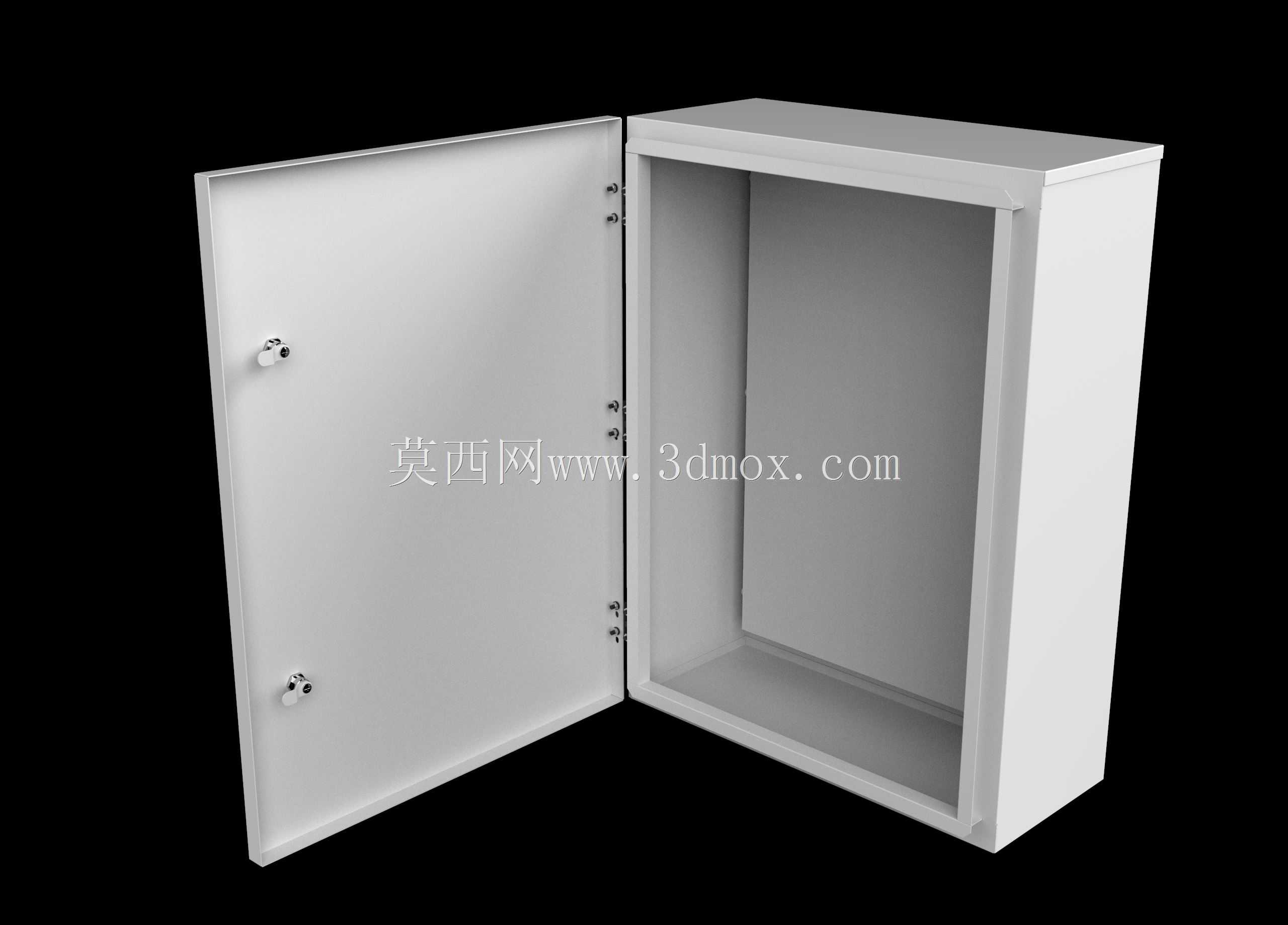

　　这类带底盘的金属防护箱体，多应用在工业车间、楼宇配电、户外弱电集成等场景中，作为电气元件、通讯模块、小型控制单元的外置承载防护结构，日常使用中需要隔绝粉尘、溅水与外力磕碰，为内部安装的断路器、接线端子、信号转换模块等器件提供稳定的安装空间。从结构设计逻辑来看，箱体采用单开门铰接布局，门体与箱体侧边通过多组合页连接，开合角度可满足常规接线、元件更换的操作需求，门体上预留的锁具安装位，可搭配通用型箱锁实现闭合后的锁止，避免非专业人员随意开启引发安全隐患。箱体自带的一体化底盘，是区别于普通薄型壁挂箱的核心设计，底盘部分做了折边加强处理，既可以承托内部安装的重型元件，避免元件长期使用后从安装板脱落下坠，

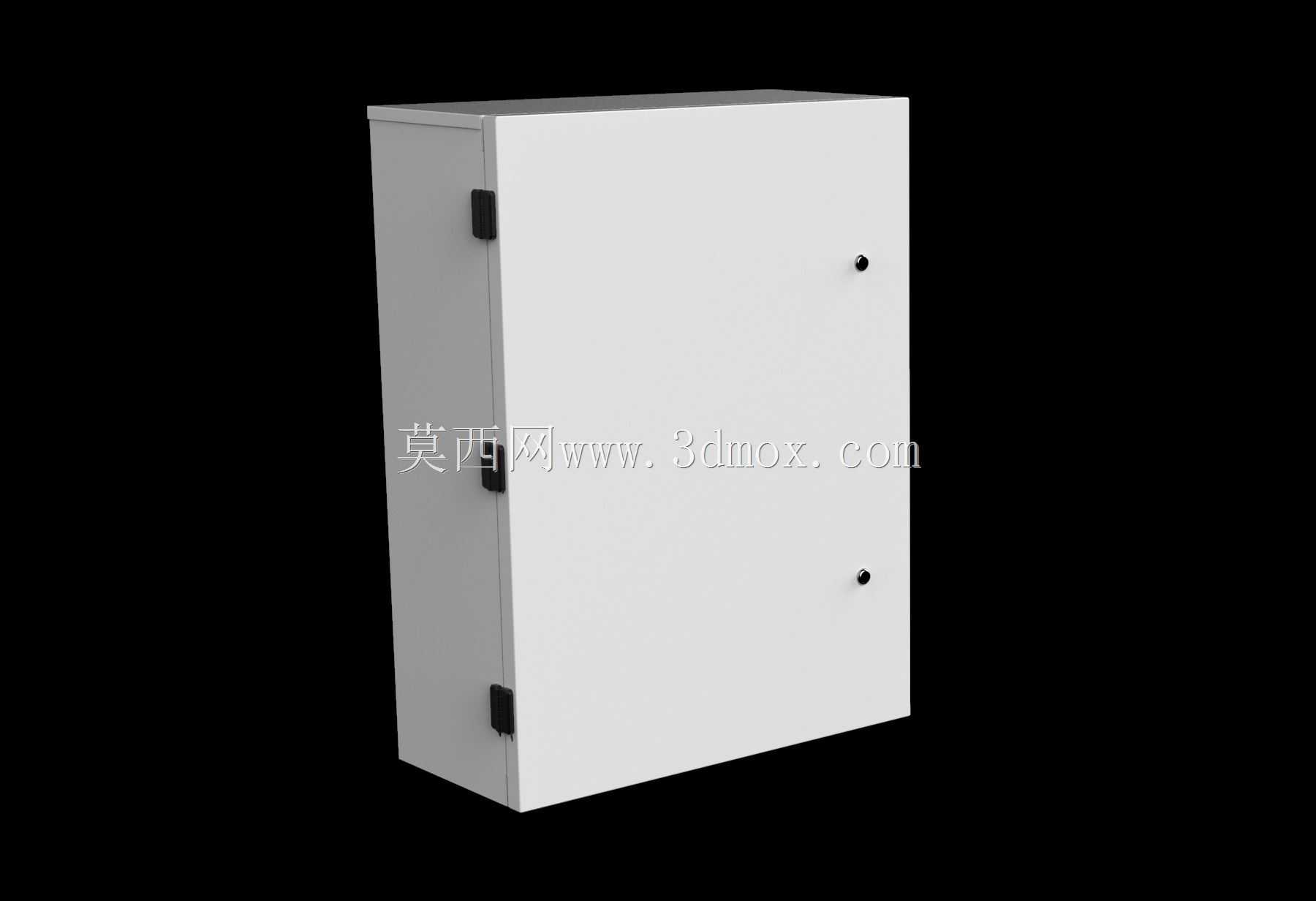

　　也能在布线时为底部进出线的线缆提供预留的弯折空间，减少线缆外皮与箱体锐边的摩擦损伤。外形尺寸设定为800mm×600mm×250mm，属于中等规格的壁挂安装箱体，安装边界需要提前在墙面预留对应尺寸的固定点位，四个安装孔位分布在箱体背部的四角区域，适配膨胀螺栓或壁挂支架的固定需求，250mm的进深尺寸，既可以容纳常规厚度的导轨式电气元件，也不会因为箱体过深突出墙面过多，影响通道通行或周边设备布局。设计过程中需要重点考量钣金折弯的工艺公差，箱体拼缝处的折边要做错位咬合处理，减少焊接打磨的工作量，同时提升箱体整体的结构刚性，避免长期壁挂使用后出现箱体变形、门体闭合不严的问题。门体与箱体的贴合面预留了密封胶条的安装槽，

　　可根据使用场景的防护等级需求，选配不同厚度的发泡密封胶条，实现IP54及以上的防护能力，满足多粉尘、轻度溅水场景的使用要求。内部可搭配标准化的安装板，安装板通过侧边的固定螺丝与箱体连接，用户可根据实际元件布局需求，在安装板上自行打孔固定导轨或元件，无需额外对箱体主体进行二次加工，降低现场安装的改造工作量。进出线孔可根据布线需求在箱体的上下或侧面开设，底盘的折边结构也能为底部进出线的格兰头提供足够的安装平面，保证线缆固定后的密封性与抗拉能力。
