高精度手持测温仪内部电路板结构设计

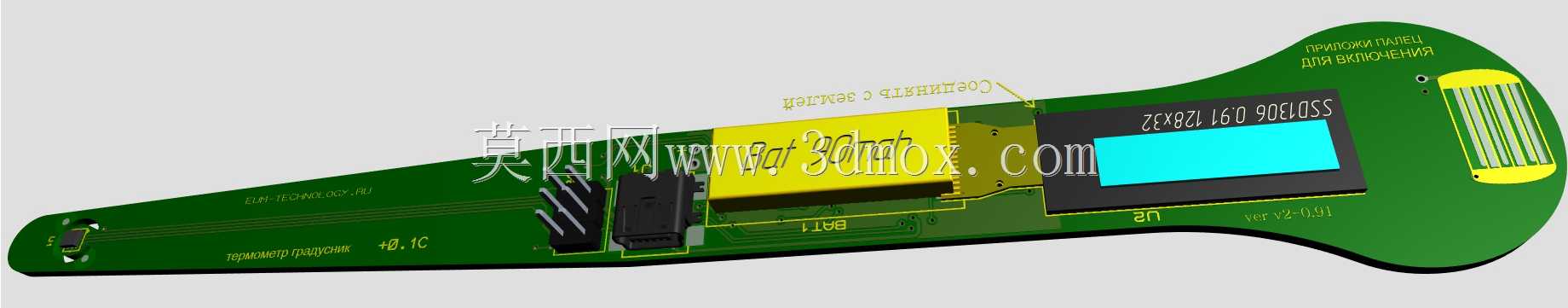

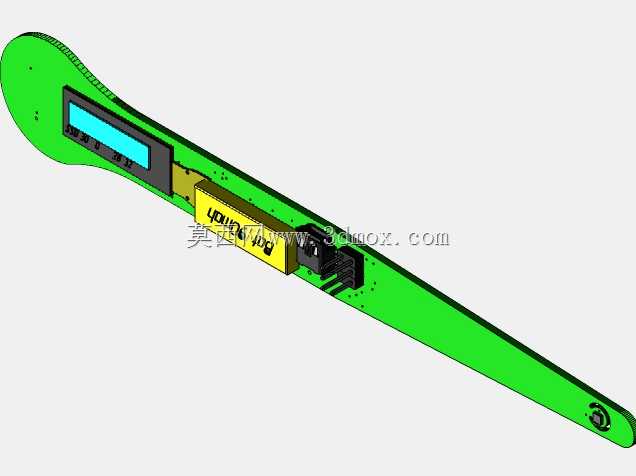

　　这款手持测温设备的内部PCB结构设计，完全贴合人体工学手持外壳的曲面轮廓，板型随外壳弧度做了异形裁切，边缘预留0.8mm的壳体装配间隙，所有板边接插件的位置都对应外壳的开孔做了定位校准，避免组装后出现接口错位、按键卡滞的问题。从实际应用场景来看，这类高精度测温设备多用于临床体温筛查、工业设备表面温度巡检、实验室精密测温等场景，测量分辨率可达0.06℃，对内部电路的布局抗干扰性有较高要求，设计时特意将温度采集前端电路与显示屏驱动电路、电源管理电路做了分区排布，模拟采集区域远离高频数字信号走线，减少信号串扰对测温精度的影响。板载集成了段码液晶显示屏的焊接位，显示屏采用沉板安装设计，屏幕表面与PCB顶面的高度差控制在1.2mm，

　　刚好匹配外壳视窗的安装台阶，组装后屏幕与视窗透明片之间预留0.3mm的缓冲间隙，避免日常使用中挤压损坏屏幕。侧边预留的排针接口用于校准参数的烧录与调试，接口位置对应外壳的隐藏式调试盖，日常使用时盖板闭合不影响外观，校准时无需拆开整机即可完成参数写入。电源输入部分的接插件做了防呆设计，反向插入无法对接，避免电源反接烧毁核心电路。板上的测温传感器探头安装位位于PCB最前端，对应外壳的测温探头开孔，探头与外壳开孔之间做了密封槽设计，可加装硅胶密封圈实现IP54级的防尘防水，满足户外巡检、潮湿环境使用的防护需求。布线时所有温度采集的信号走线都做了等长处理，线宽设置为0.25mm，走线上远离电源回路的大电流走线，大电流走线线宽加宽至1.

　　5mm，满足峰值500mA的供电需求，避免走线载流不足导致的压降问题。PCB的固定孔位共设置3处，分别位于板身前端、中部握持区、尾部，固定孔采用金属化孔设计，孔内可压装铜柱，通过螺丝与外壳内部的定位柱锁紧，固定孔周边3mm范围内不布置过高的元器件，避免螺丝锁紧时挤压元件造成虚焊、脱落。尾部的金手指接口用于外接扩展温度探头，金手指表面做了沉金处理，耐磨次数可达1万次以上，满足频繁插拔扩展探头的使用需求。板载的蜂鸣器安装位位于握持区的中部，对应外壳的出声孔位置，蜂鸣器与外壳内壁之间预留0.5mm的共鸣腔间隙，保证提示音的音量足够清晰，不会出现闷音的问题。设计时充分考虑了手持使用的跌落防护要求，所有较重的元器件比如电解电容、

　　接插件都布置在靠近固定孔的位置，减少跌落时元器件受到的冲击力，板边的元器件距离板边至少1mm，避免组装时板边与壳体硬接触挤压损坏元件。从安装边界来看，整个PCB的最大宽度适配手持部位的外壳内径，最窄处的前端探头区域宽度仅18mm，保证探头可以伸入狭窄的设备缝隙中完成温度检测，板身整体厚度加上最高元器件的总高度控制在8mm以内，适配外壳的内部安装空间，不会出现元器件顶到外壳内壁的问题。电路分区之间预留了接地隔离带，整板做铺地处理，提升抗静电能力，满足日常使用中接触人体、金属设备时的静电防护要求，避免静电打坏核心测温芯片。
