温室环境智能控制ESP32主控板结构设计

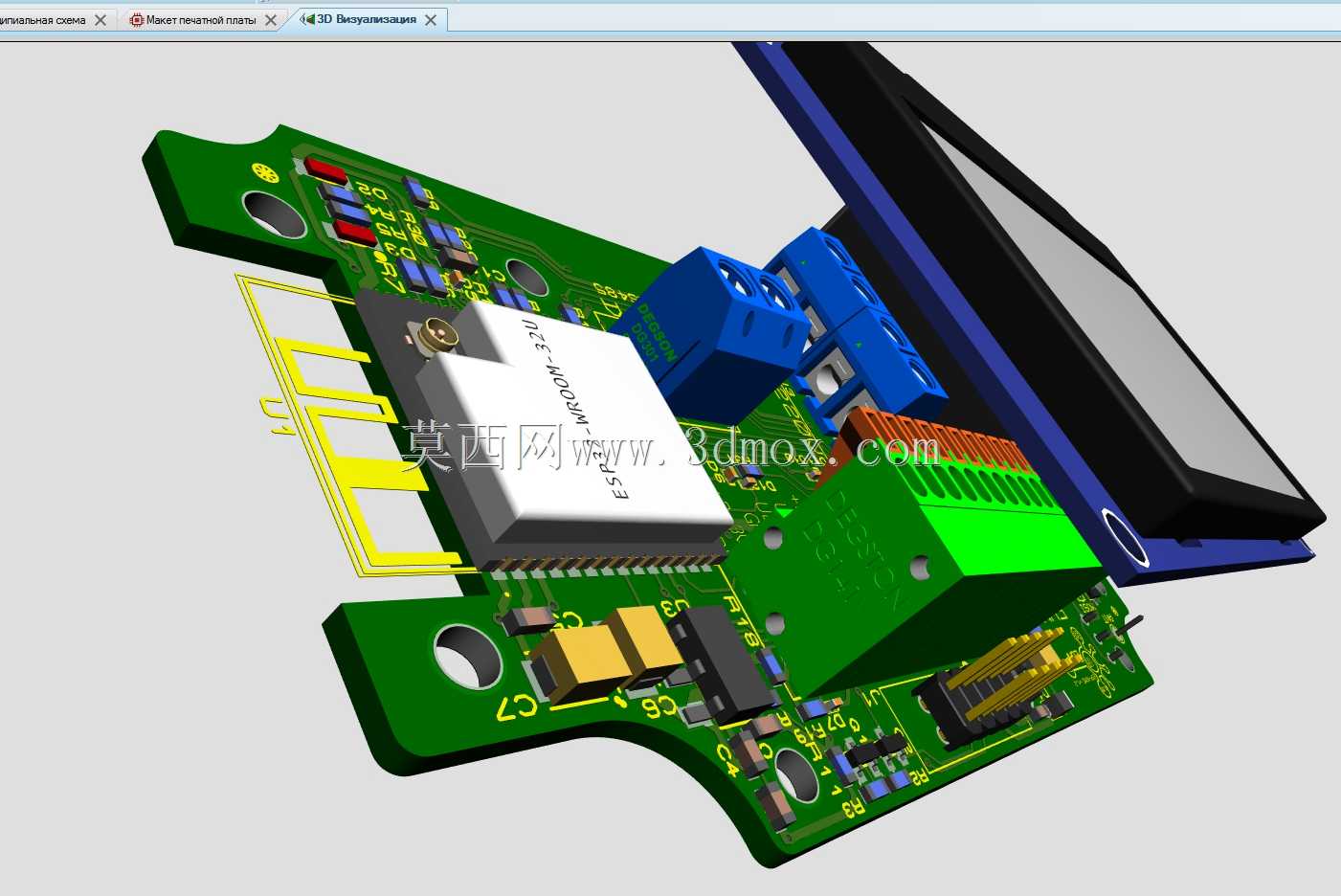

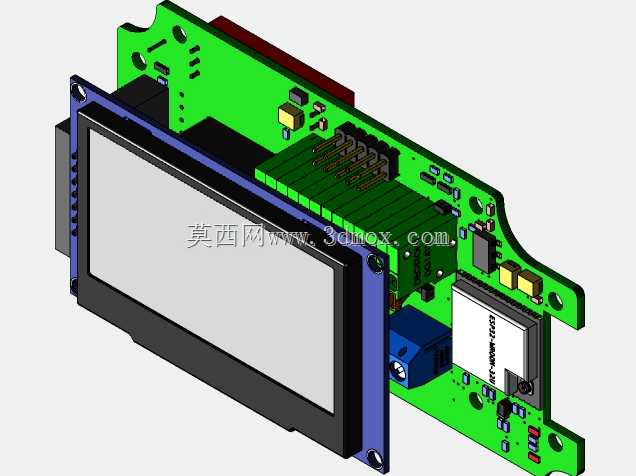

　　这款主控板的结构设计完全围绕设施农业现场的部署需求展开，在做整体布局前首先梳理了温室场景下的实际工况：棚内常年高湿、存在灌溉水雾与农药气溶胶飘散，供电端直接接入220V交流市电，布线时需要强电弱电分区避免干扰，同时设备要适配现有温室控制柜的标准安装位，不需要额外做支架改造。从结构布局来看，PCB板采用异形切边设计，左侧预留显示屏安装的固定孔位，采用蓝色金属压条作为显示屏的固定支撑，压条上的四个安装孔对应标准M3螺丝规格，可直接将OLED显示模块压紧固定在PCB与压条之间，既避免了额外粘胶固定的老化问题，也能在设备维护时快速拆卸屏幕更换。板载强电区域集中布置在PCB右下侧，和左侧的弱电通讯、传感器接线区域做了物理开槽隔离，

　　开槽宽度满足安规爬电距离要求，避免高湿环境下强电串入弱电回路损坏核心控制芯片。核心控制模块采用ESP32作为主控，板载陶瓷天线避免外接天线的布线麻烦，在温室钢结构棚体内的无线信号覆盖半径可满足单棚控制需求，不需要额外增设信号中继。通讯接口端预留的RS485接线端子采用插拔式接线座，端子朝向设备外侧，现场布线时不需要拆开设备外壳即可完成通讯线的接插，端子旁预留的固定柱可配套线卡将接入的通讯线、强电线做应力释放固定，避免现场拉扯导致接线脱落。功能模块的布局上，继电器输出组采用整排立式布置在PCB上侧，每个继电器对应一路输出控制，可分别接入灌溉电磁阀、通风风机、遮阳帘电机等外设，继电器上方预留的空间可直接安装绝缘防尘罩，

　　避免棚内的凝露水滴直接落在继电器触点上引发短路。供电模块采用独立的隔离降压设计，布置在继电器组旁侧，模块上的接线端子直接对应220V市电的火线、零线、地线接入，接线端旁侧做了凸起的绝缘挡墙，避免接线时螺丝刀误触相邻端子引发短路。安装边界方面，整板的外形尺寸适配通用的DIN导轨安装卡扣预留位，PCB下侧的两个异形卡槽可直接卡入标准35mmDIN导轨，也可通过板上四角的固定孔用螺丝直接固定在控制柜内的安装板上，安装孔位间距兼容现有温室控制器的通用安装尺寸，替换旧设备时不需要重新在安装板上打孔。屏幕的显示区域朝向设备正前方，安装后屏幕表面和设备外壳面板齐平，面板上对应屏幕的区域预留透明视窗，视窗和屏幕之间的间隙控制在2mm以内，

　　避免凝露在视窗内侧积水影响读数。板载的接线端子全部采用朝下布置的朝向，设备安装在控制柜内时所有接线从下方接入，顺着柜内布线槽走线，不会出现线缆弯折遮挡元器件的情况。从实际使用的角度考虑，板上的复位按键、配置按键全部布置在屏幕旁侧的易操作区域，不需要拆开外壳即可完成设备的配网、复位操作，按键旁侧预留的指示灯开孔可直接对应电源、通讯、继电器动作的状态指示灯，现场维护人员不需要外接电脑即可通过指示灯判断设备运行状态。结构设计时还考虑了板载模块的散热需求，继电器组、供电模块上方的外壳区域预留了通风栅格，栅格采用朝下倾斜的开孔设计，既可以让内部热量自然散出，也能避免棚顶滴落的凝露水直接通过栅格进入设备内部。PCB板的边缘做了圆角处理，安装时不会划伤操作人员的手部，板上所有较高的元器件都布置在靠近安装固定点的位置，避免设备运输过程中震动导致元器件引脚脱焊。
