0.5mm螺距40针直角FFC/FPC连接器

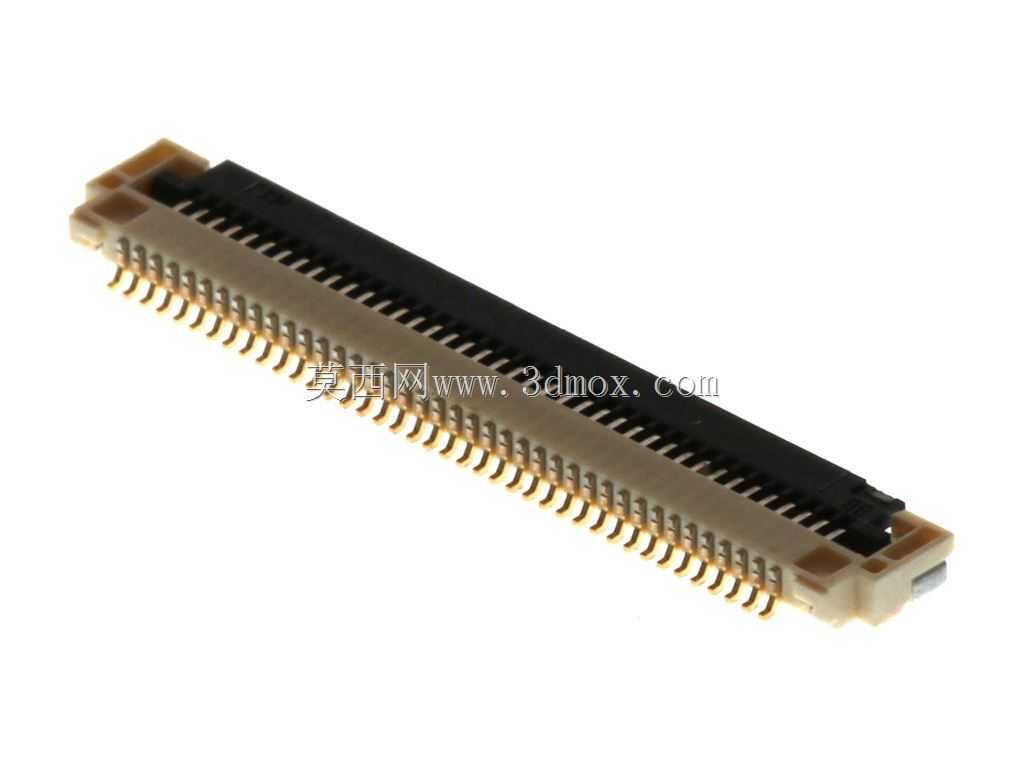

　　在消费电子、小型通讯终端、便携检测设备的板级互连设计中，FFC/FPC连接器是实现柔性排线与PCB板信号传输的核心互连部件，这类部件的选型直接决定了整机内部走线的空间利用率、连接可靠性以及组装工序的便捷性。本次建模的这款40针位连接器，针对0.5mm间距的高密度排线场景设计，采用直角出向的结构布局，适配设备内部排线平行于PCB板面走线的布局需求，避免排线弯折带来的应力损伤，尤其适合内部空间局促、排线需要沿板边排布的手持类通讯设备、小型工控采集模块的结构设计场景。从实际功能层面看，这款连接器采用ZIF零插入力结构，组装时只需掀开锁扣，将排线插入定位槽后压下锁扣即可完成连接，无需额外工具施力，既能避免插装过程中针脚受力变形，

　　也能降低产线组装的操作难度，提升批量组装的良率。接触端采用底部接触式设计，金手指接触面位于排线下方，锁扣扣合后接触弹片与排线金手指形成稳定的正向压力，配合镀金接触层，可在振动、轻微冲击的使用场景下保持接触电阻稳定，避免信号传输中断、接触不良等常见互连故障。从设计思路上看，这款连接器的整体高度控制在1.30mm，属于低剖面设计，在满足40针信号传输载流要求的前提下，尽可能压缩了垂直于PCB板面的占用空间，适配超薄型设备的堆叠设计需求，不会因为连接器高度过高挤占电池、显示屏等核心部件的布局空间。表面贴装的安装方式，适配SMT回流焊工艺，所有焊接引脚均位于连接器本体底部两侧，焊盘布局对称，过炉时可保证各引脚受热均匀，减少立碑、

　　虚焊等焊接缺陷，同时焊接引脚的长度与宽度经过优化，既保证了焊接后的结合强度，也预留了足够的维修拆焊空间，不会因为引脚过密导致拆焊时相邻焊盘短路。安装边界方面，这款连接器的本体长度适配40针0.5mm间距的排线宽度，本体两侧设置有定位柱，PCB设计时对应位置开设定位孔，过炉前可通过定位柱将连接器精准固定在焊盘位置，避免回流焊过程中连接器偏移导致的引脚错位。连接器的锁扣采用翻盖式结构，锁扣开启角度经过限位设计，最大开启角度不会超过120度，既保证排线插入时有足够的操作空间，也能避免开启角度过大导致锁扣断裂，提升组装过程中的操作容错率。接触弹片的材质选用高弹性铜合金，经过时效处理后可保持长期的弹性应力，即使经过多次插拔排线，

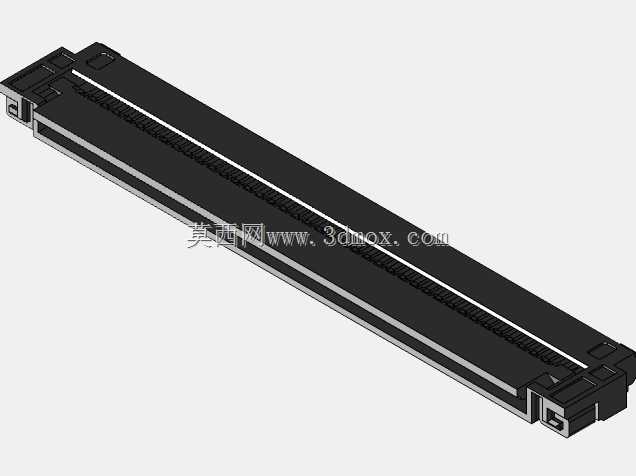

　　弹片的接触压力也不会出现明显衰减，满足设备全生命周期内的连接可靠性要求。在实际选型应用中，这类连接器常被用于显示屏与主板的信号连接、触控模组与主控板的互连、小型摄像头模组的信号传输，以及设备内部各功能板之间的柔性排线连接，相比传统的线对板连接器，它的占用空间更小、组装效率更高，尤其适合高密度布线的小型电子设备。建模过程中，对连接器的每一个细节都做了精准还原，包括锁扣的卡扣结构、接触弹片的弧度、定位柱的尺寸公差、焊接引脚的共面度，都按照实际量产产品的尺寸参数进行绘制，结构工程师在进行PCB布局、整机结构堆叠时，可以直接调用该模型进行干涉检查，验证连接器与周边壳体、元件的安全间隙，确认排线弯折半径是否符合柔性排线的最小弯折要求，避免开模后出现结构干涉、组装困难等问题。同时模型也还原了连接器的外观细节，包括本体的注塑分型线、金属部件的倒角处理，可用于产品宣传渲染、组装工艺动画制作等场景，为产品开发全流程提供精准的三维数据支撑。
