实验级蒸汽气动动力转换转子装置

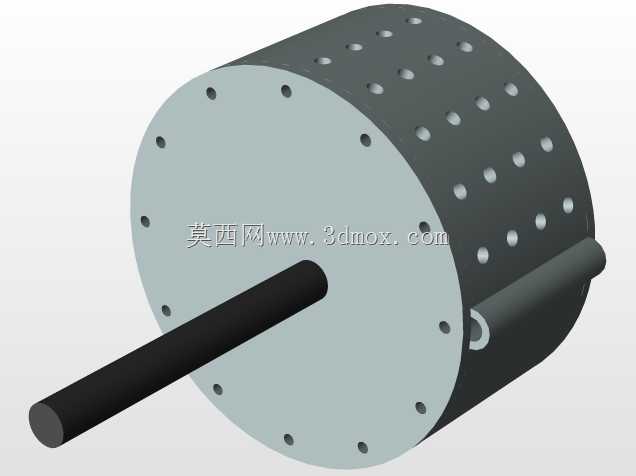

　　这套动力装置的三维结构围绕小功率蒸汽与压缩空气双介质驱动的实验需求搭建，整体采用短圆柱筒式主机身布局，核心做功腔体整合在带密布散热孔的圆柱壳体内，前端为圆形端盖，动力输出轴从端盖中心沿轴向向外伸出，侧部预留介质进出的接口位，整体结构紧凑，没有冗余的外置附属部件，适配实验室桌面台架的安装空间。

　　从实际应用场景来看，这类装置主要面向高校热工教学演示、小型动力原理验证、业余科创项目的动力源测试环节，既可以接入低压饱和蒸汽管路，依托蒸汽膨胀压差推动内部转子做功，也可以直接对接车间常规压缩空气气源，在无需搭建锅炉供热系统的条件下完成气动动力特性测试，避免了高温高压蒸汽实验的安全管控成本，适合原理性试验与结构拆装教学使用。

　　结构设计层面，圆柱壳体周向与端面上均匀布置的通孔并非单一功能：一部分孔位是壳体与端盖的紧固螺栓过孔，用于装配时穿装螺栓实现端盖与筒体的轴向定位，保证腔体内部的密封压紧力均匀分布，避免工作时介质从结合面泄漏；另一部分分布在筒体圆柱面的通孔为散热通气孔，在蒸汽工况下可以加快腔体内外壁的空气对流，带走做功过程中产生的余热，防止壳体局部温度过高，在纯气动工况下也能及时排出腔内可能积存的冷凝水，避免液阻拖慢转子转速。前端伸出的长直输出轴采用等直径圆轴设计，轴端预留足够的装夹长度，既可以通过联轴器连接测功仪、转速传感器采集输出扭矩与转速参数，也可以直接套装带轮、小齿轮来驱动外部负载，轴系与端盖的配合位置预留了密封件与滑动轴承的安装空间，建模时已经把轴肩定位尺寸、端盖密封槽的边界全部留出，后续工程出图时可以直接标注公差选用标准毡圈或机械密封。

　　安装边界方面，整机的最大外轮廓为圆柱筒体的外径尺寸，输出轴的轴向伸出长度占整机总长的近二分之一，布置台架时需要在轴端预留负载连接的操作空间，筒体侧部的介质接口朝向径向外侧，接管时要留出软管或硬管的弯曲半径，避免管路弯折堵气。筒体底部可以配套简易支撑座，依托端盖外圈的螺栓孔位或者筒体下部的安装面固定在实验台面板上，整机运行时的振动幅值很小，不需要额外做厚重的减震基础，普通铝型材台架即可满足固定强度要求。

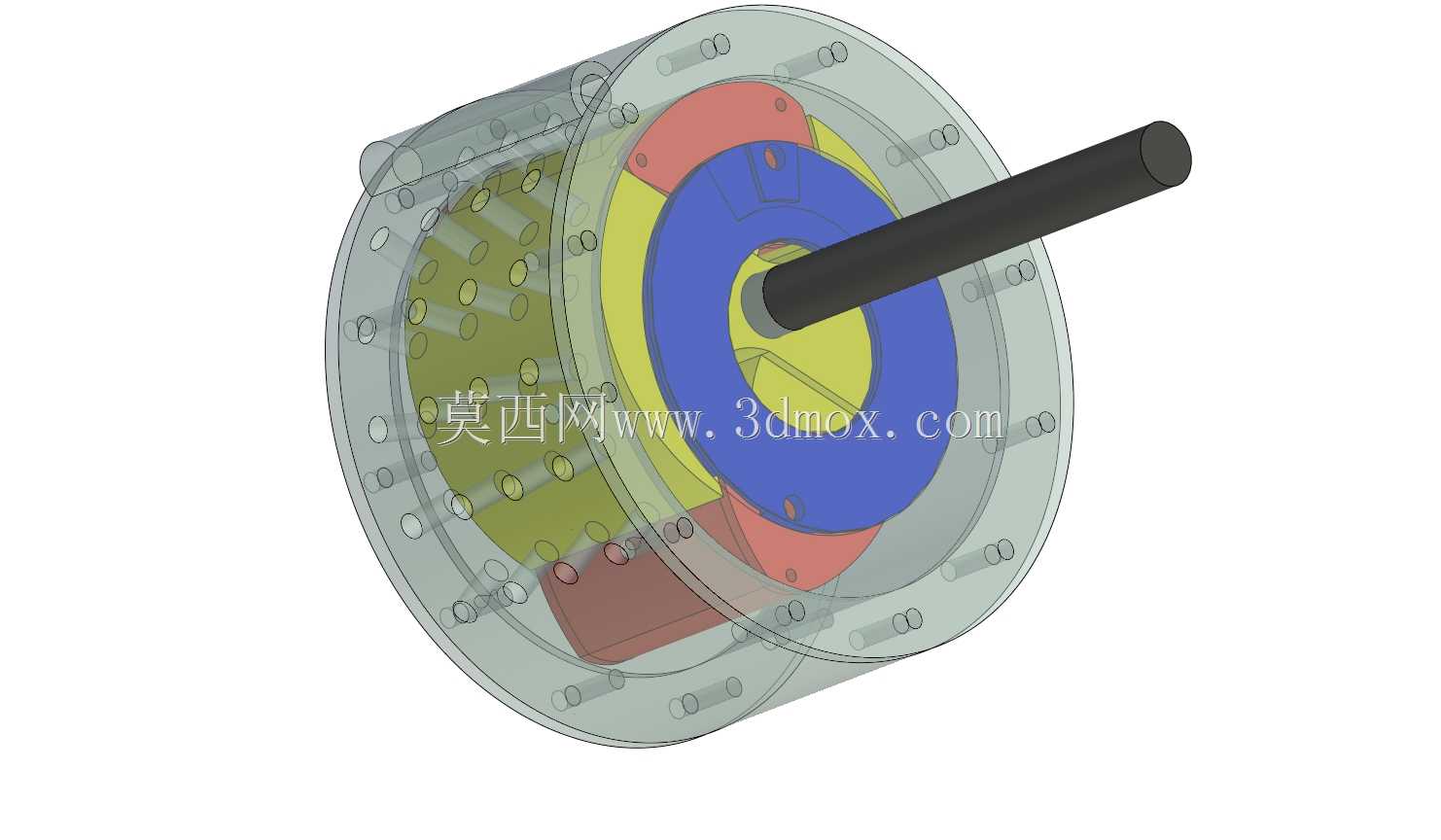

　　设计思路上优先兼顾了可拆装性与原理展示性：端盖与筒体采用分体螺栓连接，拆解时只需松开周向螺栓即可取出内部的转子、叶片组件，方便学习者直观观察蒸汽/气动马达的内部流道与做功结构，不像一体式密封动力部件无法拆解观测。内部流道的走向顺着介质膨胀的方向布置，减少气流或蒸汽在腔体内的折返损失，端面孔位的排布采用圆周均布方案，既保证螺栓压紧力对称，也让散热孔的通风面积沿周向均匀分布，不会出现局部散热死角。侧部的介质接口采用径向接入的方式，相比轴向接管更节省轴向安装空间，在多台实验装置并排布置时，管路可以从侧面统一排布，整组实验台的管线布局更加整洁。

　　在功能特性上，该装置对驱动介质的适配范围较宽，低压压缩空气、低参数饱和蒸汽都可以驱动转子运转，输出转速随入口介质压力线性变化，方便教学过程中通过调节进气压力直观展示动力输出的变化规律。整机没有复杂的配气阀组外置结构，配气逻辑整合在筒体与端盖的内部流道中，外部仅需接入一根动力介质进管、布置好出口排气/排凝管路即可运行，日常实验前的准备工作非常简便，不需要复杂的阀系调试。建模过程中所有装配关系都按照实际工程装配逻辑搭建，轴与转子的配合、端盖与筒体的止口定位、螺栓孔的对位关系全部符合机械装配工艺，不存在干涉错位问题，结构设计者可以直接在该模型基础上调整腔体容积、转子直径、轴伸长度来匹配不同功率等级的实验需求，也可以将该结构作为小型余热回收动力部件、压缩空气余压回收装置的核心原型做延伸设计。
