便携式手持数字万用表结构三维设计

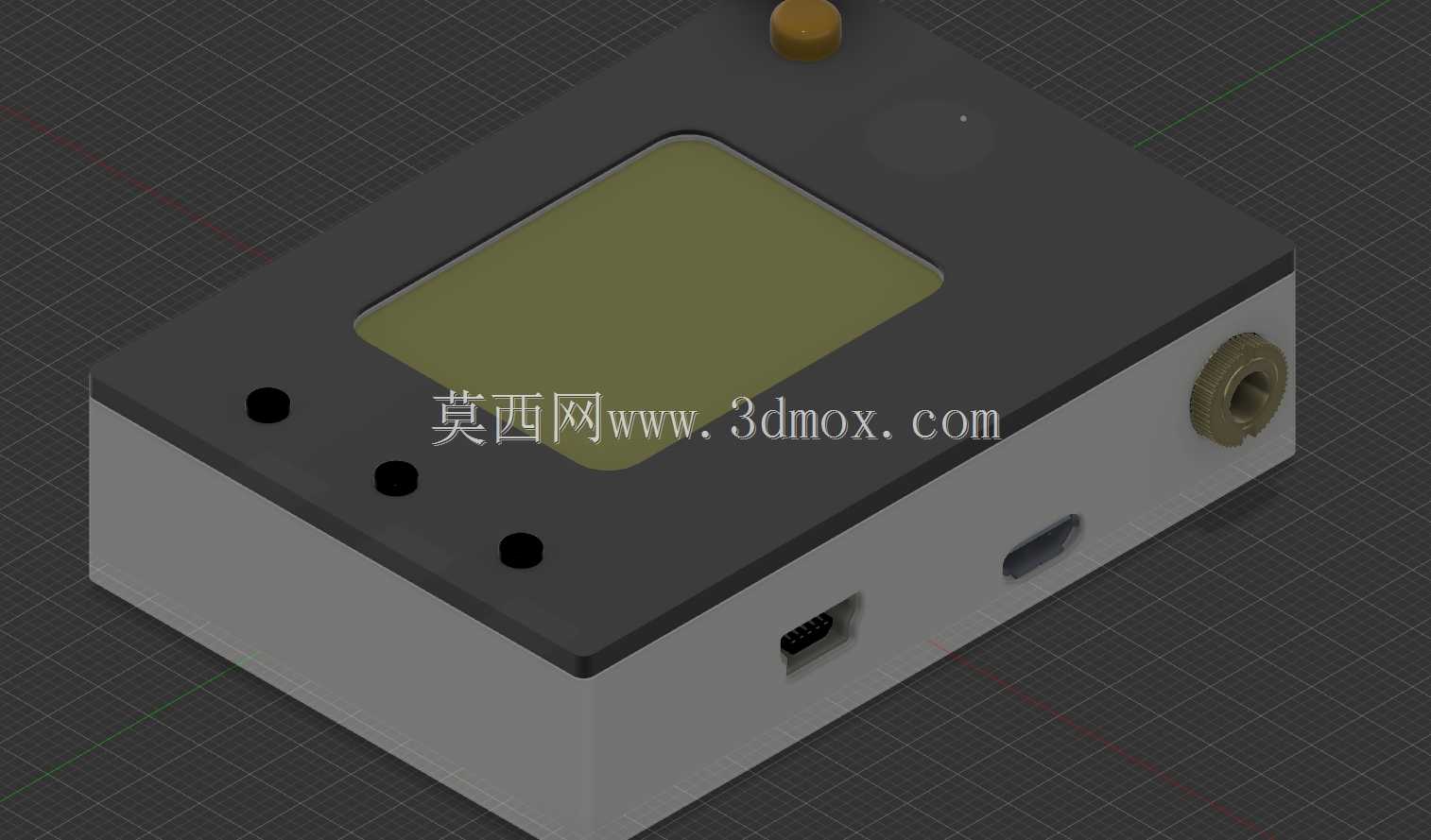

　　在电子装联、现场电气运维、实验室电路调试等场景中，便携测量仪表是一线作业人员随身配备的核心工具，本次呈现的手持数字万用表结构，完全围绕户外作业、狭小空间操作的实际需求展开结构设计。从整机布局来看，上盖采用哑光深色工程塑料材质，表面预留三个等距排布的功能按键安装孔，对应量程切换、功能选择、数据保持三个核心操作位，孔位公差控制在0.1mm以内，保证按键装配后无卡滞、晃动量小于0.2mm，适配频繁按动的使用强度。上盖中部嵌入矩形液晶显示屏安装槽，槽位周圈设计0.3mm高的限位挡边，屏幕装配后可与上盖表面保持齐平，既避免屏幕突出受磕碰损坏，也能减少户外强光下的边缘反光，提升读数清晰度。上盖顶部的圆柱形凸起为表笔收纳座的安装位，

　　内部设计卡扣结构，可在非使用状态下固定表笔插头，避免表笔线缠绕拉扯，适配移动作业时的收纳需求。机身侧部的接口布局充分考虑操作习惯，一侧设置标准USB数据接口，可用于测量数据导出、设备固件升级，接口处设计内凹式防护边，减少插拔时的接口受力，同时避免日常握持时误触接口；另一侧的圆形金属接口为大电流测量专用表笔座，采用内嵌式铜套结构，接触电阻小于5mΩ，可承载10A持续电流的测量需求，接口周圈设计绝缘防护凸台，防止表笔插拔时的误碰短路。整机采用上下盖扣合的装配结构，结合面处设计连续的密封胶条安装槽，装配后可达到IP54级防护能力，适配户外作业时的粉尘、零星溅水场景，避免内部电路板受侵蚀。机身下部的Type-C接口为设备充电接口，

　　支持通用手机充电器供电，无需配备专用充电适配器，降低现场使用的配件携带负担。从内部空间排布来看，上下盖合模后内部预留12mm的电路板安装空间，可容纳主控PCB、锂电池组、信号调理模块，电池仓位于机身下部靠近充电接口的位置，重心靠下，握持时手感更沉稳，减少长时间手持的疲劳感。整机边角全部采用R3-R5的圆角过渡，无尖锐棱角，避免作业时磕碰划伤手部，同时提升外壳的抗摔性能，1.2米高度自由跌落至水泥地面时，外壳无开裂、内部元器件无松脱。从安装边界来看，整机外形尺寸控制在120mm70mm28mm范围内，可轻松放入工装裤口袋、工具包侧袋，适配单人随身携行的需求，机身重量控制在180g以内（不含表笔），长时间单手握持操作无明显负重感。

　　结构设计过程中充分考虑注塑生产的工艺性，所有外壳壁厚均匀控制在2.2mm，无壁厚突变区域，避免注塑成型时出现缩痕、翘曲问题，所有加强筋厚度不超过壁厚的0.6倍，防止表面出现缩印，卡扣的拔模斜度设置为1.5度，保证开模时顺利脱模，无需后续大量修模工作。在功能适配层面，结构预留的屏幕安装位可适配1.8英寸段码液晶屏或同尺寸OLED屏，可根据不同成本定位的产品需求灵活更换屏幕组件，无需修改外壳主体结构；按键孔位兼容圆形轻触开关或硅胶按键两种方案，适配不同的按键手感需求。表笔座的安装位置距离机身侧边10mm，握持时手指不会遮挡表笔插拔位置，单人即可单手完成表笔插拔操作，无需双手配合，提升高空作业、狭小空间作业时的操作便利性。机身背部设计有隐藏式支架安装槽，可选配折叠支架，实现桌面放置时的45度仰角摆放，适配实验室台面上的长时间测量读数需求，支架采用可拆卸结构，损坏后可单独更换，无需更换整个外壳。
