圆形迷你USB接口电子模组结构设计

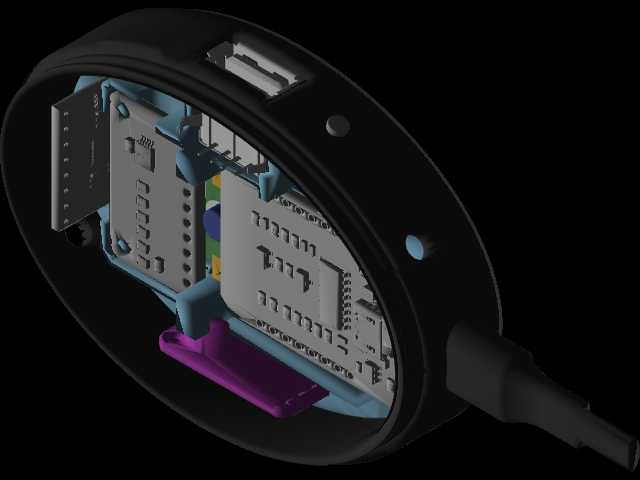

　　这款圆形迷你USB接口电子模组，最初的设计出发点是适配穿戴式便携监测设备的供电与数据传输需求，这类设备通常对内部空间利用率要求极高，同时还要兼顾日常使用中的抗挤压、线材防拉扯性能，所以整体采用了正圆形的外壳轮廓，没有突出的棱角，既可以嵌入圆形的设备壳体内部，也能作为独立的外接转接头使用，外壳边缘做了0.3mm的圆角过渡，避免装配时刮伤设备外壳或者操作人员的手部。从内部结构来看，整个模组的PCB板采用异形裁切，完全贴合圆形外壳的内部弧度，没有多余的空间浪费，板载的USB接口采用沉板式安装，接口端面与外壳表面的齐平度控制在0.1mm以内，既保证外接插头可以完全插入，也避免接口突出外壳容易被磕碰损坏。内部的支撑结构采用多组限位筋位设计，

　　分别在PCB的三个对角位置设置了定位柱，装配时PCB可以直接顺着筋位滑入到位，不需要额外打胶固定，靠筋位的过盈配合就可以实现PCB的完全固定，抗振动性能可以满足日常携带的跌落测试要求。出线端的位置做了专门的线材防弯折结构，外壳出线口处设计了内凹的弧形卡槽，线材外层的橡胶护套可以卡入卡槽内，当线材受到侧向拉扯力的时候，力会直接传递到外壳上，不会直接作用在PCB的焊盘位置，避免长期使用出现焊盘脱落、线材扯断的问题。内部不同功能的元器件做了分区布局，大尺寸的接口元件布置在靠近外壳边缘的位置，小型的贴片电阻电容布置在PCB中心区域，高低元器件之间预留了0.2mm的安全间隙，避免组装过程中元器件互相挤压造成虚焊或者元件损坏。

　　外壳的壁厚设计为1.2mm，采用常见的ABS材质注塑即可满足强度要求，外壳上下盖采用卡扣式连接，在圆周方向均匀布置了6个卡扣，扣合后上下盖的缝隙控制在0.05mm以内，不需要额外打螺丝，装配效率更高，后期如果需要维修拆解也比较方便。从安装边界来看，整个模组的最大外径为32mm，整体厚度为11mm，嵌入设备安装时只需要在设备壳体上开直径32.5mm的安装孔，将模组推入后靠外壳外圈的0.2mm凸台就可以实现轴向定位，不需要额外设计固定支架。这款模组除了用在穿戴式监测设备上，也可以适配小型便携传感器、圆形桌面迷你外设、头戴式设备的扩展接口等场景，因为整体尺寸小巧，安装方式灵活，在很多对空间有严格限制的小型电子设备上都可以适配使用。

　　设计过程中特意规避了常见的迷你USB模组容易出现的接口松动、线材易断、内部PCB晃动等问题，所有的限位结构都经过装配验证，卡扣的扣合力经过测算，日常使用中不会出现外壳意外脱开的情况，同时拆解时只需要用薄卡片沿缝隙撬开即可，不会损坏卡扣结构。内部的PCB走线做了圆弧处理，避免直角走线造成的信号干扰，USB的差分信号线做了等长设计，保证数据传输的稳定性，供电线路的走线宽度满足1A电流的载流要求，日常给小型设备供电或者传输数据都不会出现线路过热的问题。外壳表面没有做多余的装饰结构，保持光滑的圆弧面，既可以根据需求做不同的表面处理，比如磨砂、亮面、喷橡胶漆等，也可以直接在外壳表面丝印设备标识，不需要额外预留标识位置。出线端的线材预留了15mm的应力释放长度，在线材和PCB的焊接位置套了热缩管做绝缘保护，避免焊接点和外壳内部的金属结构接触造成短路。整个模组的所有零件都可以采用常规的加工工艺实现，没有特殊的工艺要求，开模成本低，适合批量生产，装配过程不需要特殊的工装夹具，工人手工就可以完成全部组装工序，生产效率较高。
