五轴立式钻孔机创新结构设计

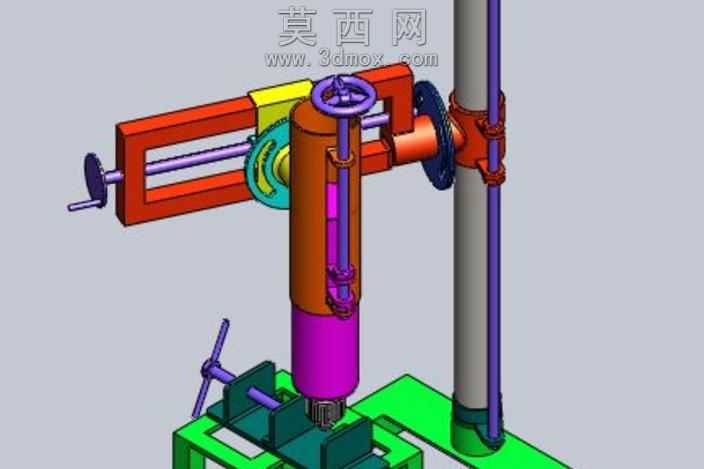

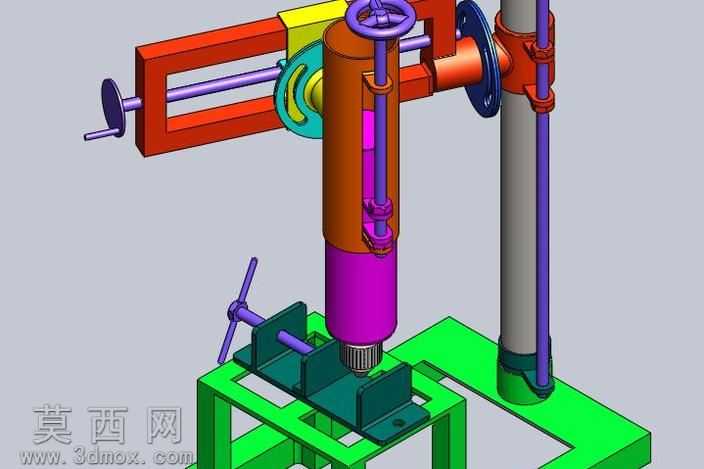

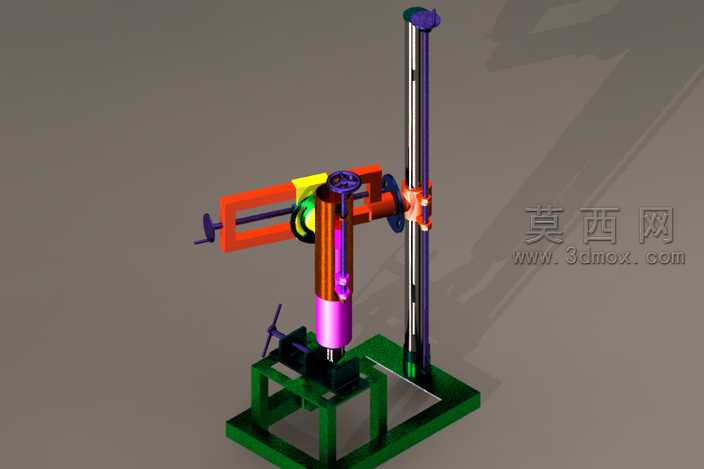

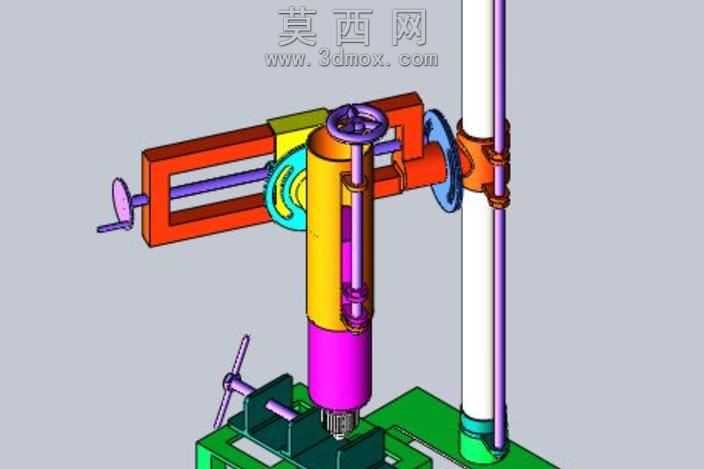

本作品为五轴钻孔机的全新结构设计三维模型，全程在三维建模环境中完成全参数化搭建，从整体布局到每一处细小的连接结构都经过严谨的尺寸校核与运动干涉验证。模型渲染阶段针对不同部件的材质特性做了精细化区分：底部支撑机架采用哑光深绿色金属材质，模拟铸铁机架的厚重质感与稳定承重属性；垂直升降立柱采用亮面金属镀铬材质，还原高精度导向柱的耐磨光滑表面特性；横向进给滑座部分搭配橙红色涂装结构件，区分不同运动模组的功能分区，操作手轮、锁紧手柄等操作件采用深色工程塑料材质，还原真实设备的操作触感与视觉区分度；主轴进给模组的缸体部分做了亮紫色金属漆面处理，清晰标识核心工作单元，各部件之间的装配缝隙、连接紧固件都做了细节还原，保证模型的真实感与装配合理性。设计思路上打破传统单轴钻孔机的加工局限，采用五轴联动的布局逻辑，在传统立式钻床的立柱升降、主轴进给、横向滑座移动的基础上，增加了多维度的角度调节结构，可实现复杂异形工件的多角度钻削加工，无需多次装夹即可完成不同方位的孔位加工，大幅提升单件小批量复杂工件的加工效率。结构设计上重点优化了导向支撑结构，加长的垂直立柱配合双导向杆布局，提升了主轴进给过程中的稳定性，降低钻削过程中的震颤问题；底部方形框架式底座预留了工装安装位，可适配不同规格的工件夹具，拓展设备的加工适配范围；各调节手轮的位置都按照人体工程学逻辑布置，操作时无需过度俯身或抬手即可完成各轴的位置调节与锁紧操作，降低操作人员的劳动强度。整体模型所有运动部件都保留了正确的装配约束关系，可直接用于运动仿真模拟，验证各轴的行程范围与运动过程中的干涉情况，为后续的实物样机制作提供完整的三维数据支撑，也可作为机械结构教学的典型案例，展示多轴加工设备的布局逻辑与结构设计要点。
