多铰接耳式三角支撑连接座结构设计

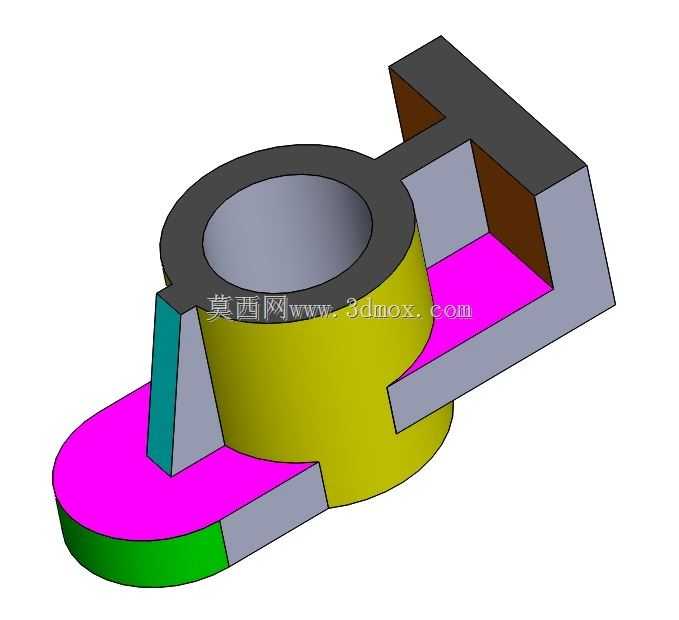

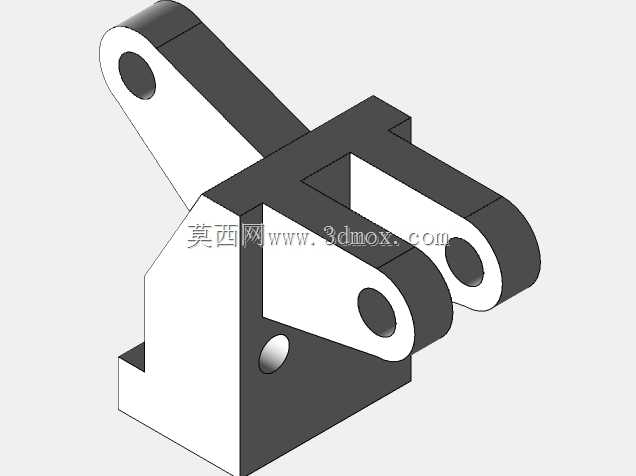

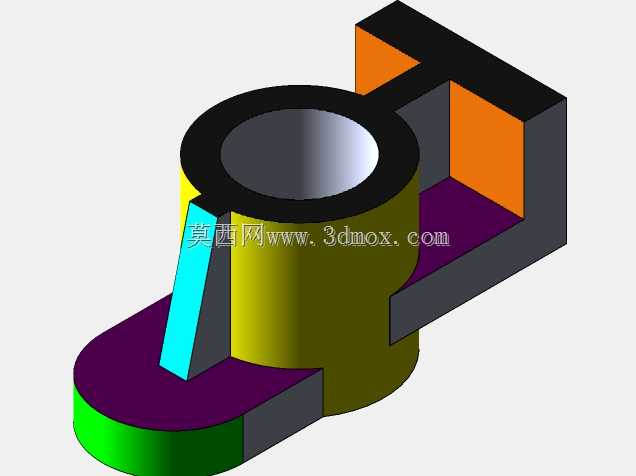

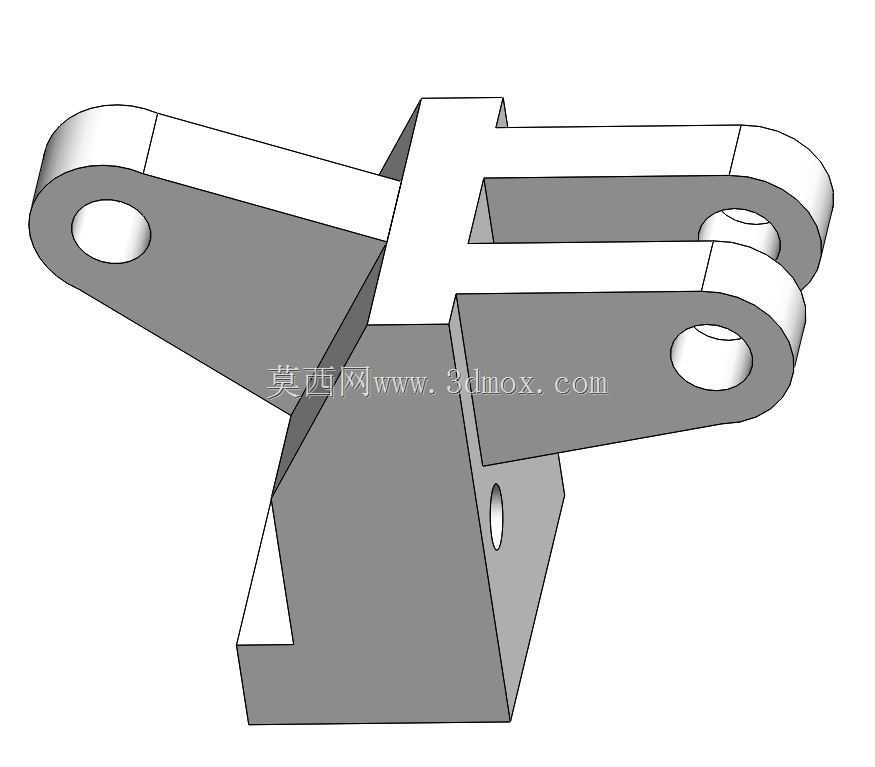

　　该铰接支撑连接座主要应用于需要多连杆同步联动的机械传动场景，常见于轻工自动化设备的连杆执行端、小型工程机械的操纵联动机构、农用机械的调节支撑部位，作为多组铰接杆件的集成安装基座，承担分散载荷、固定铰接点位、保证多连杆运动轨迹一致性的作用。从结构设计逻辑来看，整体采用三角块式的主体承力构型，主体为实心楔形块结构，底部为平整安装面，可直接贴合设备的安装基板通过侧面的螺纹孔完成锁紧固定，侧面预留的光孔为侧向定位销孔，安装时可先穿入定位销完成位置校准，再拧入紧固螺栓，避免安装过程中出现位置偏移，保证铰接点的位置精度。主体向上延伸出三组独立的铰接耳板，其中左侧单耳板与右侧上下平行布置的双耳板形成三个独立的铰接点位，

　　每个耳板端部都加工有同轴的铰接通孔，孔口做了倒角处理，方便铰接销轴的穿入装配，同时避免孔口锐边割伤销轴表面的防锈层。右侧双耳板的间距经过精准计算，刚好适配对应厚度的连杆端头插入，保证连杆摆动时不会出现轴向窜动，耳板与主体连接的根部做了大圆角过渡处理，避免应力集中导致的耳板断裂问题，这一细节在承受交变载荷的铰接场景中尤为重要，能够大幅提升构件的疲劳寿命。从安装边界来看，底部安装面的平面度要求控制在0.1mm以内，保证安装后不会出现翘曲，三个铰接孔的轴线平行度公差控制在0.05mm范围内，确保连接的连杆在摆动过程中不会出现卡滞、别劲的情况。设计过程中优先考虑了装配工艺性，所有铰接孔的直径统一采用同一种规格，

　　可使用同直径的标准销轴完成装配，减少备件种类，降低后期维护成本；主体的所有外露棱边都做了倒钝处理，避免装配和维护过程中划伤操作人员。在载荷传递路径上，外部连杆传递的载荷通过铰接销轴传递到耳板，再通过耳板与主体的过渡圆角分散到整个楔形主体上，最终通过底部安装面的紧固螺栓和定位销传递到设备基体上，三角构型的主体能够将不同方向的载荷分解为垂直安装面的压力和平行安装面的剪力，充分发挥螺栓的抗拉和抗剪性能，避免单个螺栓承受过大的复合载荷。该构件在实际使用中，可同时连接三组做平面摆动的连杆，将三个方向的运动集成到同一个基座上，相比分散布置多个独立铰接支座的方案，能够大幅减少安装占用空间，同时减少安装面的加工工作量，

　　只需要加工一块平整的安装区域即可完成整个铰接组的固定，有效降低设备基体的加工成本。在建模过程中，优先通过拉伸特征构建主体的楔形基础轮廓，再通过拉伸切除加工出各个铰接孔和侧面的定位安装孔，最后通过圆角特征完成根部过渡和棱边倒钝，所有特征的参数都可以根据实际使用的连杆规格、载荷大小进行快速调整，比如铰接孔的直径、耳板的厚度、主体的高度都可以通过修改特征参数完成系列化变型，快速适配不同载荷等级的使用场景。需要注意的是，在加工该构件时，铰接孔的内表面粗糙度需要达到Ra3.2以下，减少销轴转动时的磨损，若用于重载场景，还可在铰接孔内压入铜套或者自润滑轴承，进一步提升铰接部位的耐磨性能，延长构件的整体使用寿命。
