贴片式轻触按键带延伸触片结构

项目分类:通讯工具类 发布时间:2022-05-13 ID:635699
  • 贴片式轻触按键带延伸触片结构

  这类带头部延伸件的表面贴装轻触按键,在消费类通讯终端的内部板级布局里属于非常典型的人机交互输入元件,日常接触最多的应用场景就是便携数码设备的侧边功能触发位,比如短按触发功能确认、长按调出快捷操作、按压给主控输入电平切换信号,不需要像传统直插按键那样在PCB上预留穿孔焊盘,整条SMT产线可以一次性完成锡膏印刷、元件贴装、回流焊固化,不用后续额外安排波峰焊或者手工插装工序,对整机装配效率的提升很明显。

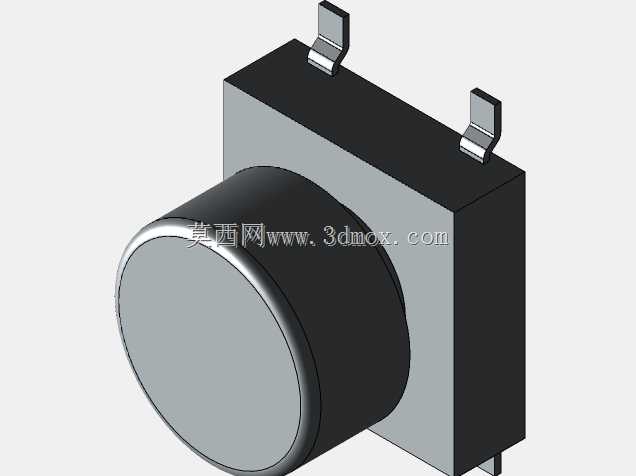

  从实际板级布局的边界条件来看,这类按键的主体基座采用方块式塑封结构,圆柱状的按压头部从基座侧面向外伸出,两个焊接引脚从基座顶面向上延伸后做折弯成型,引脚末端的平整贴装面刚好贴合PCB对应的焊盘区域,建模的时候首先要把三个核心部分的装配关系捋顺:第一是黑色绝缘塑壳的基座,它承担整个按键的内部支撑,包裹住内部的金属弹片与导通触点,塑壳的侧壁厚度要兼顾回流焊时的耐高温抗变形能力,不能在过炉后出现壳体翘曲导致按压卡滞;第二是前端的圆柱按压头,这个部分是用户外力直接作用的区域,圆柱端面做平整处理,和设备外壳的按键硅胶垫或者塑胶按键帽内侧对位,按压行程控制在轻触按键常规的0.2到0.5毫米区间,按压力度反馈清晰,不会出现虚按或者触发无响应的情况;第三是两个向上折弯的SMD焊接引脚,引脚采用弹性铜合金基材表面镀锡,既保证焊接后的导通可靠性,又能在按键承受反复按压力的时候,通过引脚的微小形变缓冲外力,避免应力直接传递到PCB焊盘造成焊盘脱落。

  做结构设计的时候,首先要核对整机内部的堆叠空间:这类侧贴按键往往布置在PCB板的边缘位置,圆柱按压头朝向设备外壳的侧边开孔方向,所以基座在PCB板面上的占用长宽尺寸要和周边的屏蔽罩、相邻阻容元件、连接器预留出安全间隙,一般塑壳侧边和周边元件的净空留0.3毫米以上,避免贴装的时候出现元件干涉。两个折弯引脚的成型高度要严格匹配PCB的厚度方向坐标,引脚的贴装面和PCB板面的共面度误差必须控制在0.1毫米以内,否则回流焊的时候容易出现虚焊、立件缺陷。和常规卧式轻触按键不同,这款的引脚是从基座顶部向上延伸再外翻,这种结构的好处是焊接完成后,按键主体可以悬伸在PCB板的侧边外侧,不需要把整个按键基座都布置在PCB板面范围内,极大节省了板内的宝贵布线空间,特别适合如今内部堆叠极度紧凑的超薄通讯设备。

  从功能特性上看,这类SMD轻触按键属于常开型瞬时开关,常态下内部弹片和两个固定触点处于断开状态,主控IO口检测到的是默认电平,当按压头受到外力向内挤压,内部弹性金属弹片发生形变,把两个导通触点短接,回路导通后主控检测到电平跳变,识别到按键输入;撤去外力后弹片靠自身弹力复位,回路重新断开,完成一次触发循环。头部延伸的圆柱结构相比普通平贴按键,不需要在设备外壳上做高度很高的凸起按键,外壳侧边只需要开出很小的避让孔,通过内侧的软胶垫把按压力传递到按键端面,既能保证整机外壳的外观完整性,又能实现防尘防泼溅的密封效果。

  建模过程中处理装配公差的时候,要重点考虑几个配合维度:按压圆柱的外径和外壳按键孔的内壁间隙,单边留0.15到0.2毫米的活动间隙,避免温度变化出现塑胶胀死导致按键无法回弹;引脚折弯处的圆角不能做尖锐直角,否则反复受力后容易出现金属疲劳断裂,折弯内R一般取0.2到0.3毫米,兼顾成型工艺性和结构强度;塑壳基座和内部金属弹片的容纳腔尺寸要预留弹片的活动空间,腔体内壁不能有多余的拔模斜度毛刺,否则弹片运动过程中卡滞会造成按键手感变差。在板级布局阶段,两个焊盘的走线要尽量短,直接连接到主控的按键输入引脚,走线避开高频信号区域,防止按键触发时引入干扰造成误触发;焊盘的尺寸设计要和引脚末端的贴装面完全匹配,焊盘外延预留0.2毫米的锡量扩散区域,回流焊后形成饱满的浸润焊点,既能保证导电性能,又能提供足够的机械固定强度,承受数千次甚至上万次的反复按压不会出现引脚脱焊。

  这类按键除了通讯终端之外,也广泛用在便携数码配件、小型工控手持终端、蓝牙耳机操控盒、超薄智能家居遥控器这类对安装厚度、板内空间占用要求苛刻的产品上,选用的时候只需要根据整机外壳到PCB板面的堆叠距离,调整按压圆柱的伸出长度,就可以适配不同厚度的外壳结构,不需要重新开模修改按键主体基座,通用性很强。
