航模用金属齿轮数字舵机结构设计

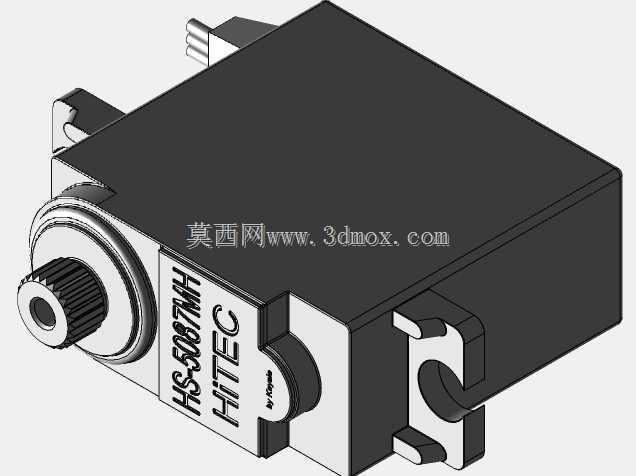

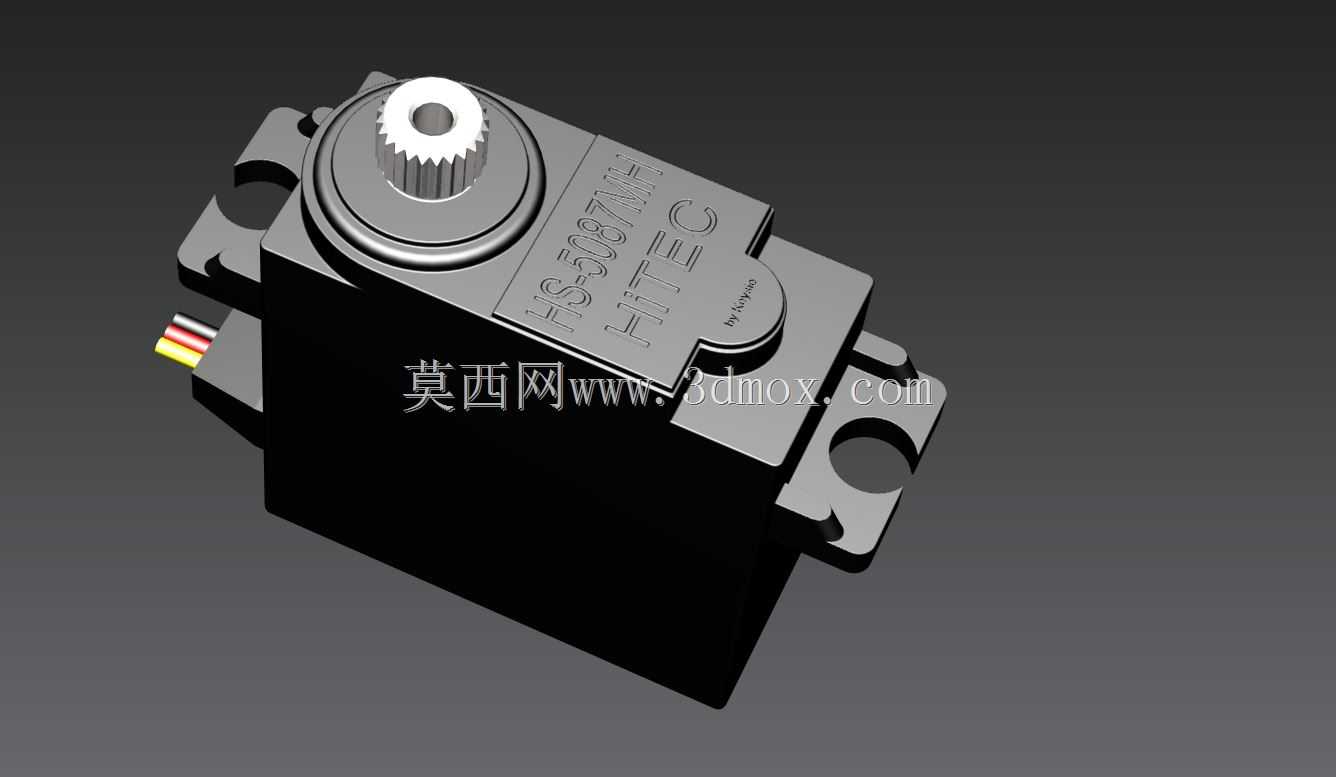

这款舵机的三维结构还原，完全参照实物装配关系搭建，从输出齿盘到内部减速组、驱动电路板、电位器反馈组件的位置都做了精准对位，外壳上的安装耳、走线槽、品牌标识位都和实物一致，没有做简化处理，方便结构工程师直接参考做安装适配。在航模、小型机器人关节、遥控车转向这类场景里，这类舵机是核心的角度执行部件，靠PWM信号控制输出轴转角，能在指定角度范围内保持锁止力矩，相比普通电机不需要额外做位置反馈闭环，集成度更高，适合空间紧凑、负载不大的往复摆动工况。做结构设计的时候，首先要卡准安装边界，两侧的安装耳孔中心距是选型时的核心参数，输出齿盘的模数、齿数要和配套的舵机臂匹配，出线口的位置要避开周边结构件，防止走线被挤压磨损，外壳上的散热筋位置也不能和安装位的其他零件干涉。从功能特性来看，金属齿轮组的设计能承受更大的冲击负载，比塑料齿轮款的抗过载能力强不少，输出轴的轴承支撑结构能减少径向旷量，提升角度控制的重复精度，外壳的密封槽设计可以阻挡日常使用中的灰尘、溅水进入内部，延长使用寿命。设计思路上，把驱动电路、减速箱、位置反馈元件全部集成在一个矩形壳体内，最大化压缩安装体积，顶部的输出轴居中布置，两侧安装耳对称设计，不管是正装还是倒装都能适配，出线端从侧方引出，不会占用输出轴周边的安装空间，方便在狭窄的模型机身、机器人关节腔内布置。做设备选型的时候，除了关注输出力矩、转动速度参数，还要核对外形的长宽高尺寸，尤其是输出轴顶端到安装面的高度，避免装配后舵机臂和周边结构剐蹭，安装耳的孔径要匹配常用的M2或者M2.5固定螺丝，不需要额外扩孔就能直接装配。这个三维模型把所有装配间隙都做了还原，比如齿轮之间的啮合侧隙、输出轴和轴承的配合间隙、外壳上下盖的止口配合尺寸，都和实物一致，用来做机构运动仿真的时候，能真实模拟舵机摆动时的运动范围，不会出现和周边零件的干涉误判，也可以直接用来做安装位的结构开孔定位，省去手动测绘的步骤。
