直插式侧按按键开关精密结构造型

项目分类:通讯工具类 发布时间:2022-05-13 ID:635700
  • 直插式侧按按键开关精密结构造型
  • 直插式侧按按键开关精密结构造型

  这款小型按键开关的三维结构,围绕消费类通讯终端、便携数码设备的板载人机交互需求搭建,在整机堆叠阶段属于典型的板级操作元件,常布置在设备侧边框、功能按键区或者调试面板上,承担触发信号输入、功能切换、复位确认这类基础交互动作。从整机装配的实际场景来看,这类元件需要同时兼顾PCB焊接兼容性、外壳按键行程匹配、操作手感一致性以及长期按压的结构可靠性,建模过程中每一处尺寸边界都要和整机结构、电路板布局做联动校核,避免出现装配干涉、按键卡滞或者按压无反馈的问题。

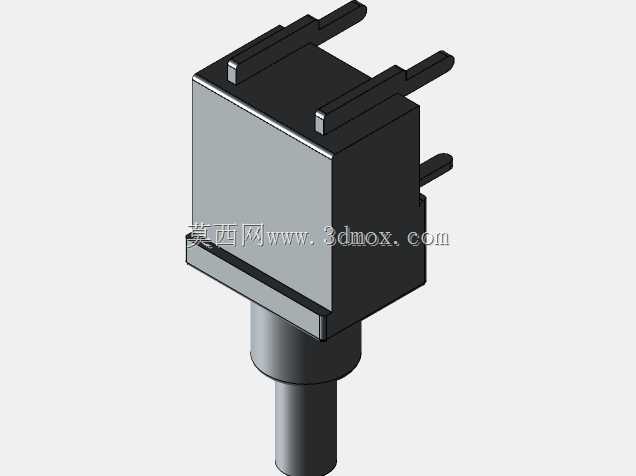

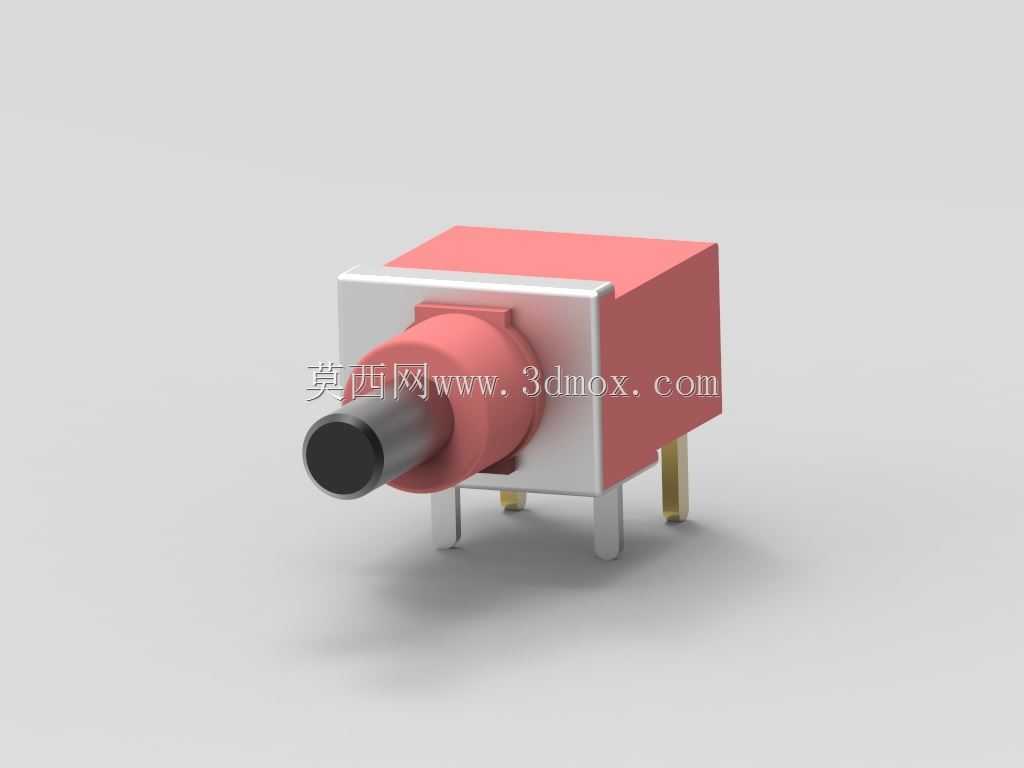

  从外观结构拆分来看,元件主体分为基座壳体、操作柱塞、金属插针三个核心部分。基座采用方块式绝缘壳体,一侧设置金属定位挡片,既可以在插件过波峰焊时贴合PCB板面起到预定位作用,也能在外壳按键按压时承受侧向分力,避免柱塞偏斜卡滞。前端伸出的圆柱形操作柱塞是直接承接按压力的部位,柱塞端部做了同轴阶梯设计,最外端的金属端头可以和整机外壳的硅胶按键、塑胶按键柱直接对位,按压时外力沿柱塞轴线传递到内部触片结构,完成电路通断切换。底部伸出的三根金属引脚为直插式设计,引脚间距按照标准板级插件规范排布,其中两根为信号通路引脚,第三根为定位固定脚,过波峰焊后三个焊点同时将元件牢牢固定在PCB上,相比两引脚结构抗侧向冲击能力更强,在设备跌落、反复按压的工况下不容易出现引脚脱焊、元件歪斜的问题。

  建模时首先要锁定的是安装边界尺寸:基座的长宽高决定了PCB上需要预留的元件占位空间,侧装在通讯设备边框内时,基座侧面和设备外壳内壁之间要预留至少0.3mm的安全间隙,避免壳体注塑公差累积挤压开关本体导致柱塞无法回弹。柱塞的伸出长度是整机按键设计的核心匹配参数,柱塞顶端到PCB板面的高度需要和外壳按键的行程、按键裙边的压缩量做匹配:如果柱塞伸出过长,外壳装配后会长期压住开关,导致按键常触、功能误触发;如果伸出过短,则会出现按键按到底都无法触发开关的问题,实际堆叠时通常会预留0.1-0.2mm的按压余量,保证按键在自由状态下和柱塞端头轻微接触或者保留极小间隙,按压行程走到1/2到2/3位置时开关完成触发。

  引脚部分的建模需要严格对应PCB封装尺寸,引脚的截面尺寸、引脚伸出基座底部的长度、相邻引脚的中心距都要和PCB钻孔孔径、焊盘尺寸匹配,直插引脚穿过PCB后露出板面的长度控制在1.2-1.8mm区间,既可以保证波峰焊时焊锡充分浸润引脚形成可靠焊点,也不会因为引脚露出过长触碰下方的屏蔽罩或者其他元件。其中加粗的定位脚对应的PCB安装孔可以做稍大的间隙设计,插件时能够容忍轻微的位置偏差,降低插件工序的对位难度,适合批量生产的流水线作业。

  内部功能逻辑上,这类开关属于瞬时接触型微动结构,常态下内部触片处于断开状态,按下柱塞时推动内部弹性触片形变,让两个信号引脚连通,松开后弹性触片回弹,电路恢复断开,整个触发行程通常在0.8-1.5mm之间,操作按压力控制在100-200gf区间,既不会因为按压力太轻导致口袋里误触,也不会因为按压力过重影响操作手感。结构设计上基座的绝缘壳体采用耐高温工程塑料材质,可以承受波峰焊时的高温冲击,不会出现壳体融化、形变的问题;前端柱塞和基座孔位之间采用小间隙配合,既可以保证柱塞沿轴线顺畅滑动,也能阻挡日常使用中的灰尘、汗液进入开关内部,避免触片氧化接触不良。

  在整机结构校核阶段,需要重点模拟按压工况的受力路径:当用户从侧面按压外壳按键时,按压力通过按键柱传递到开关柱塞,再通过开关本体传递到PCB板面,此时三个焊点会承受少量的侧向力矩,定位脚的存在可以分担大部分侧向力,避免信号引脚长期受交变力出现疲劳断裂。同时建模时需要同步检查按键的活动空间,外壳按键的活动行程要大于开关本身的触发行程,保证按压到位后触片可以可靠接触,松开后按键可以在自身硅胶弹力或者开关回弹力作用下复位,不会出现卡键问题。这类开关虽然属于整机里的小型元件,但直接决定了用户的操作交互体验,每一处配合尺寸的偏差都可能导致按键手感变差、功能失效,因此三维建模阶段必须把安装边界、配合间隙、引脚封装、行程匹配所有细节都落实到位,才能给后续的结构验证、生产装配提供准确的数模依据。
