六米铝合金垂钓作业渔船结构设计

　　这套三维结构围绕内河与近岸浅水水域的小型作业需求展开，船体总长控制在六米级别，采用铝合金板材焊接成型，核心定位是兼顾垂钓休闲、浅海收笼、沿岸短途转运的轻型作业载具。整船建模从船体型线起步，先确定艏部破浪升角与艉部平底过渡段，艏部做上翘外飘造型，低速航行时可压制船头浪涌，减少甲板上浪；艉部采用宽平底设计，停泊时稳性余量充足，外挂舷外机的安装基面平整，尾封板预留了机座固定孔位与操舵走线空间，适配小马力外挂推进装置。

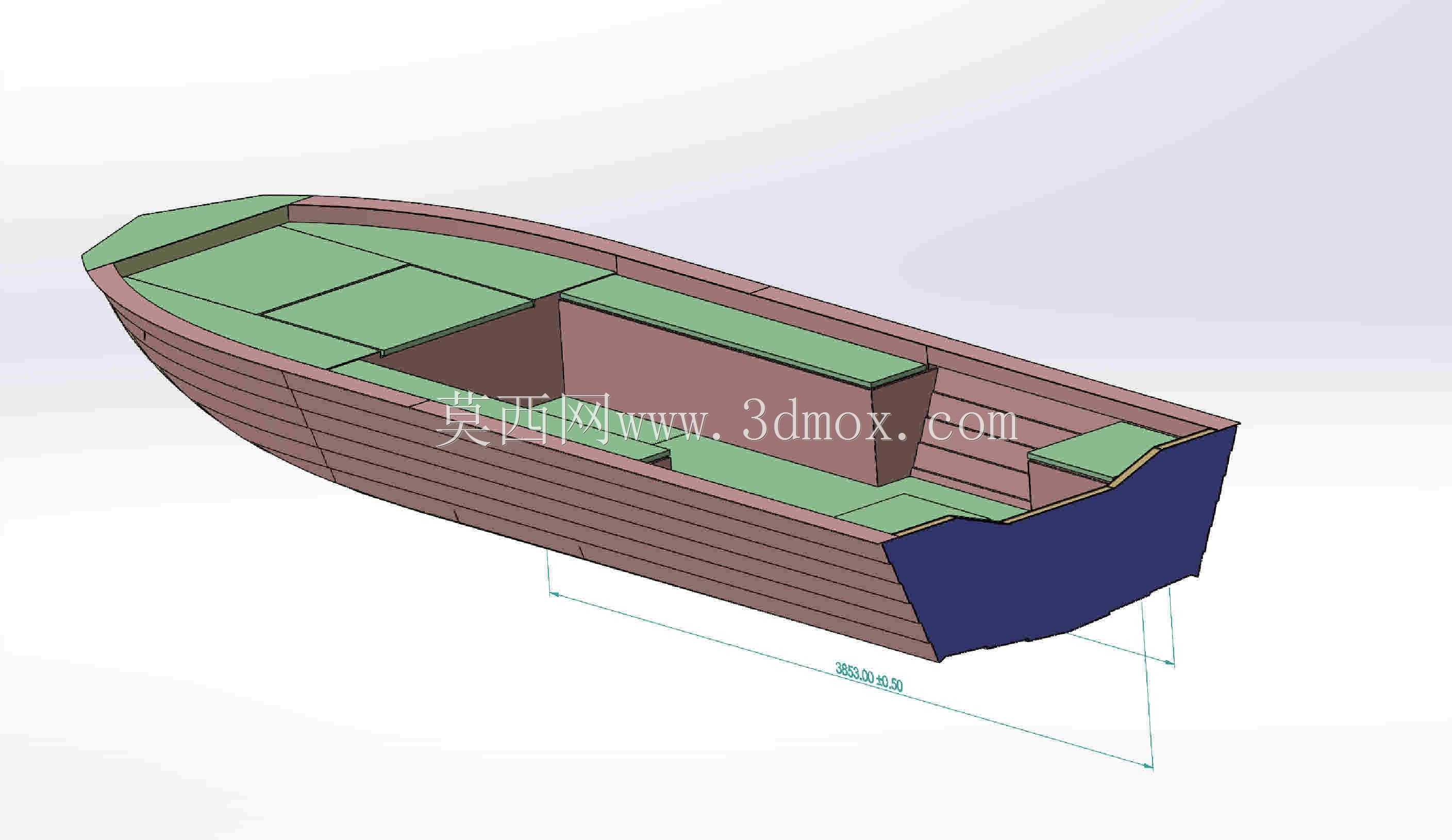

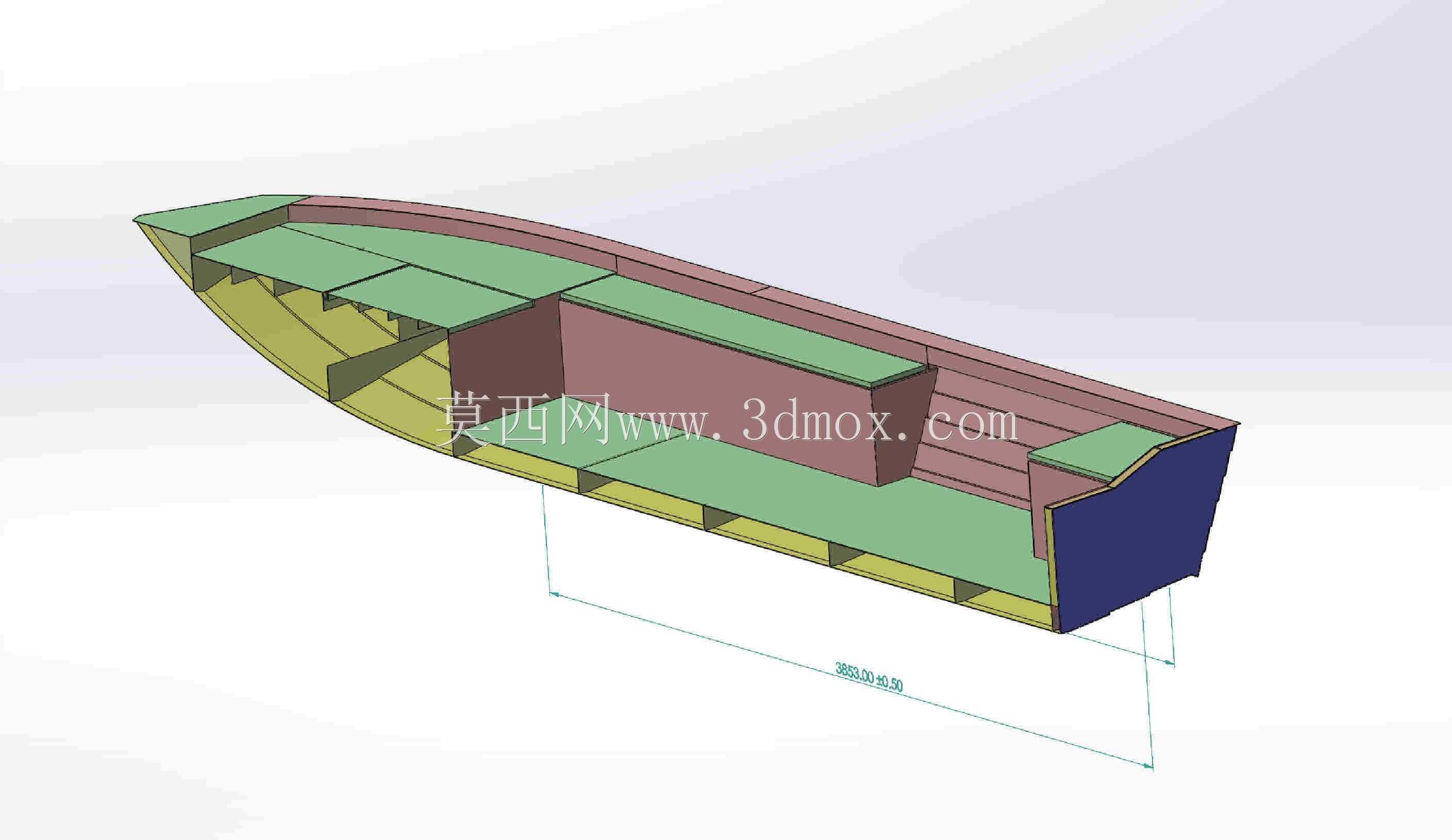

　　船体外壳采用分块铝板拼接建模思路，舷侧外板沿船长方向分段排布，板缝对齐内部肋骨站位，既符合铝焊施工的拼板顺序，也让后期板材下料可以直接从三维结构导出展开轮廓。内部横向肋骨按等间距布置，肋骨与舷侧外板、船底板采用角接焊接结构，肋骨上端连接舷侧顶边的加强纵桁，下端与船底中纵桁贯通，形成完整的板架承载体系。船底中纵桁沿船长全程贯通，在机舱区域、船中站立区域做局部加厚补强，承受航行时的浅水擦碰与整机重量载荷。

　　甲板布局围绕作业动线划分：船艏区域设置连续储物舱盖，下方为封闭锚链舱与钓具储物空间，舱盖做平齐密封处理，避免作业时绊倒；船中两侧留出贯通的通行过道，过道内侧设置长条坐凳，坐凳内部为空心浮力舱，既提供乘员乘坐位置，也为整船提供储备浮力，即便单侧进水也能维持基本浮态；船艉区域留出开阔作业平面，可放置钓箱、小型起笼绞车或者冷藏渔获箱，尾甲板两侧设置系缆桩与护舷安装位，靠泊时可直接挂橡胶护舷缓冲碰撞。

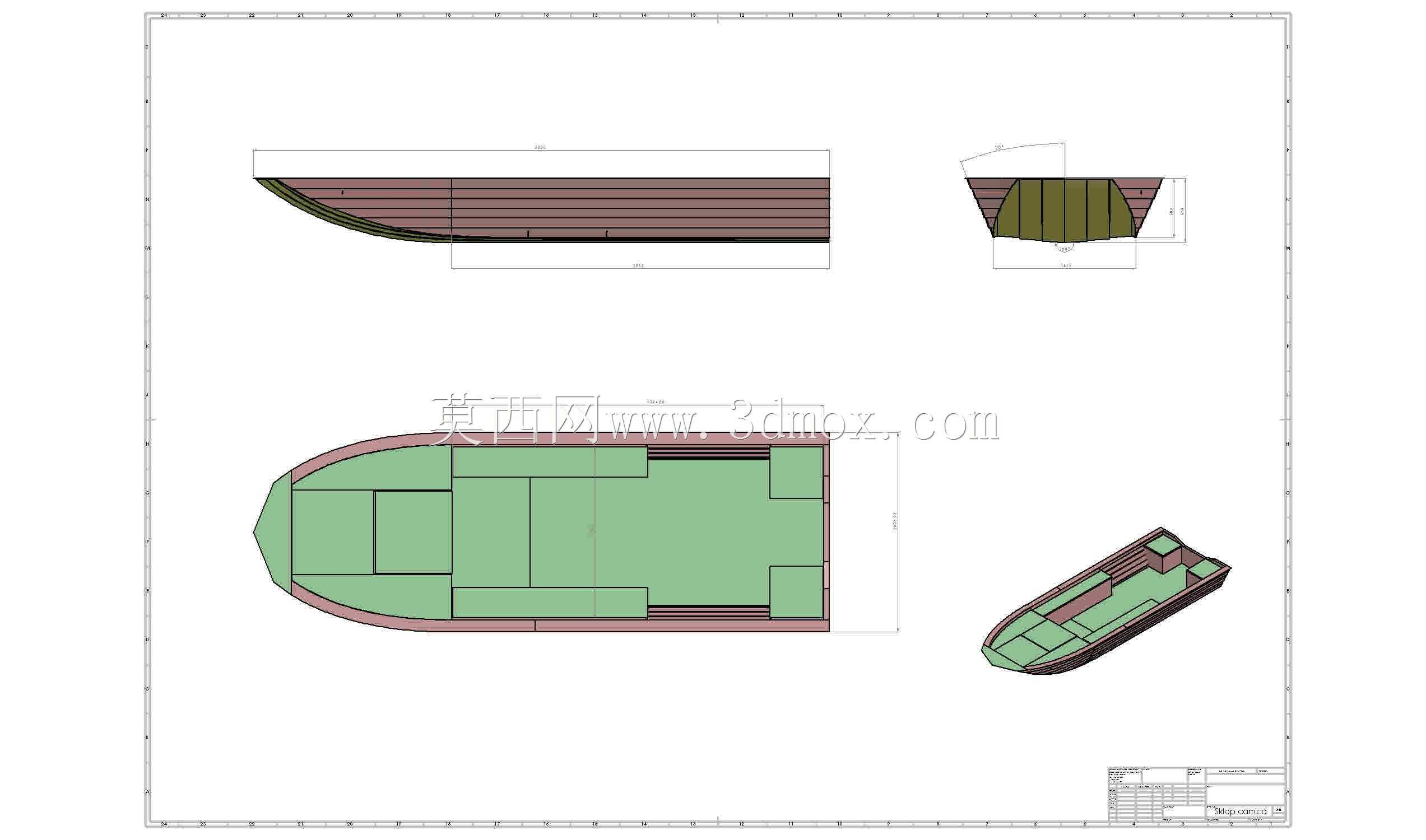

　　建模过程中对安装边界做了明确约束：船体型宽控制在两米以内，满足普通小型拖车的公路运输宽度要求，整车转运时不需要额外办理超宽手续；船体干舷高度结合作业人数核定，满载三名作业人员加配套钓具时，干舷仍保留足够安全余量，不会出现舷边进水风险。船内底板做分段防滑铺装建模，作业区域的地板表面预留防滑纹路安装位，避免沾水后人员滑倒。舷侧顶部沿船长设置通长护缘，既可以遮挡铝板焊接的边缘毛刺，也能在靠泊碰撞时吸收侧向冲击力。

　　针对铝合金焊接的变形特性，结构设计时在板架拼接处预留了焊接收缩余量，三维装配里同步校验了所有内部筋板的焊接可达性：所有角焊缝位置都预留了焊枪操作空间，不存在封闭死角无法施焊的问题。船体内部在船底最低处设置了集水凹槽，配套安装排水塞，作业后冲洗甲板的积水可以自然汇流到最低点排出，不需要额外挪动舱内设备。

　　从使用场景来看，该船型吃水极浅，枯水期河道、近岸养殖区、礁石边缘浅滩都可以抵达，相比玻璃钢渔船，铝合金船体抗冲击韧性更强，轻微触底不会出现玻纤开裂渗水的问题，日常维护只需要定期检查焊缝防腐，船体整体重量轻，双人即可配合拖车完成上岸下水操作。模型完整还原了外板分块、内部肋骨、甲板舱盖、坐凳浮力舱、尾机安装位的全部装配关系，结构工程师可以直接在此基础上调整板厚、增减舱室分隔，或者衍生出不同作业定位的同平台船型，下料阶段可直接提取各铝板的展开轮廓与肋骨加工尺寸，大幅缩短从设计到车间投产的准备周期。
