行星齿轮减速传动组件结构设计

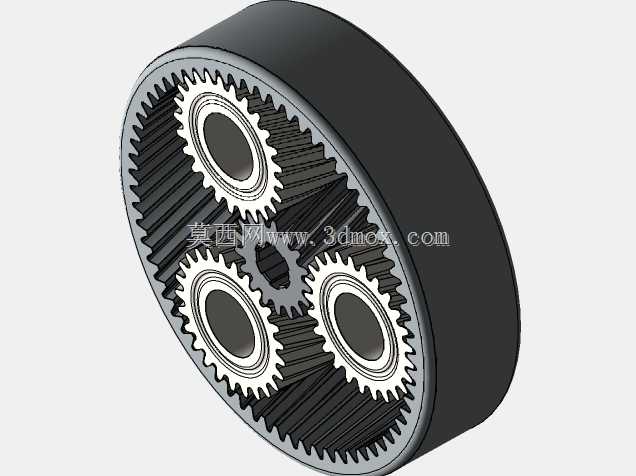

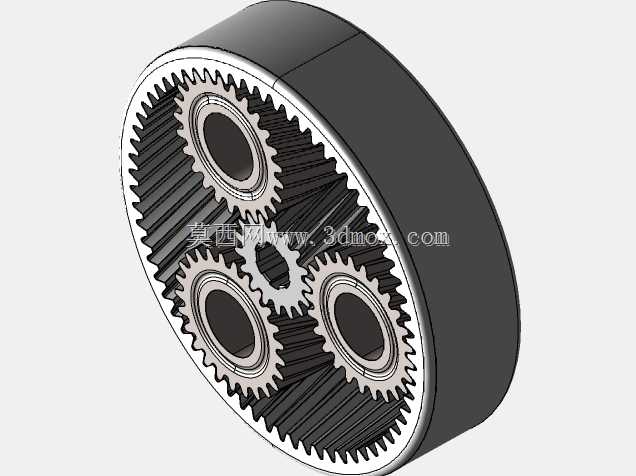

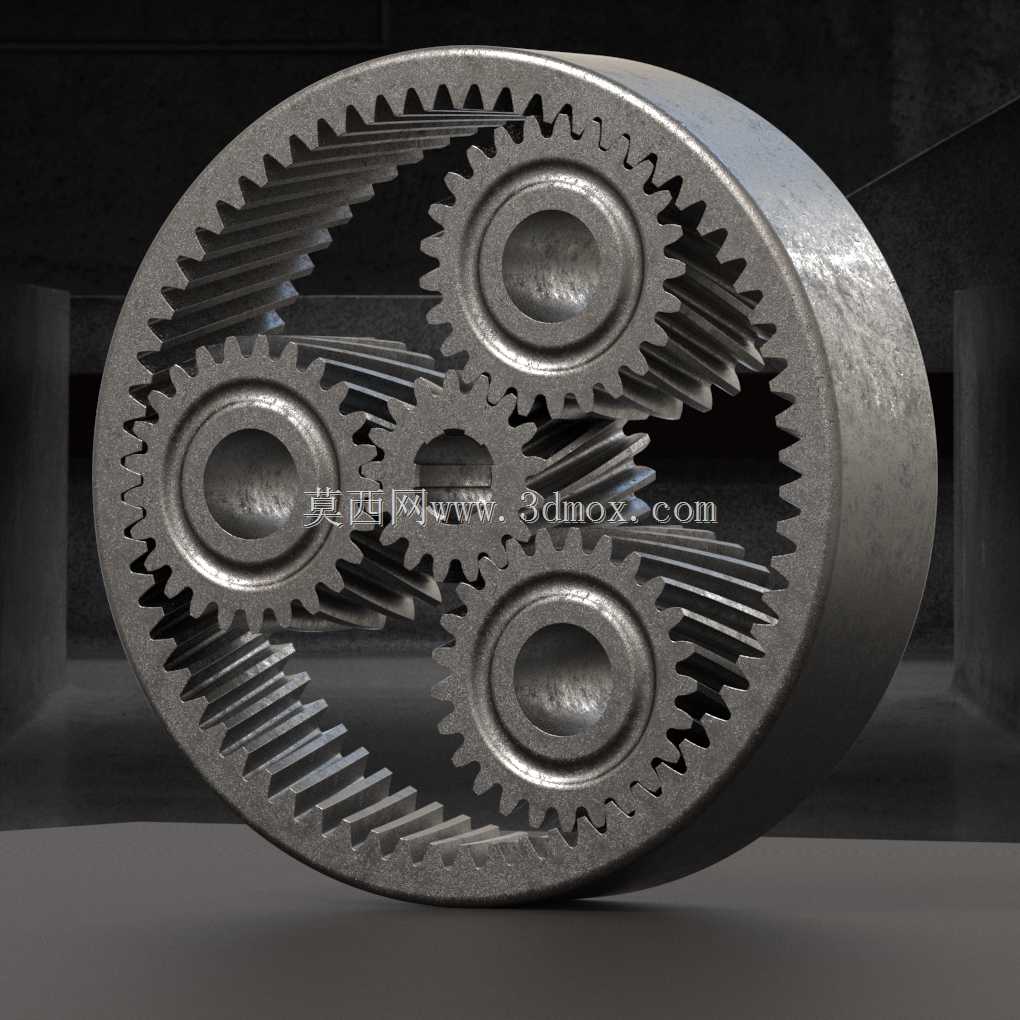

　　这套行星齿轮传动组件在结构布局上采用典型的NGW型行星啮合构型，外圈为一体式内齿圈构件，内部均布三个行星轮与中心太阳轮形成多点啮合传动关系，整体结构紧凑，同轴输入输出的布置形式能够在有限径向空间内实现较大减速比，同时承担更高的扭矩载荷。从实际设备应用场景来看，这类行星轮系广泛出现在伺服驱动减速单元、工程机械行走驱动、工业机器人关节传动、风电变桨驱动以及中小型输送设备的动力端，相比平行轴定轴齿轮减速结构，它的轴向尺寸更短，载荷由多组齿面共同分担，运行过程中啮合冲击更小，传动平稳性优势明显。

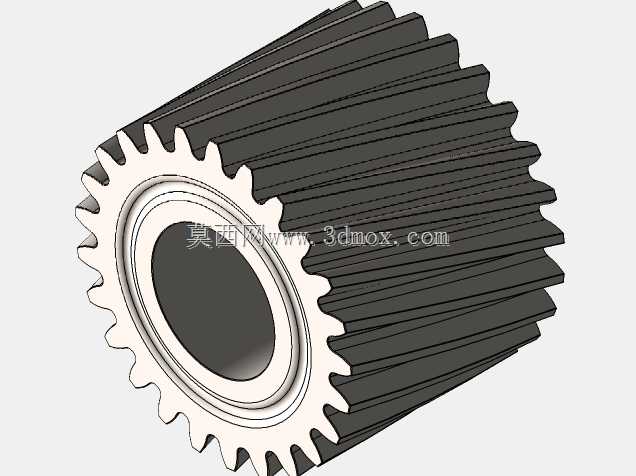

　　设计这套轮系时，首先要匹配的是安装边界约束：内齿圈的外圆直接作为减速壳体的内嵌定位面，齿圈端面预留轴向止扣台阶，装配时齿圈与壳体采用过盈或者销钉周向防转固定，避免内齿圈受载后出现周向窜动。三个行星轮分别铰接在行星架的支撑轴颈上，行星轮内孔与行星架销轴之间预留轴承安装位，实际量产结构中此处通常选配满滚针轴承或者深沟球轴承，来抵消齿轮啮合时产生的径向分力，行星架的输出端直接对接负载法兰，输入端太阳轮通过轴孔配合连接驱动电机轴，整个传动链同轴度容易保证，不需要额外布置中间过渡传动轴。

　　齿形参数匹配是这套结构设计的核心环节，内齿圈、行星轮、太阳轮三者的模数必须完全统一，齿顶高系数、顶隙系数按照标准渐开线圆柱齿轮规范选取，配齿阶段首先要满足邻接条件：三个行星轮均匀分布在太阳轮周围，相邻两个行星轮的齿顶圆不能发生运动干涉，因此行星轮的齿顶圆直径必须小于中心圆上相邻两个行星轮轴心的弦向间距；其次要满足同心条件，太阳轮与内齿圈的轴线重合，太阳轮分度圆半径加上两倍行星轮分度圆半径必须等于内齿圈的分度圆半径，保证啮合侧隙均匀；最后还要满足安装条件，太阳轮齿数、内齿圈齿数之和需要能被行星轮个数整除，才能让三个行星轮顺利装入并同时和两个中心齿轮正确啮合，不会出现齿位错位无法装配的问题。

　　从受力特性来看，动力从太阳轮输入时，扭矩同时分流给三个行星轮，每一组啮合齿面承担的载荷仅为总扭矩的三分之一左右，因此相同额定输出扭矩下，行星齿轮组的整体体积和重量可以做得比普通定轴减速器小很多，齿面接触强度和齿根弯曲强度的冗余量也更充足。运行时内齿圈固定、行星架输出的搭配可以获得较大的减速比，若采用内齿圈联动、太阳轮锁止的不同离合组合，还能拓展出多档位变速的效果，这也是行星轮系在自动变速器当中大量应用的核心原因。

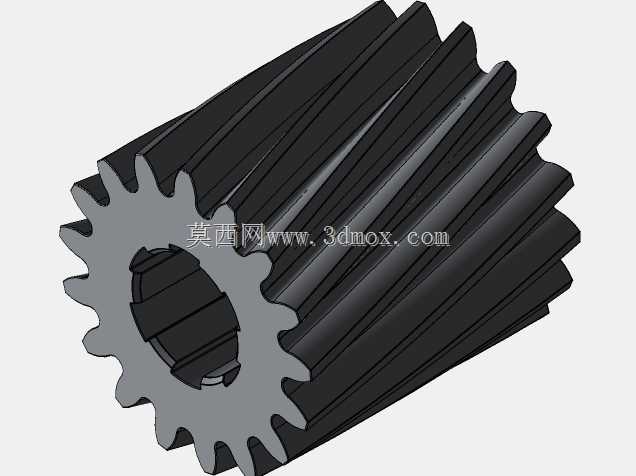

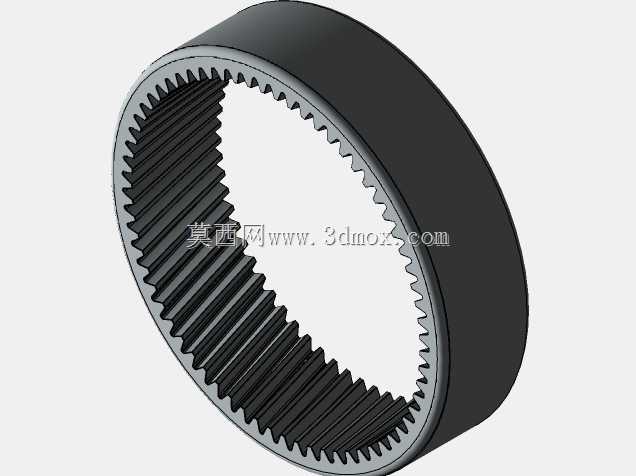

　　建模过程中齿部特征的还原要兼顾工程实用性，渐开线齿廓通过方程式驱动生成精确齿形，齿向位置根据载荷需求可以做成直齿或者斜齿，斜齿形式啮合重合度更高，噪音更低，但会附带轴向分力，需要在行星架两端配置止推轴承抵消轴向载荷。三个行星轮的安装孔位置度需要严格控制，孔位沿圆周120度均布，位置度公差通常控制在0.02mm以内，否则会出现三个行星轮受载不均，某一个齿轮齿面过早磨损点蚀的问题。内齿圈的内壁齿形加工通常采用插齿或者拉齿工艺，建模时齿根圆角要保留合理过渡，避免应力集中在齿根位置引发疲劳断裂。

　　整个组件的外围安装边界完全围绕同轴传动设计，输入端法兰对接伺服电机的止口，输出端法兰对接工作机的输入轴，外壳体外圆可以根据设备安装空间加装固定耳座或者扭力臂，用来承担减速工作时产生的反扭矩。润滑结构上在齿圈内部腔体预留润滑脂填充空间，高速工况下可以设计通油道进行飞溅润滑，两端配合旋转油封防止润滑油泄漏，同时阻挡外界粉尘进入啮合区域。这种多齿啮合的传动结构抗过载能力强，在冲击载荷频繁的工况下，载荷可以快速在三组行星轮之间均分，不会出现单对齿轮突然断齿的失效问题，长期运行的维护周期也比普通多级平行轴减速结构更长。
