斜齿圆柱传动齿轮精密结构

　　斜齿圆柱齿轮在动力传递场景中承担着把旋转扭矩从一根轴平稳传递到另一根轴的任务，常见于减速箱、进给机构、输送设备以及需要降低噪声的传动链中。与直齿轮相比，轮齿沿轴向呈螺旋角布置，啮合过程不是整齿突然进入或退出，而是沿齿宽方向逐步接触、逐步脱开，因此在中高速工况下冲击更小，传动连续性更好，对支承轴承和箱体的振动激励也相对柔和。做结构方案时，首先要明确它在传动链中的位置：如果位于高速级，通常齿数较多、模数相对较小，重点控制啮合噪声与动载；如果位于低速级，则模数偏大，齿根弯曲强度和接触疲劳强度需要重点校核。

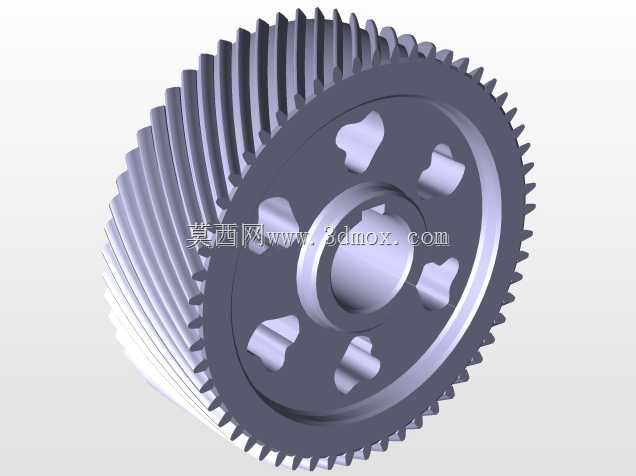

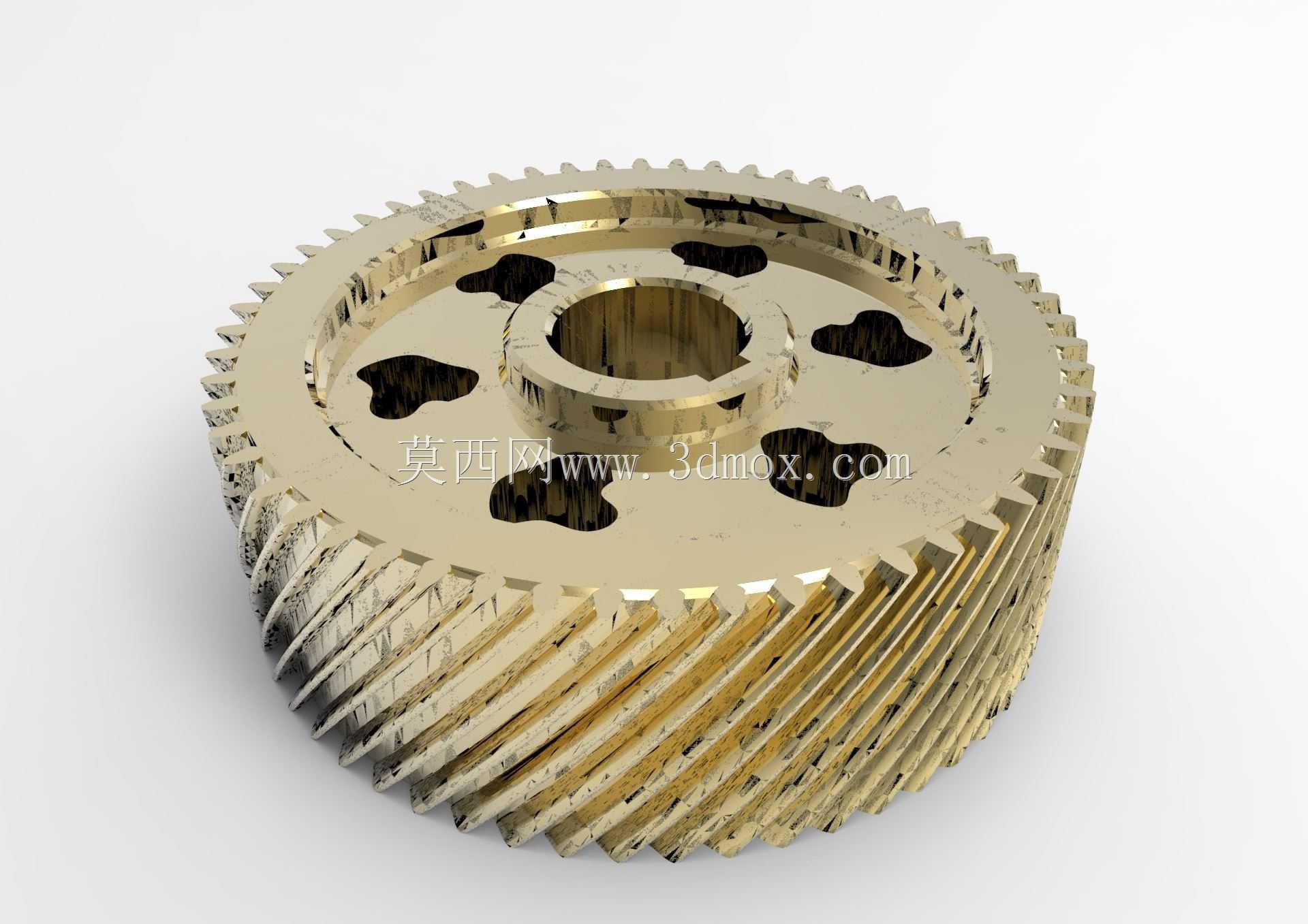

　　从外形上看，该件为盘状圆柱齿轮，外缘连续分布斜齿，齿顶圆、齿根圆和分度圆之间保持标准渐开线齿轮的几何关系。轮齿螺旋方向决定轴向力方向，装配时必须与配对齿轮的旋向对应，同时在轴承选型和轴系布置中预留轴向承载能力。齿宽不能只按强度随意加大：齿宽过小会限制承载能力，过大则容易因轴挠曲、箱体孔同轴度误差或装配偏斜造成齿向载荷分布不均，实际设计中常配合齿向修形或鼓形修形来改善接触斑点。

　　轮毂位于齿轮中心，中心孔用于与轴配合，孔内开设键槽，通过平键或类似连接件实现周向固定并传递扭矩。配合面的尺寸边界要与轴径、键宽、键深以及轴向定位台阶统一考虑：过松会在交变载荷下产生微动磨损，过紧则增加装配难度并可能引起轮毂应力集中。轮毂外径和轴向长度需要满足键槽挤压强度、轮毂壁厚以及装拆空间要求，不能为了减轻质量而削弱中心传力区域。

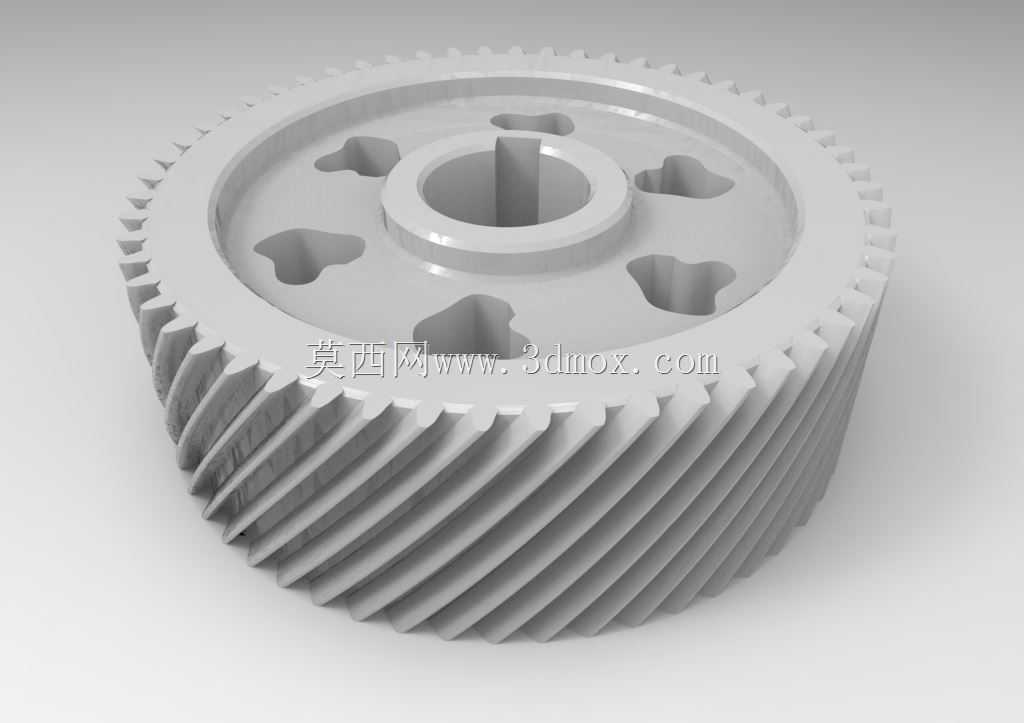

　　腹板区域采用了多个异形减重孔，孔形围绕中心轮毂均匀分布，在保证轮缘与轮毂连接刚度的前提下去除多余材料。这种布置适合盘类齿轮的轻量化思路：轮缘部分需要保持足够厚度以支撑齿圈，腹板则承担把载荷从齿圈传到轮毂的作用。减重孔数量、位置和过渡圆角都会影响应力分布，孔边若存在尖角，热处理或受载时容易成为裂纹起始点，因此三维建模时应在孔边缘保留圆滑过渡，并在二维工程图中明确圆角半径和加工要求。

　　安装边界方面，齿轮装入箱体后要核对齿顶圆与箱体内壁的安全间隙、齿宽与啮合齿轮的对齐量、轮毂端面与轴承或挡套的定位关系，以及中心孔相对于轴肩的轴向位置。若采用油润滑，需保证轮齿啮合区能够得到充分飞溅或喷油；若采用脂润滑，则要关注密封和散热条件。齿轮端面可作为加工和检测的基准，齿坯阶段就要控制端面对孔轴线的垂直度、外圆对孔的同轴度，否则后续滚齿或插齿后容易出现齿向误差和径向跳动超差。

　　建模时，齿部不应只做外观近似，而应围绕渐开线齿廓、螺旋角、模数、齿数、压力角和齿宽建立可复用参数关系。轮齿阵列或扫略成型后，需要检查齿顶、齿根过渡以及端面边缘是否连续；减重孔、键槽和轮毂之间应保持清晰的布尔特征，便于后期修改孔径、齿宽或腹板厚度。对结构工程师而言，这类模型既可用于干涉检查、装配模拟，也可作为工程图、受力分析和加工工艺编制的基础。实际投产前，还需结合材料、热处理方式、精度等级和润滑条件完成强度校核，使几何结构与工况载荷、轴系布局和箱体空间形成一致。
