电动水泵用双轴承支撑组件结构设计

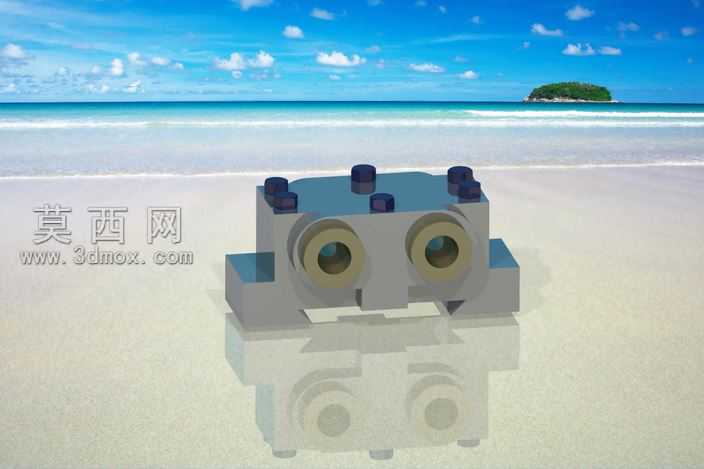

本款双轴承组件是针对电动水泵运行工况开发的核心支撑部件，建模过程中首先围绕水泵转轴的同轴度支撑需求展开结构规划，先完成主体基座的特征绘制，基座采用两侧对称的安装耳结构，预留对应螺栓过孔，可直接适配水泵壳体的安装点位，保证组件安装后的定位精度。建模时重点处理两个轴承安装位的同轴度约束，两个轴承腔的内径尺寸严格匹配标准深沟球轴承的外径公差，腔体内侧设计有对应的轴承限位台阶，可避免轴承运行过程中出现轴向窜动，同时在轴承腔外侧预留密封件安装槽位，适配水泵运行时的防水密封需求。基座顶部设计有四处均匀分布的螺栓柱结构，用于配套上盖的锁紧固定，可将两个轴承完全封闭在腔体内部，阻挡水泵输送介质中的杂质进入轴承滚道，延长轴承的使用寿命。渲染阶段采用金属哑光材质模拟铸铁基座的质感，轴承外圈赋予金属亮面材质，安装螺栓采用发黑处理的金属材质表现，背景选用简洁的浅色调突出组件本身的结构细节，通过光影调整清晰展现各部件的装配关系与结构层次。设计过程中充分考虑电动水泵运行时的转轴受力特点，双轴承并排支撑的结构可有效分散转轴转动时产生的径向载荷，降低单个轴承的负载压力，减少运行过程中的振动与噪音，同时对称式的结构设计也降低了组件的加工难度，便于批量生产时的质量管控，各安装孔位的尺寸均经过公差匹配验证，可实现与常见民用电动水泵壳体的直接适配，无需额外修改安装结构。
