工业支撑类金属立柱斜撑连接结构

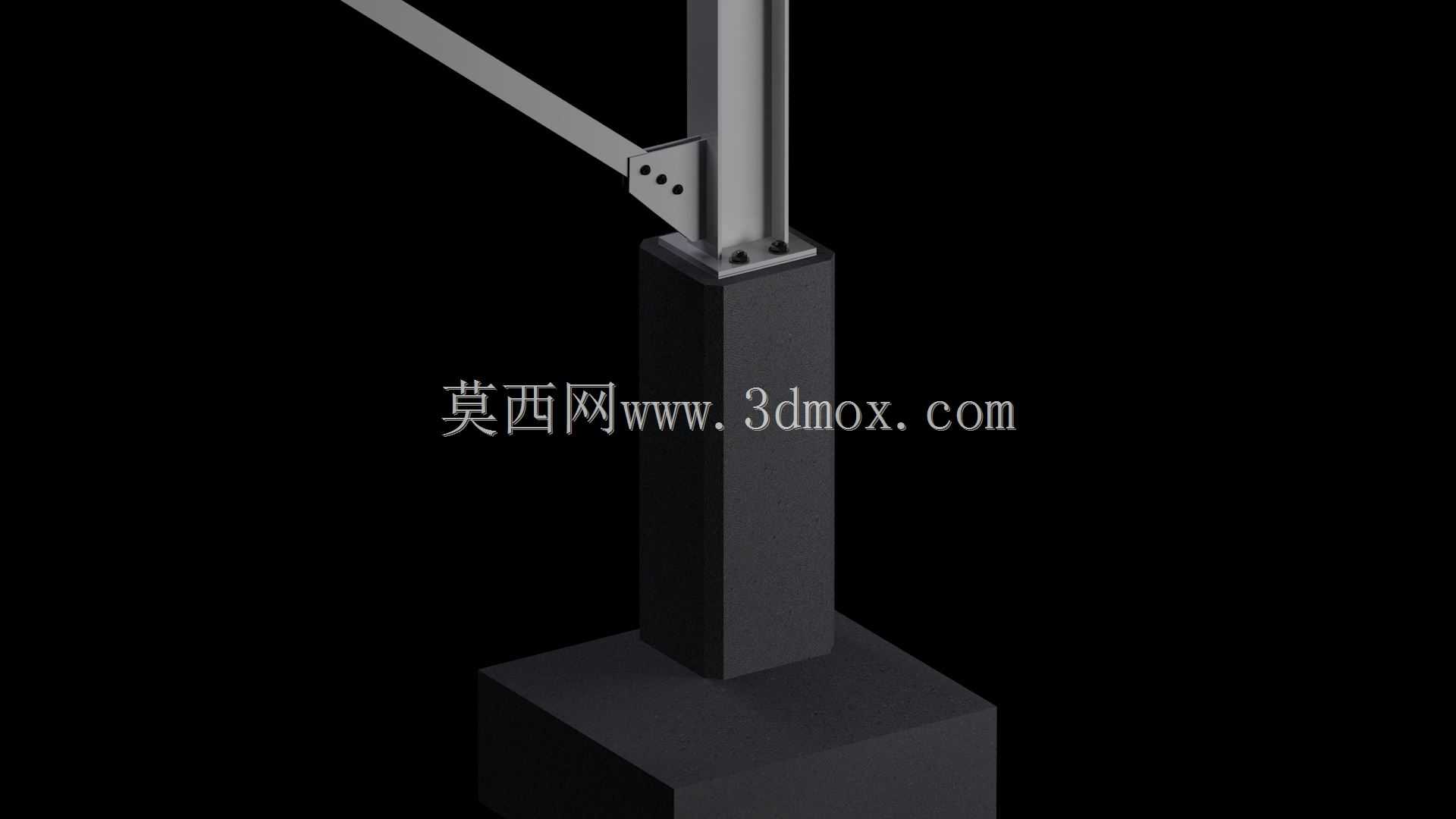

　　这套金属支撑结构构件，主要应用在工业厂区管廊架设、户外通讯基站设备挂载、轻型物料输送线侧边防护架、厂区临时操作平台搭建这类需要竖向承重搭配侧向抗剪的场景里，实际使用时承担竖向静载荷、侧向风载以及设备运行带来的小幅振动载荷，避免竖向立柱单独受力时出现失稳弯折的问题。从结构设计逻辑来看，底部采用方形实心配重基座，和竖向方管立柱采用端面法兰加螺栓锁附的连接方式，基座的接地接触面积经过核算，能够在常规硬化水泥地面安装时，不需要额外打膨胀螺栓也能满足1.2倍额定载荷下的抗倾覆要求，若安装位置处于风压较大的户外区域，可在基座预留的地脚孔位加装膨胀螺栓完成二次固定，适配不同安装场地的固定需求。竖向立柱选用标准规格的冷弯空心方管，

　　管壁厚度根据挂载载荷等级匹配，立柱侧壁预留的等距排布安装孔，既可以用来固定斜向支撑杆件，也能作为后续挂载设备支架、线缆桥架的固定点位，不需要现场二次钻孔，降低现场安装的加工工作量。斜向支撑采用角钢类型材裁切制作，和立柱连接的端板上开有三个呈三角形排布的连接孔，这种孔位排布方式相比单排双孔设计，能避免支撑件受侧向力时出现绕螺栓轴线的转动偏移，连接端板和斜撑型材采用满焊焊接，焊脚高度匹配型材壁厚，焊接后做打磨去应力处理，避免长期受交变载荷时焊缝位置出现应力开裂。设计阶段做受力校核时，特意将斜撑和立柱的连接位置设置在立柱总高度的三分之一处，这个点位的选择是经过多组受力仿真验证的，既能够最大程度抵消立柱上部受载时产生的弯矩，

　　又不会因为斜撑位置过低导致立柱上部无支撑段过长出现挠度超标，斜撑的倾斜角度控制在45度左右，这个角度下斜撑承受的轴向力和分力配比最优，不会出现斜撑自身受压失稳或者连接螺栓受剪载荷超标的问题。安装边界方面，整套结构组装完成后，基座的外轮廓尺寸不会超出常规工业通道的预留安装宽度，斜撑向外延伸的水平距离控制在合理范围内，不会占用过多的通道通行空间，在多组立柱并排安装搭建连续支撑体系时，相邻立柱的间距可以根据实际挂载的设备重量调整，单组立柱搭配斜撑的结构，在间距3米的排布方式下，能够满足顶部挂载轻型桥架、小型通讯设备的承重要求，不会出现立柱下挠超标的情况。构件的所有连接孔位都采用统一的孔径标准，适配市面上常规的8.8级外六角螺栓，

　　安装时不需要特殊定制紧固件，现场施工人员使用常规扳手就能完成全部组装作业，构件表面做了喷塑防锈处理，能够适应户外多雨、工业厂区轻度腐蚀的使用环境，不需要额外做表面防腐处理就能达到5年以上的防锈使用寿命。在细节设计上，立柱和基座连接的法兰位置，特意加了三角加强筋，这些加强筋沿立柱四个侧面均匀排布，能够抵消立柱受侧向力时法兰位置的应力集中，避免法兰和立柱焊接位置出现撕裂问题，斜撑和基座连接的位置虽然在当前展示的结构段里没有完全呈现，但预留的连接点位已经在基座上做了预埋，现场安装时只需要将斜撑下端和基座上的预留耳板通过螺栓连接即可，不需要现场焊接作业，大幅缩短现场安装的工期。
