多色密封型深沟球滚动轴承结构设计

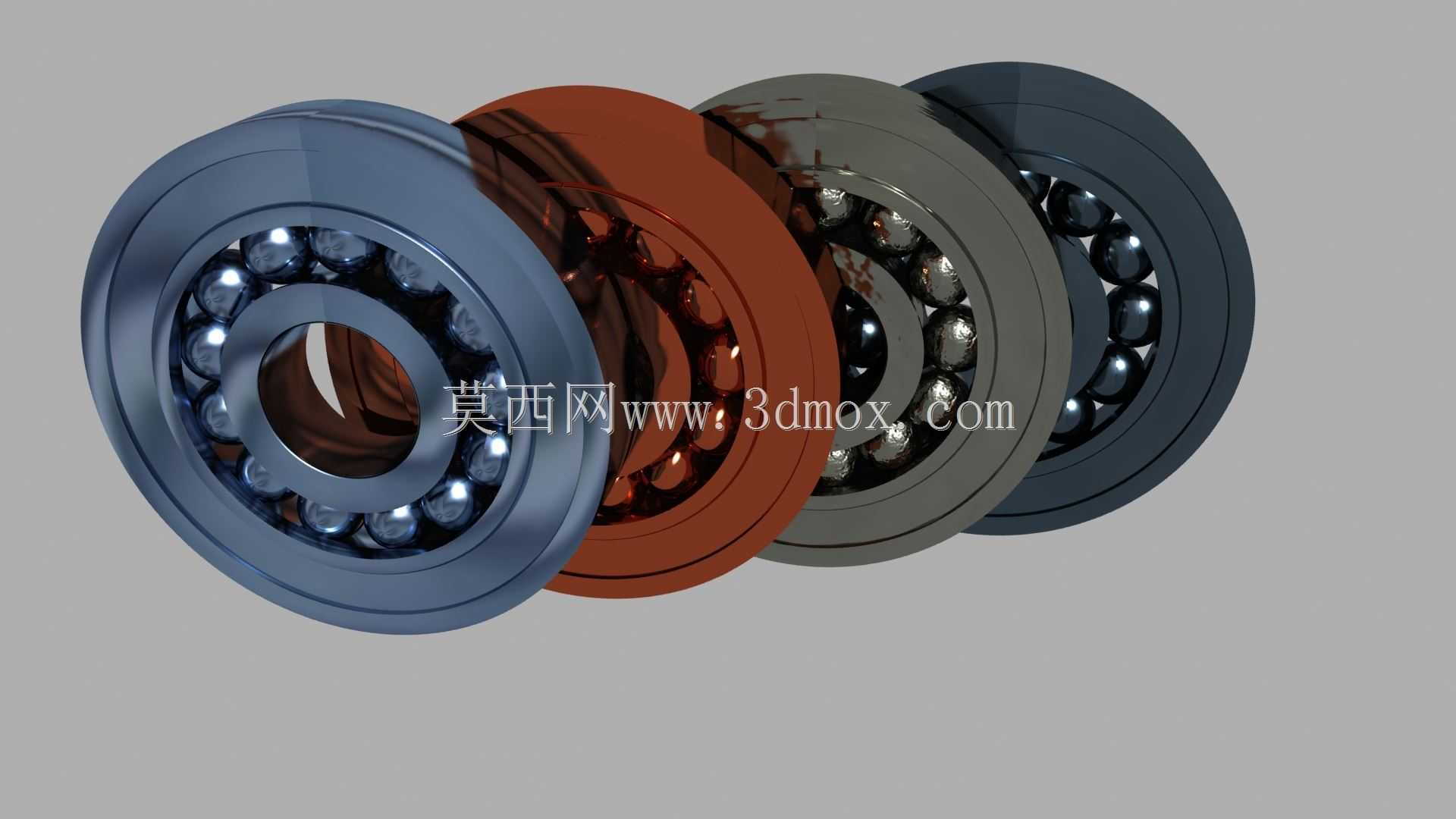

　　这套滚动轴承模型还原的是工业场景中应用最广的深沟球密封轴承结构，做了四种不同表面处理的套圈样式区分，分别对应不同工况下的选型需求。从结构上看，模型完整还原了内圈、外圈、滚动钢球、保持架四个核心组成部分，套圈滚道采用圆弧型深沟设计，滚道曲率半径略大于钢球半径，保证钢球在滚道内可以同时承受径向载荷与双向轴向载荷，这种结构特性让这类轴承可以适配高转速的旋转支撑场景。在实际工业应用中，这类轴承覆盖了从普通民用机电到重型工业设备的极宽场景：小到家用电机、办公设备的旋转轴支撑，大到输送机辊筒、机床主轴、泵类设备的旋转端、减速机的输入输出轴，都能见到同结构轴承的身影，是机械传动系统里用量最大的标准支撑部件。设计这套模型时，

　　首先明确了安装边界的约束：内圈与轴的配合采用基孔制过渡配合，保证内圈可以随轴同步旋转，不会出现跑内圈的磨损问题；外圈与轴承座孔的配合采用基轴制间隙配合，方便安装拆卸，同时预留了热胀冷缩的轴向窜动空间，避免设备运行时温升导致套圈膨胀卡滞。钢球的排布严格按照深沟球轴承的钢球中心圆直径约束，保持架采用浪形冲压结构，每个兜孔对应一颗钢球，兜孔间隙控制在合理范围，既可以分隔钢球避免钢球之间直接接触摩擦，又不会限制钢球的自转与公转运动，降低运转过程中的摩擦阻力与温升。四种不同外观的套圈分别对应不同的表面处理工艺：蓝色套圈是常规的轴承钢淬火后发黑处理，适配普通无腐蚀的室内工况；红棕色套圈是镀彩锌处理，具备一定的防锈能力，

　　可以用在轻度潮湿的户外或者有少量水汽的工况；深灰色套圈是磷化处理，耐磨性能更优，适合有一定粉尘磨损的场景；黑色套圈是带橡胶密封圈的结构，双侧接触式密封圈可以阻挡外界粉尘、水汽进入轴承内部滚道，同时锁住内部的润滑脂，适合免维护的安装场景，不需要定期补充润滑脂。从尺寸设计逻辑上，套圈的倒角尺寸严格遵循安装导向要求，内圈两端的倒角可以方便轴的装配导入，外圈的倒角可以适配轴承座孔的安装导向，避免装配时磕伤套圈端面或者配合面。滚道的表面粗糙度在设计时就做了隐含约束，滚道面需要达到磨削级别的光洁度，降低钢球滚动时的摩擦系数，减少运转噪音，延长轴承的使用寿命。在实际选型应用中，这类轴承的额定动载荷、额定静载荷参数与钢球直径、钢球数量、

　　套圈滚道的硬度直接相关，模型里的钢球数量排布符合常规同尺寸轴承的钢球填充率，既保证了承载能力，又不会因为钢球过密导致保持架强度不足、运转时发热严重。密封型结构的设计还考虑了密封圈的安装槽，外圈内侧的密封圈槽尺寸与橡胶密封圈的过盈量匹配，保证密封圈在高速旋转时不会从槽内脱出，同时密封圈唇口与内圈的密封槽接触压力适中，既起到密封作用，又不会因为接触压力过大导致唇口磨损过快、运转阻力升高。在设备装配环节，这类轴承的安装通常采用热装或者压装的方式，热装时将内圈均匀加热到合适温度后套装到轴上，避免直接敲击套圈导致滚道或者钢球受损；压装时需要使用专用套筒，压力只施加在待压装的套圈端面上，不能通过滚动体传递压力，否则会造成滚道压痕，导致轴承运转时出现异响、提前失效。模型里不同颜色的套圈也方便在装配演示时区分不同配置的选型方案，比如在做设备的BOM表配置时，可以通过颜色快速区分普通开式轴承、密封轴承、带防锈涂层的轴承等不同配置，提升装配设计的效率。从结构可靠性角度，深沟球轴承的失效形式通常包括疲劳点蚀、磨粒磨损、保持架断裂、胶合等，设计时滚道的曲率匹配、钢球的材质硬度、保持架的材料选型都直接影响轴承的使用寿命，这套模型的结构比例完全符合工业量产轴承的结构规范，可以直接用于教学演示、设备装配仿真、选型方案展示等场景。
