全高十字转闸人行通道门禁闸机

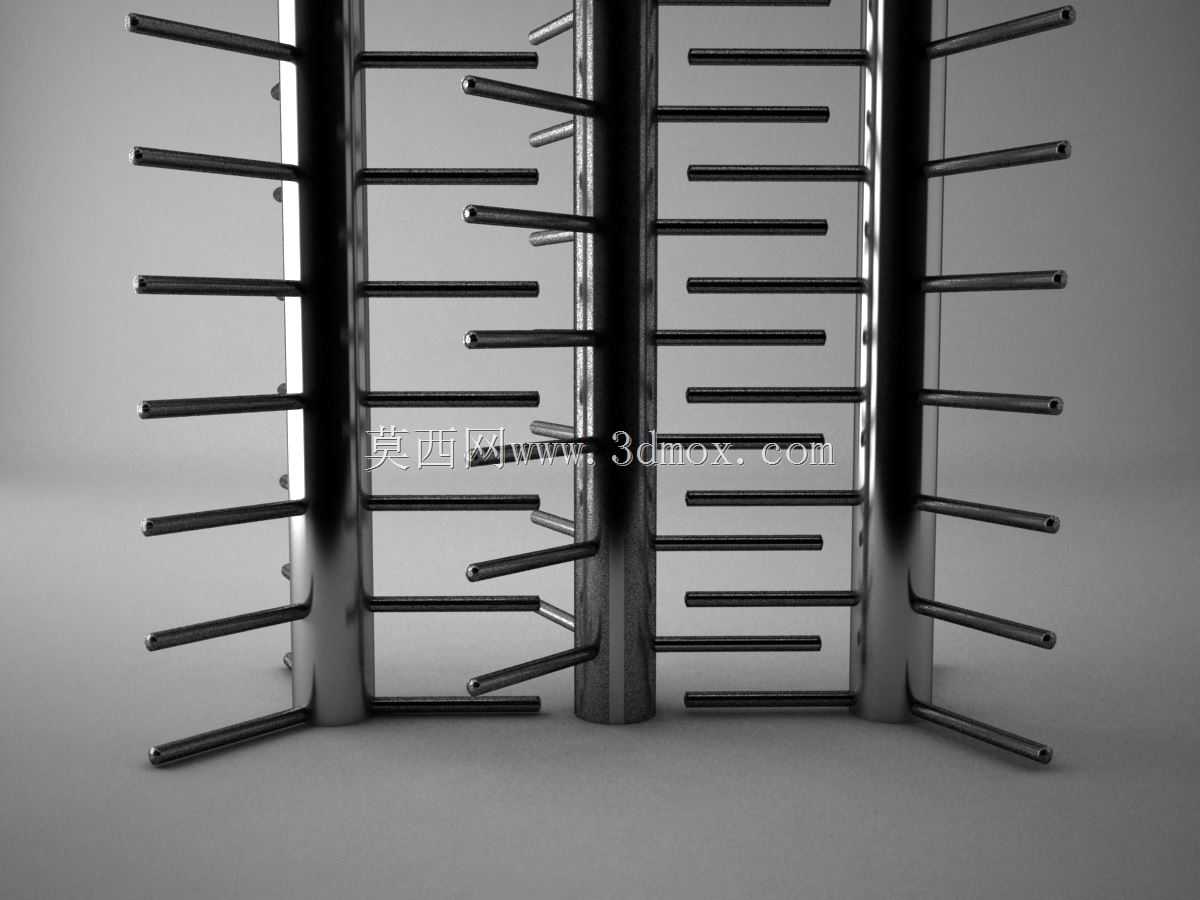

　　这套全高十字转闸三维结构，面向封闭管控区域的人行出入口设计，常见于厂区周界、车站出站口、监狱AB门、工地实名制通道、小区侧门及需要严格防尾随的场所。设备核心由两根立式主立柱、中心旋转轴、多组径向拦阻杆以及两侧固定护栏组成，形成一个人一次只能通过一个闸格的物理隔离空间。

　　从实际用途看，全高转闸区别于普通三辊闸和摆闸，其拦阻高度接近人体身高，翻越和钻越难度大，防尾随能力强。人员刷卡、人脸识别或核验通过后，旋转机构解锁，用户推动横杆转过90度或120度完成一次通行；反向旋转被锁止，从而实现单向或双向受控通行。在无人值守场景下，这种机械强制约束能显著降低管理人员压力。

　　结构建模时，中心回转体是重点。主轴需要承受径向悬臂杆产生的弯矩以及频繁推拉带来的冲击，因此立柱底座、轴承支承段和顶部限位段都应保留足够壁厚。径向拦阻杆采用圆管截面，在减轻自重的同时保证抗弯刚度；杆端做圆弧收口或封头处理，避免尖锐边角划伤行人。每根横杆与中心毂座之间的连接不能只依赖简单贴合，实际产品中通常采用焊接、套筒插接或螺栓锁紧，并在关键位置设置加强筋。

　　外形与安装边界方面，这类设备通常需要在地面预留混凝土或钢结构基础，底座通过膨胀螺栓固定。双通道并排布置时，中间立柱可共用，两侧外框与墙体或护栏衔接，间隙需控制在人体无法穿过的范围内。设计阶段应明确单通道净宽、整机高度、旋转半径和检修空间：旋转半径决定了闸杆扫过区域，周边不能布置管线、消防箱或突出构件；顶部应预留机芯、电磁铁、定位盘和传感器的安装位置；底部则要考虑排水、走线和地脚固定。

　　功能特性上，模型体现了多层拦阻杆交错布置的思路。固定侧杆与旋转侧杆在任意角度都形成连续屏障，既保证门扇转动顺畅，又不让人员在闸格之间挤过。机芯内部一般包含棘轮定位、阻尼缓冲、电磁解锁和到位检测机构，使转臂在每个通行位置稳定停住，避免自由反转。若用于消防疏散，还要结合电控失电解锁逻辑，在紧急状态下允许人员快速离开，这部分在结构设计时需预留离合器或开放模式。

　　从三维工程表达角度，该作品把立柱、横杆、旋转芯轴和防护框架的空间关系交代得比较清楚，可用于通道闸方案布置、干涉检查和外观评审。后续细化时，应补充轴承座、地脚板、锁紧凸轮、限位开关、检修盖板以及栏杆与地面的安全距离。表面处理上，户外工况多采用不锈钢拉丝或镀锌喷塑，以适应雨水、粉尘和高频触碰；室内场景则可根据装修风格选择钣金包覆。整体来看，该结构强调的是可靠拦截、稳定回转和安全通行之间的平衡，建模时不能只关注栅栏外观，更要把回转逻辑、安装基础和人员通过路径一并校核。
