地下砖砌排污廊道综合处理设施

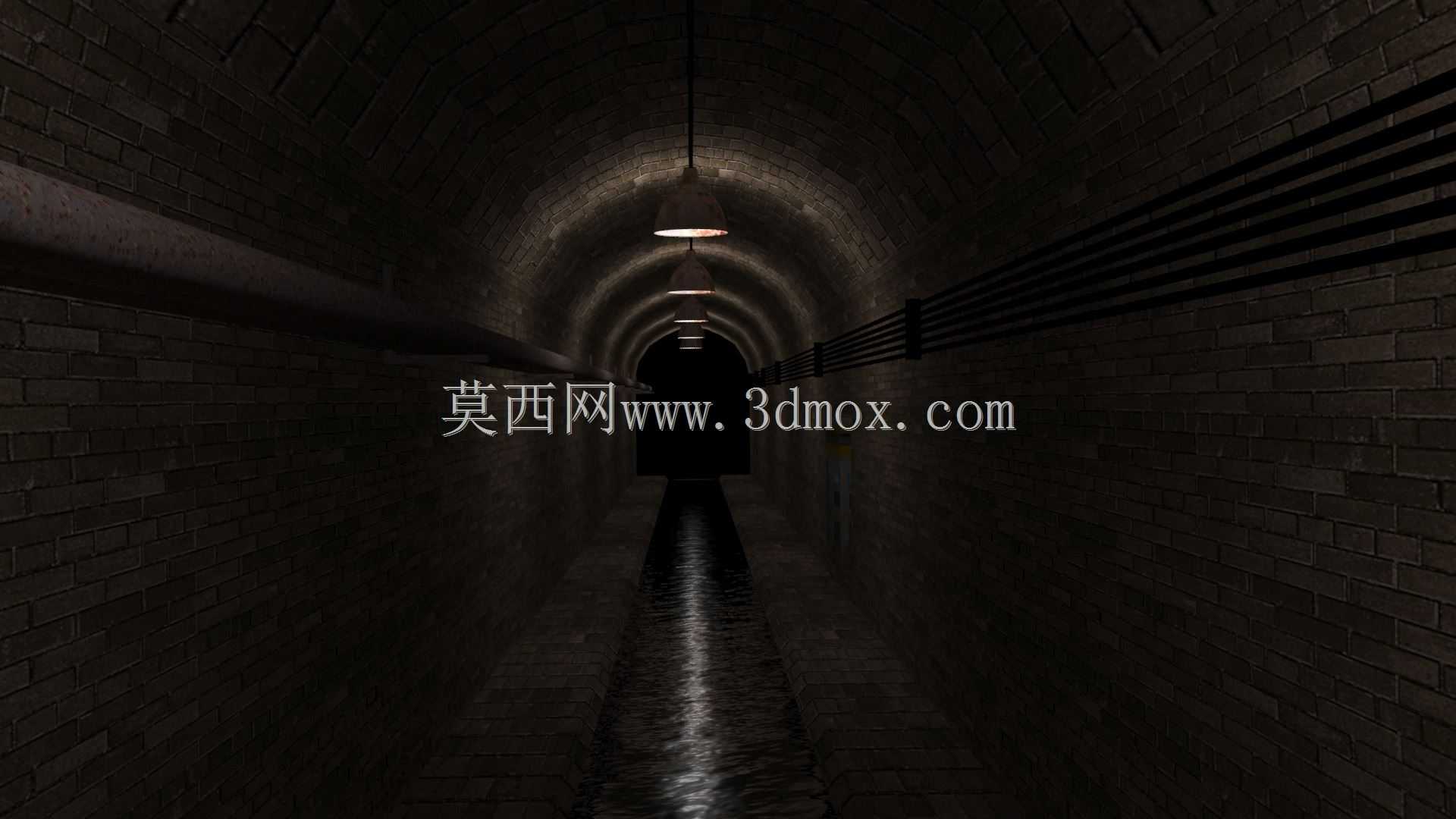

　　这套三维场景还原的是市政地下排污管网末端的砖砌拱形廊道，属于污水处理系统前端集水、输送与巡检段的典型构筑物，并非地面成套处理机柜。做这类项目时，结构工程师首先要面对的是狭长地下空间的边界约束：廊道沿排水走向埋设于道路下方，断面采用砖砌拱券承重，拱顶曲率随覆土厚度调整，两侧砖墙预留管道支架埋件，底部中央开设通长排水明渠，渠底按千分之三到千分之五的坡度坡向提升泵站，保证重力流段污水不在低洼处淤积。

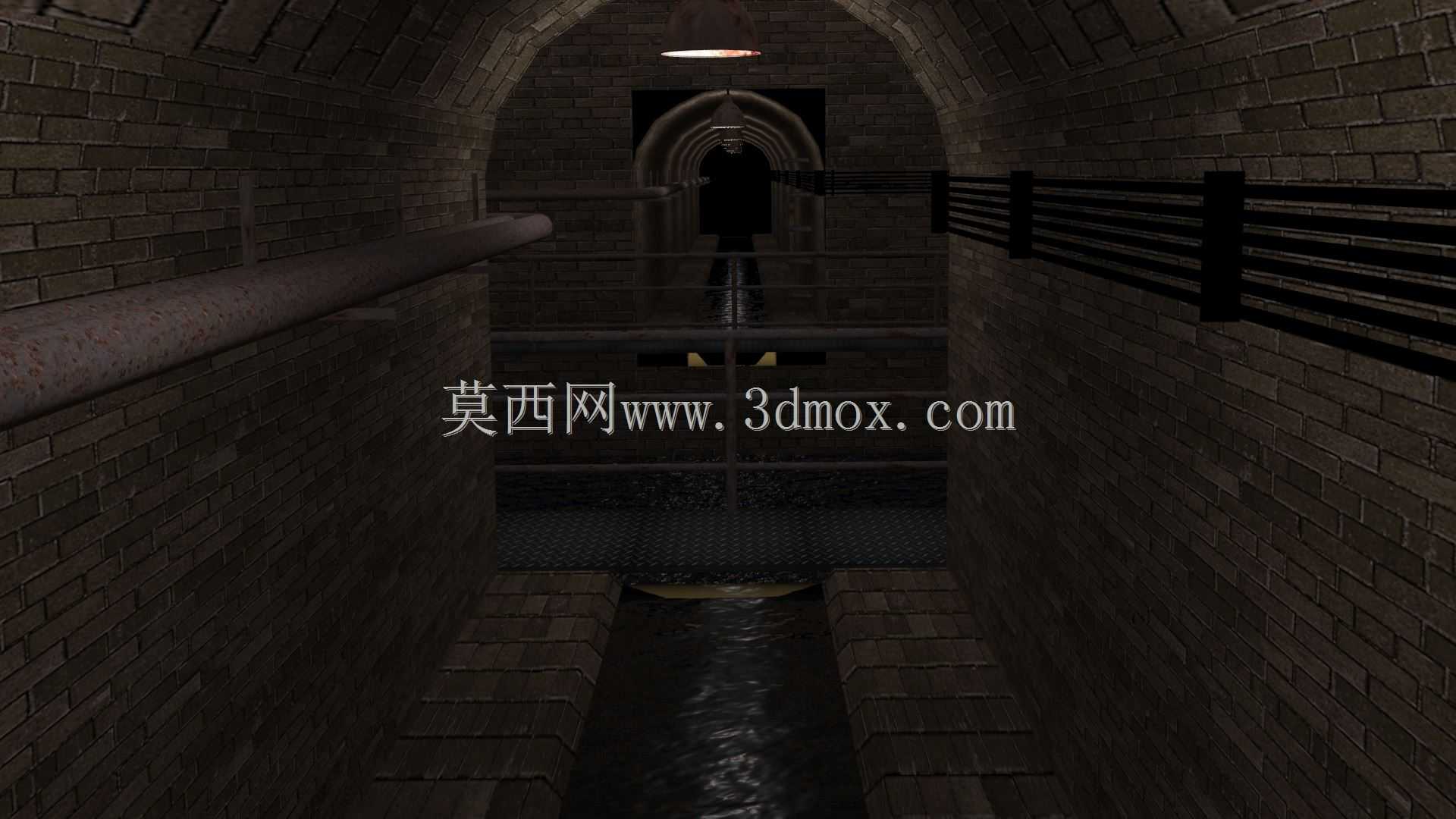

　　从实际运维角度看，廊道内部并非只走一根水管。画面左侧沿墙敷设的大口径混凝土主管道承担上游片区合流制来水，管道接口处做柔性密封，防止地基不均匀沉降拉裂管节；右侧成排黑色支架分层布置的是厂区回流污泥管、放空管与通风电缆桥架，管线分层排布时要留出不小于零点八米的人行巡检通道，支架间距按管道满水荷载核算，水平管道支架间距控制在两到三米，避免管道中部挠度过大造成接口渗漏。廊道尽头设置的封闭闸室是整段系统的控制节点，检修时落下闸板可截断上游来水，作业人员通过侧壁爬梯上下，爬梯踏步采用防滑防腐材质，周边设置安全护栏，这部分在建模时容易被忽略，但直接决定运维阶段的可进入性。

　　建模思路上，这类地下设施不能只做外观体量，必须把土建结构与工艺管线的装配关系逐层拆开。首先搭建拱廊主体：砖墙采用标准砖模数排布，拱券部分按放射状错缝砌筑，墙体厚度根据埋深取二十四墙或三十七墙，拱顶覆土厚度不足一米的区段要在砖拱内加配钢筋网增强；底部明渠两侧做混凝土找坡，渠壁抹防水砂浆，水面以下部分做防腐处理，避免污水中硫化物侵蚀砌体。管线部分单独成组件，主管道按每节两米的管段拆分，法兰与承插接口位置准确定位，支架与墙体的连接埋件要在墙体砌筑阶段预留，不能后期在砖墙上随意打膨胀螺栓，尤其是输水主管道的承重支架，必须锚固到墙体后方的混凝土构造柱上。

　　安装边界方面，廊道的净空高度要同时满足三个条件：拱顶最低点距巡检平台不小于一点九米，保证人员直立通行；最上层管道顶部与拱顶之间留出零点三米以上检修空间，方便后期更换管段；明渠水面距走道板高度不低于零点五米，防止涌水时漫上巡检通道。廊道每隔一定距离要设置通风口与逃生出口，通风管道沿拱顶下方敷设，避免与上层电缆桥架干涉；闸阀操作杆延伸到走道板以上一点二米位置，操作人员站在走道上即可完成启闭，不需要下到渠边。场景中还纳入了廊道内的照明灯具，灯具采用防潮防爆型，沿拱顶中线布置，间距按照度要求设置，电缆穿管沿支架敷设，所有金属构件做等电位连接，这在潮湿地下环境中是强制要求。

　　从工艺衔接来看，这段廊道上游连接街区污水干管，下游通向格栅间与提升泵房，廊道内的明渠同时承担事故溢流功能，当后续泵站检修时，临时蓄水可在廊道内缓冲，因此渠壁高度要按最高液位复核。建模时把土建拱券、砌体墙面、输水管道、支架桥架、闸室护栏、爬梯照明全部按真实尺度还原，可直接用于施工交底、运维培训与厂区布局校验，设计师在方案阶段就能核对管线碰撞、巡检通道宽度与设备吊装空间，避免现场施工时才发现管道支架与拱顶干涉、闸阀操作空间不足这类返工问题。
