建筑给排水UPVC管路配套管件三维结构

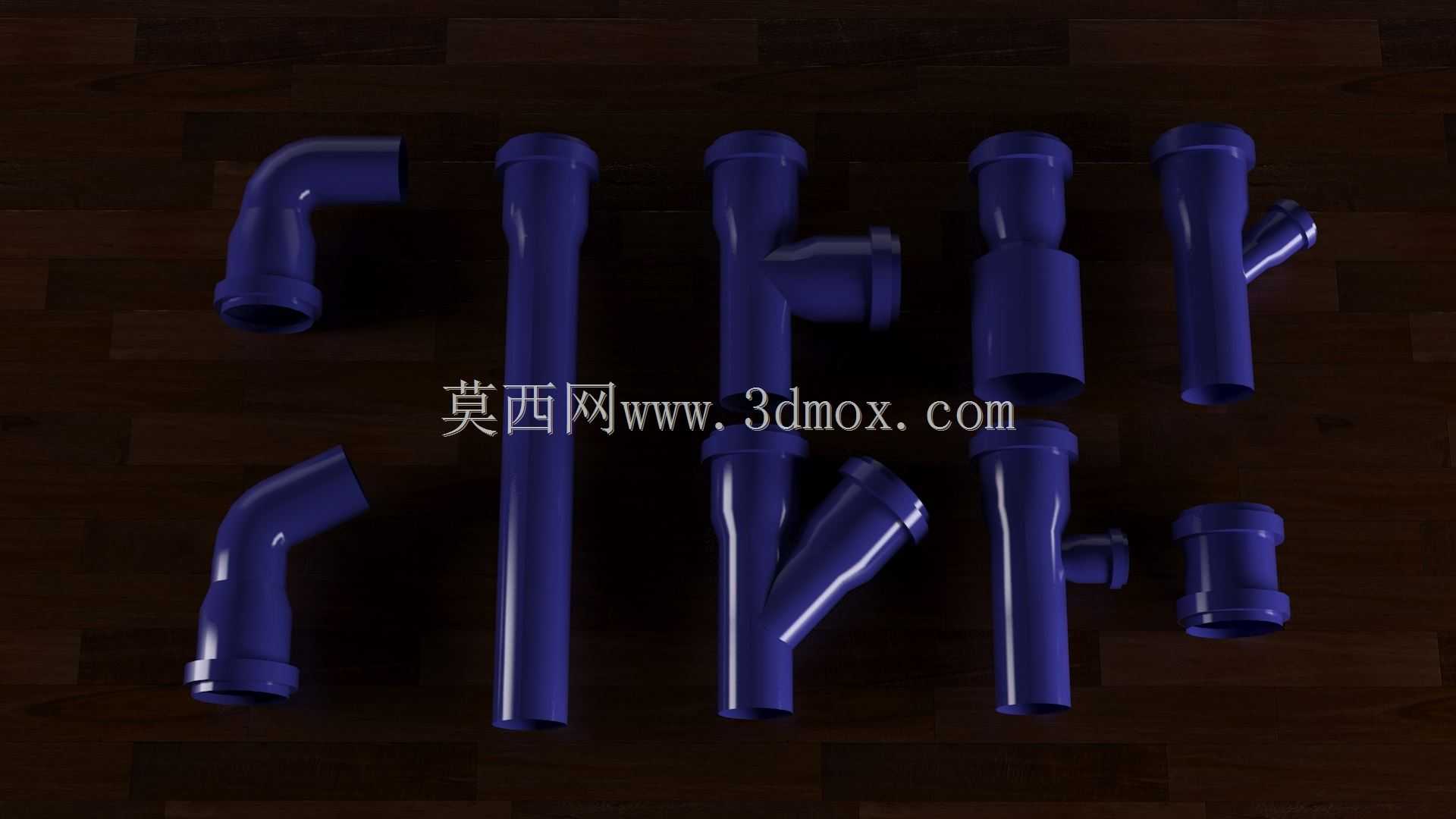

　　这套三维管件结构覆盖民用建筑排水、市政支管接驳、工业低压流体输送场景里最常用的管路转接需求，整套元件包含90°弯头、45°斜弯头、直通套管、正三通、斜三通、异径转接接头、带检查口短节、Y型分流接头等十余种常用管路配件，所有元件统一采用硬质聚氯乙烯排水管材的承插式接口设计，端口预留标准承口深度，现场施工时无需额外焊接，仅需在管材外壁与承口内壁均匀涂抹专用粘接剂，对位插入后静置固化即可完成密封连接，大幅降低现场施工的操作门槛与安装耗时。

　　从实际工程使用逻辑来看，不同管件的选型完全对应管路布设中的不同转向与分流需求：90°弯头用于管路垂直与水平方向的直角转向，常见于排水立管底部转出横干管、楼层支管接入立管的转角位置；45°弯头两个搭配使用可实现大弧度缓转向，相比单只90°弯头能大幅降低流体转向时的局部阻力，排污场景下可减少污水中固体杂质在转角处淤积堵塞的概率；正三通用于支管与主管呈90°垂直接驳的场景，比如同楼层多个卫生器具的排水支管汇总接入主立管；斜三通的支管接口与主管呈45°斜向夹角，流体汇入时流向过渡更平顺，在排水立管与横支管的接驳中优先选用，能有效避免排水时支管水流对冲主管下落水流形成水塞，保障管路通气顺畅、降低排水噪音；异径转接接头用于不同公称直径管路的变径衔接，当管路从大口径干管过渡到小口径支管时，通过同心或偏心变径结构避免管路变径处形成气蚀或杂物沉积；带侧向接口的Y型分流件多用于两路流体合流或者一路流体分流的工况，在污水处理支路、中水回收管路中经常用到。

　　建模过程中首先统一所有管件的公称通径基准，以常用的De110排水管材尺寸为基准，管材外径设定为110mm，承口内径配合公差控制在+0.3mm到+0.8mm区间，既保证粘接剂有足够的填充间隙，又避免配合间隙过大导致粘接后接口同轴度偏差、出现渗漏隐患。承口的插入深度按照管材外径的0.6倍设定，保证足够的粘接接触面积，接口处的密封承压能力可以满足0.2MPa以下的低压流体输送要求，完全覆盖建筑排水无压或者微压的工况需求。管件主体的壁厚按照排水管材国标要求设定为3.2mm，外壁光滑无凸起，内壁做顺滑导流处理，所有流道转角位置都做R圆弧过渡，不存在直角尖角结构，避免流体长期冲刷形成应力集中，也防止纤维类杂物挂壁淤积。

　　安装边界方面，所有管件的外部轮廓都预留了施工操作空间：弯头的转弯半径设定为1.2倍管材外径，布设管路时弯头外侧距离墙体或者结构梁的净距不小于50mm，保证安装时手可以伸入完成粘接对位、后期检修时也有足够操作空间；三通的支管接口端面距离主管外壁的长度预留120mm，接驳支管时可以方便地套上管卡固定，不会出现接口位置和管卡干涉的情况；直通套管的总长度设定为160mm，两端承口深度各70mm，中间定位止口宽度20mm，两段管材插入后端面刚好抵在止口位置，现场施工时无需反复测量插入深度，只要将管材插到底即可保证对接到位，大幅降低施工人员的操作误差。

　　结构设计上还考虑了管路的热胀冷缩补偿，长距离直线管路布设时，每隔4米设置一个直通套管作为伸缩补偿节点，利用承口和管材之间的微小轴向间隙，容纳PVC材料随环境温度变化产生的线性伸缩量，避免夏季温度升高管路伸长顶起管件、冬季温度降低管路收缩拉脱接口的问题。部分带检查口的管件在侧向预留了密封检查口，日常管路发生堵塞时，可以打开检查口盖板使用疏通器械直接清理管内杂物，不需要拆解整段管路，大幅降低后期运维的难度。整套元件的接口尺寸完全遵循同系列管材的通用标准，不同管件之间可以任意组合拼接，能够快速搭建出复杂走向的完整管路系统，在建筑给排水设计、管路施工模拟、设备管线综合排布的三维校核工作中，可以直接调用这些管件完成管路装配，提前排查管路和建筑结构、其他机电管线的碰撞干涉问题，减少现场施工时的返工率。
