医用胶囊内窥镜微型诊疗机器人

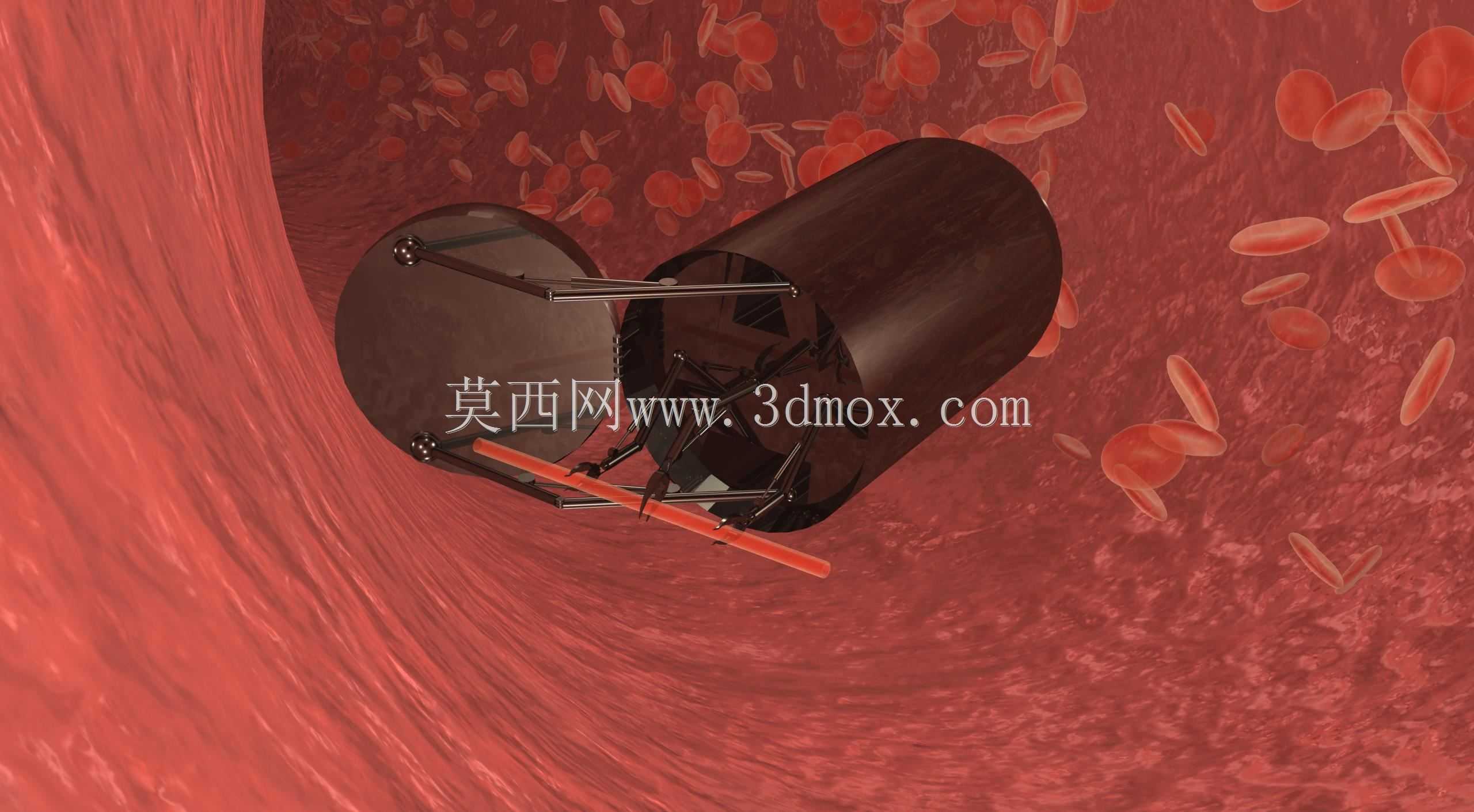

　　这套微型诊疗装置面向消化道腔内检查与微创介入场景开发，整体采用胶囊式封闭轮廓作为承载基体，两端设置透明半球形观察舱与信号收发窗口，中段环向布置多组可收放的仿生支撑腿机构。装置随人体自然腔道进入后，可通过腿足的有序伸缩与撑壁动作，在食道、胃腔、肠管等柔性管腔内实现主动驻留、姿态调整与定向移动，弥补被动式胶囊随蠕动漂移、无法定点观察的不足。

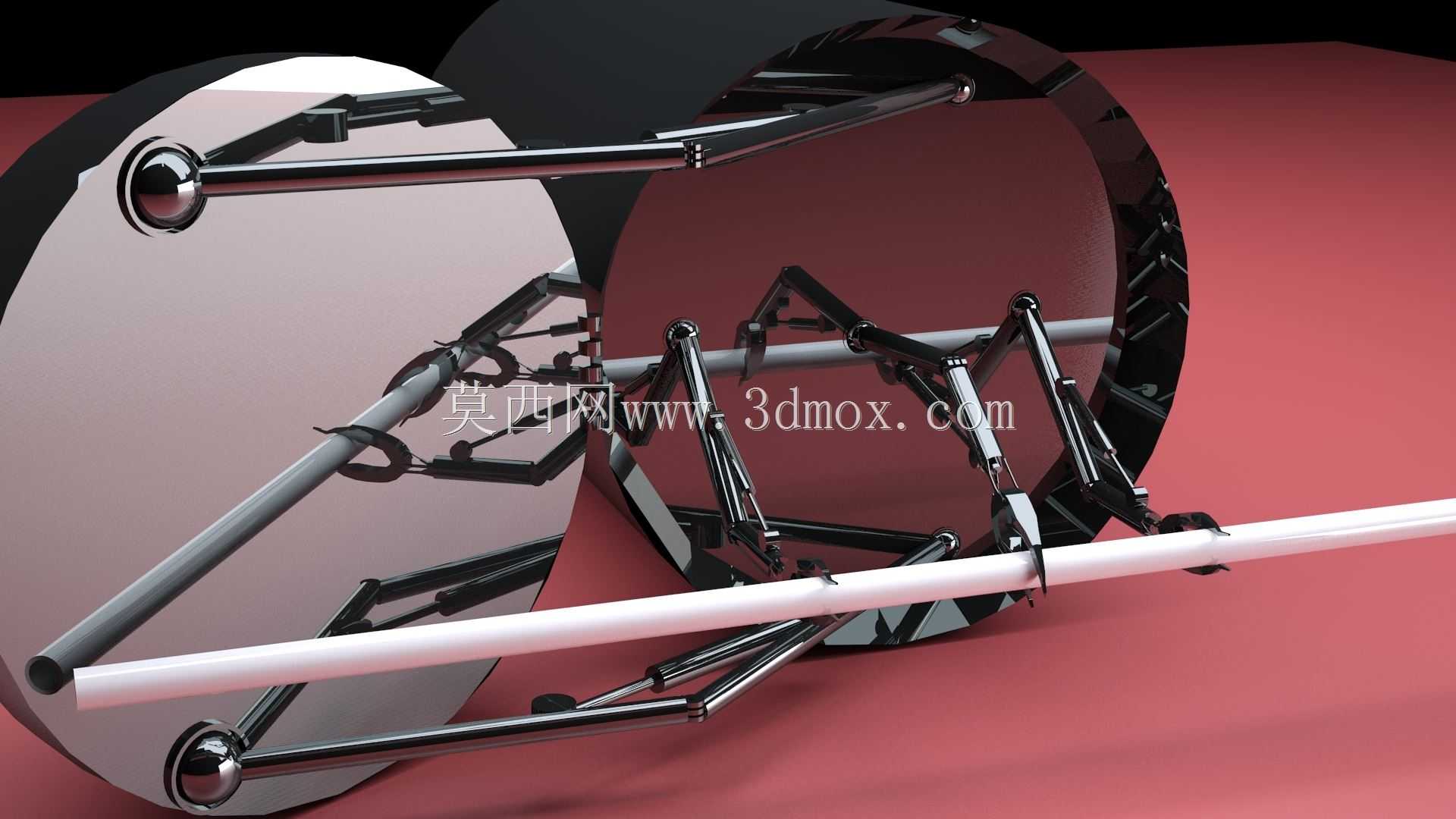

　　从结构布局看，环形骨架是整机的安装基准，骨架内侧预留电池仓、摄像模组、照明光源与无线传输模块的装配空间，外侧均布铰接腿足。每条支腿采用多连杆串联构型，靠近基体的铰点承担展开驱动力，中段连杆传递撑壁力矩，末端足垫做圆弧钝化处理并增大接触面积，避免在黏膜表面形成点接触压伤。腿足收拢时完全贴附于胶囊外壁，整机外轮廓保持光滑圆柱面，外径控制在常规吞服胶囊的尺寸边界内；展开后足端跨距显著增大，可在不同管径的腔道内形成稳定支撑。

　　设计思路上，首先要保证通过性与安全性。所有外露棱边均做圆角过渡，腿足运动包络不得超出胶囊两端的最大轮廓，防止在狭窄弯管处卡滞。支撑力的设定需要兼顾锚固稳定性与组织顺应性：足端压力过小无法抵抗腔道蠕动和体液润滑造成的滑移，压力过大则可能引起黏膜不适或损伤，因此连杆铰点处通常配合微型驱动与柔顺环节，使撑壁力维持在软组织可接受的区间。

　　运动方式上，多腿协同可实现几种典型工况。双腿或多腿交替撑壁并配合重心偏移，能够完成缓慢爬行；全部腿足外展时，装置锚定在腔道局部，摄像模组持续拍摄病灶区域；腿足收拢后，装置恢复为光滑胶囊形态，便于随内容物推进或术后排出。环形骨架上还布置了轴向杆件，既作为腿足连杆的安装导轨，也在展开过程中承担横向支撑，限制支腿的侧向摆动量。

　　建模时需要重点处理几处装配关系。胶囊外壳分为上下或前后扣合的薄壁壳体，壁厚在满足密封和强度的前提下尽量压缩，以腾出内部元器件空间；透明端盖与壳体之间采用止口配合，保证同轴度和外形连续。腿足连杆多为细长杆件，铰接孔与销轴之间需预留合理间隙，模拟真实微型机构的活动余量；足端与腔道壁接触的位置可单独设立柔性垫零件，便于后续更换材质或调整摩擦参数。环形架与内部机芯之间设置隔圈和定位槽，使电池、摄像头、电路板沿轴向有序堆叠，避免整机质心过度偏置。

　　安装边界方面，收拢状态的外径和总长度是最关键的入体约束，所有机构在收回位不得出现外凸点；展开状态则需给出足端最大回转半径、单腿最大摆角以及相邻腿足的干涉检查结果。由于腔道属于非规则柔性环境，结构校核不能只看刚体碰撞，还应关注腿足受压后的屈曲趋势、细长连杆的弯曲变形，以及足垫在湿润表面的接触压强分布。

　　在实际诊疗流程中，这类装置主要用于腔内图像采集、病灶定位和辅助给药或活检等扩展功能的载体验证。外部工作站接收无线图像后，医生可根据观察需要控制机器人停留或微调视角；工程人员则通过三维模型核对驱动行程、腿足展开时序和壳体密封路线。整体结构虽然尺寸微小，但连杆、铰点、壳体、足垫和内部舱室之间的配合关系完整，适合作为微型医疗机器人原理验证、结构演示和后续详细设计的基础数模。
