多回路接线端子排精密结构造型

　　这套端子组件的结构还原，面向通讯机柜内部布线、弱电信号转接以及多回路配电汇接场景，建模时没有把它当成孤立的五金小件处理，而是顺着现场装配的实际逻辑，把基座、接线位、顶部锁紧件和安装边界逐一对应到真实工位的操作需求。在通讯机房的配线架侧、工业控制柜的端子仓内，这类成排端子承担着线缆分接、回路标识、检修断开与信号汇流的作用，单排多接线位的布局，能把来自不同方向的信号线、低压控制线有序归拢，避免柜内走线交叉缠绕，后期排查线路时，每一个接线孔对应独立回路，运维人员顺着孔位和线号就能快速定位故障点，不用在成束线缆里反复翻找。

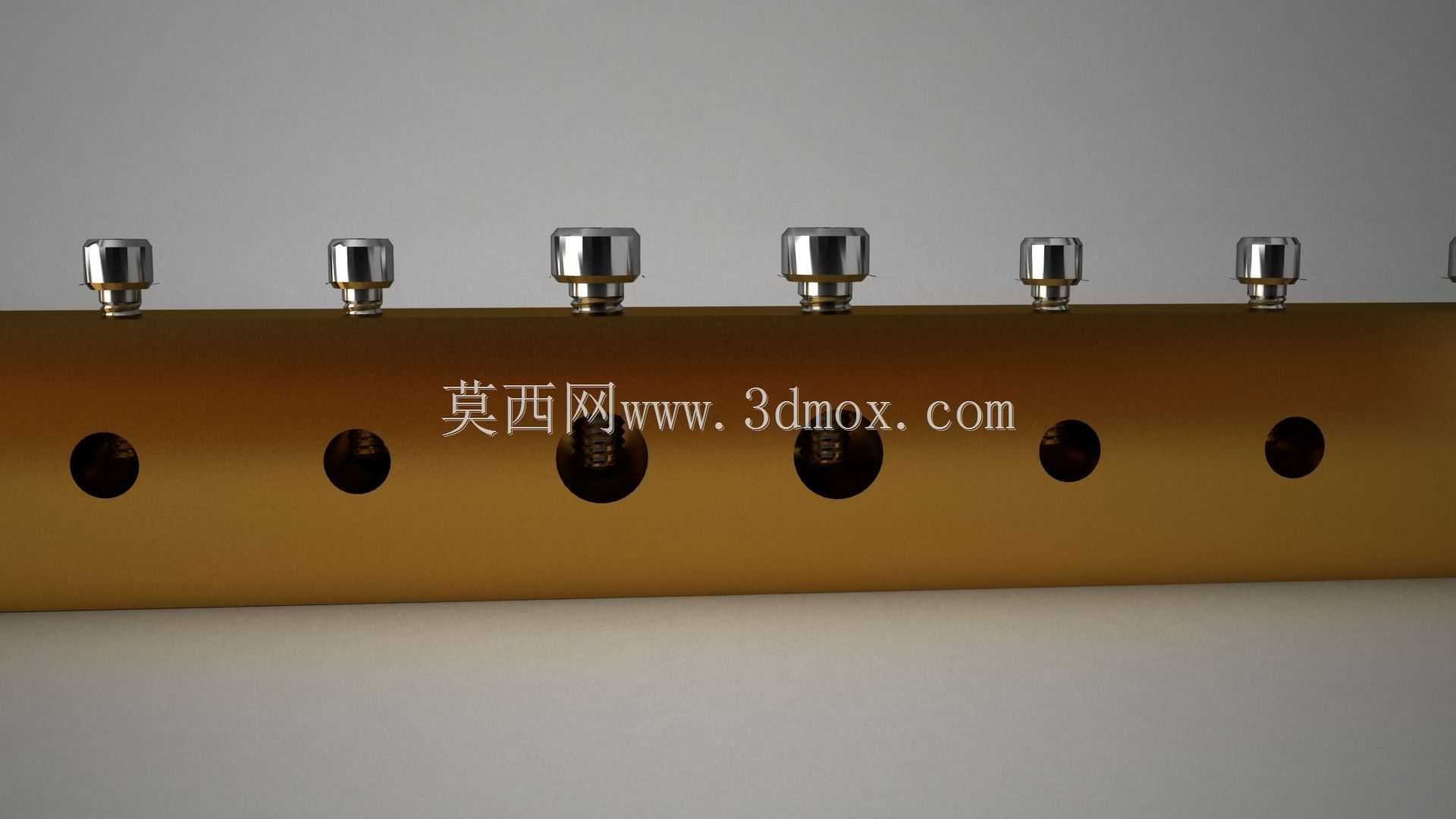

　　从结构细节来看，长条形基座采用等距开孔的排布方式，正面的圆形接线孔沿基座长度方向均匀分布，孔位间距预留了手指操作和螺丝刀摆动的空间，不会出现相邻端子接线时工具互相干涉的问题。基座上方对应每一个接线孔，都布置了独立的金属锁紧端头，端头顶部做了滚花防滑处理，既可以配合工具拧紧，在小扭矩预紧的场景下也能手动旋动调整；端头下部的缩颈结构嵌入基座的安装槽内，旋紧过程中只会沿轴向压紧下方接入的导线，不会随转动扭转线芯，避免多股软线被拧断、铜丝散股的常见装配问题。金属件的外形做了阶梯轴式还原，顶部大直径段提供施力接触面，中间细颈避让基座安装孔的台阶，底端压接面平整，压合导线时接触面积均匀，能降低接触电阻，减少大电流回路长期运行时的局部发热隐患。

　　设计思路上，这类端子排优先保证的是批量装配的一致性和长期使用的可靠性。基座的长条形态可以根据柜内安装空间裁切或者拼接，图中呈现的六组接线位是典型的单元段，实际项目里可以按照回路数量扩展，相邻单元拼接后孔位保持同一水平高度，走线时线槽引出的线缆可以平直接入，不用强行弯折。基座本体的安装面预留了贴装余量，背部可以适配标准DIN导轨卡槽，也可以通过两端的固定孔锁装在绝缘安装板上，建模时把基座底面的贴合平面、侧边的限位凸筋都做了还原，装配到机柜里之后不会因线缆拉扯出现移位。接线孔的深度按照常规线鼻子和裸线端头的插入长度设计，导线插到底后，压接点位刚好落在导线金属段，不会压到外部绝缘层，也不会让铜丝外露过长引发相邻回路短路。

　　现场使用时，这类端子组件的操作逻辑非常清晰：进线侧从柜体下方线槽穿入，剥除合适长度的绝缘层后插入对应接线孔，旋动顶部的金属锁紧件，让底端压块牢牢顶住线芯；出线侧沿基座另一侧排布，强弱电回路之间可以通过预留的间隔位加装分隔挡板，避免信号干扰。在通讯基站的综合配线柜里，这类端子往往同时承载信号传输和低压供电线路，稳定的接触压力是保证通讯不中断的关键，所以结构里锁紧件的行程、压块的行程都做了限位，即使操作人员用力稍大，也不会把线芯压断或者撑裂基座孔位。外形尺寸方面，整排组件的长度随接线位数量线性变化，单组接线位的宽度控制在紧凑范围内，高度方向顶部锁紧件高出基座表面的尺寸，刚好满足螺丝刀套入旋转的空间需求，不会因为过高占用柜内上层的走线空间；基座的厚度兼顾结构强度和绝缘距离，相邻接线孔之间的实体壁厚满足低压电气的爬电距离要求，即便在潮湿、多粉尘的机房环境下，也不会出现沿面放电的问题。

　　建模过程中对金属件和基座的材质差异也做了区分，金属端头的光亮表面对应镀镍防锈处理，长期使用不易氧化，基座的深色绝缘材质对应阻燃工程塑料，具备足够的绝缘性能和抗老化能力。整套结构没有多余的复杂特征，每一处外形都对应实际装配功能：顶部滚花对应防滑操作，阶梯轴对应安装限位，等距开孔对应回路排布，正面圆孔对应导线插接，这种完全从装配需求出发的结构形态，也能为电气设计人员做柜内布局、干涉检查、物料统计提供准确的三维参照，在布线设计阶段就能提前核对端子排长度、安装位置、线缆弯曲半径，避免实际装配时才发现空间冲突。
