多款家装柜门抽屉拉手结构造型

　　日常做柜体结构配套时，拉手是最容易被前期布局忽略、却直接影响后期安装和使用体验的小部件。这次整理的六款不同造型拉手，覆盖了家装橱柜、衣柜、抽屉、卫浴柜还有小型办公储物柜的常用选型场景，建模时没有只做外观曲面，而是把安装对接的边界、握持受力的形态都做了还原。

　　先从安装边界说起，所有明装拉手都要匹配柜体面板的预留孔位，常规小柜门的孔距集中在96mm、128mm两个规格，长抽屉用的拉手会做到160mm甚至192mm孔距。建模时每款拉手两端的安装座都预留了沉头螺丝过孔，对应M4规格的柜装螺丝，安装座背面和面板接触的面做了0.5mm的微凸平面，避免喷漆或者贴皮后的柜面不平整，导致拉手装完出现翘边、晃动感。

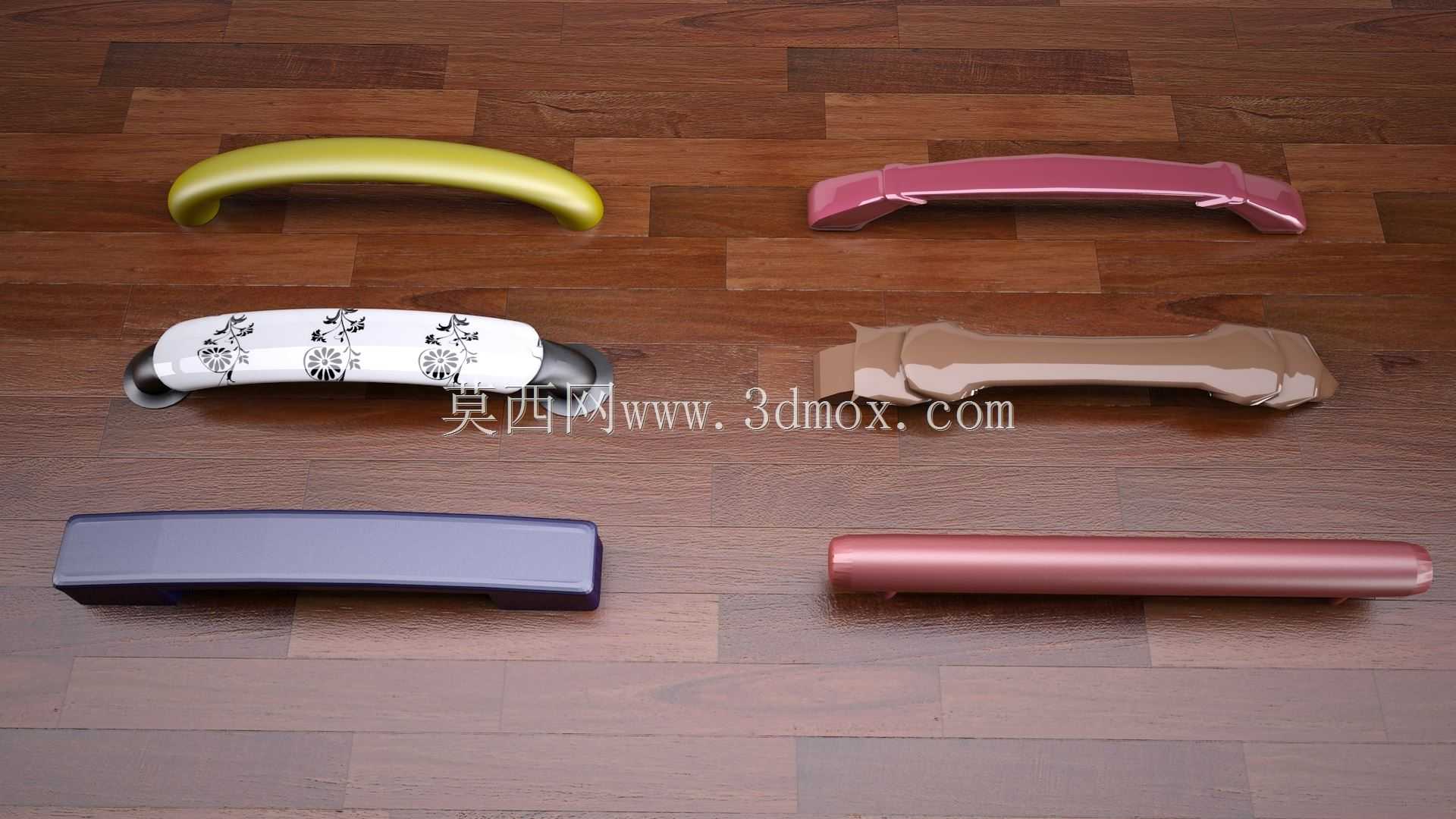

　　不同造型的拉手对应完全不同的使用场景：那款亮黄色弧形桥型拉手，拱起的握持高度做到22mm，手指可以完全穿入握牢，适合厨房吊柜下沿、厚重的实木柜门，开合的时候施力方向顺着弧形曲面，不会硌手；酒红色的两端收窄造型拉手，整体线条偏扁平，贴合现代轻奢风的橱柜面板，安装座和握持段做了顺滑过渡，没有突出的棱角，家里有孩童跑动的时候也不会磕碰。

　　带青花印花的白色款拉手偏向新中式家装场景，握持段做了加宽处理，接触手掌的面积更大，冬天触摸的时候不会像细金属拉手那样有明显的冰感，两端的金属连接座做了圆弧包边，和陶瓷质感的握持段衔接处预留了装配间隙，建模时特意把配合公差控制在0.1mm以内，实际组装后不会出现松动晃荡的问题。浅棕色的仿皮质包覆造型拉手，适配北欧风、原木风的衣柜，整体轮廓偏宽厚，边缘全部做了R3以上的圆角，握持的时候触感柔和，哪怕长时间用力拉拽厚重的衣柜门，手掌也不会被压出勒痕。

　　深灰色的方正长条拉手属于极简风格，整体厚度只有12mm，贴柜面安装后突出量很小，适合过道狭窄的玄关柜、阳台柜，过人的时候不会勾到衣物；玫瑰金色的细圆柱拉手线条纤细，适配梳妆台抽屉、小型首饰柜，本身重量轻，对薄面板的压力很小，不会因为长期承重导致面板开孔处出现开裂。

　　做结构校核的时候，每款拉手都要考虑两个受力工况：一是正常开合时的横向拉拽力，按照家用五金的使用要求，单点承重拉力要达到500N以上，所以握持段的壁厚都设置在2.5mm以上，避免长期使用后出现弯曲变形；二是侧向的意外磕碰力，比如扫地机通行、搬运物品时撞到拉手，两端安装座的位置做了加强筋过渡，不会从根部直接断裂。

　　建模过程中曲面处理的细节也直接影响后续加工：弧形款的扫掠路径全程做了曲率连续，没有硬拐点，如果后续做压铸、抛光或者表面喷塑，曲面不会出现局部积漆、反光不均的问题；所有外露的棱边都做了最小R0.8mm的圆角，既符合五金件的安全设计规范，也能避免电镀、氧化处理时边角出现应力集中导致的镀层脱落。

　　选型搭配的时候还要考虑柜门板的厚度：常规18mm厚的颗粒板、多层板，配25mm长度的安装螺丝就可以完全锁固；如果是25mm厚的实木门板，就要更换更长的螺丝，建模时安装座的螺纹孔深度做到8mm，足够适配不同长度的螺丝，不会出现螺丝顶穿门板正面、或者拧入深度不足导致拉手脱落的问题。另外不同表面处理的拉手，适配的空间也有区别：深色哑光款适合厨房这种油烟大的区域，表面不容易留指纹；亮面浅色系款更适合干燥的卧室衣柜，清洁维护的时候用软布擦拭就可以去除表面浮尘。
