标致205GTI赛车防滚笼结构设计

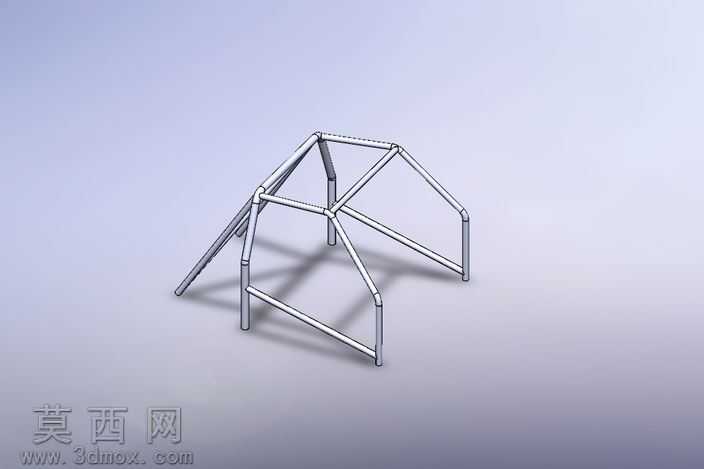

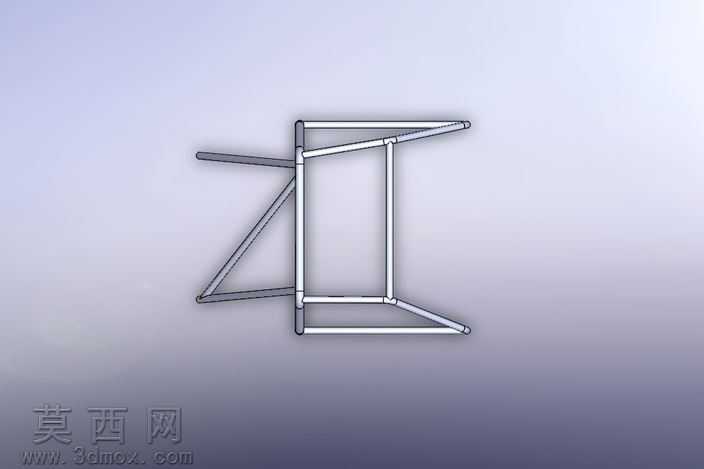

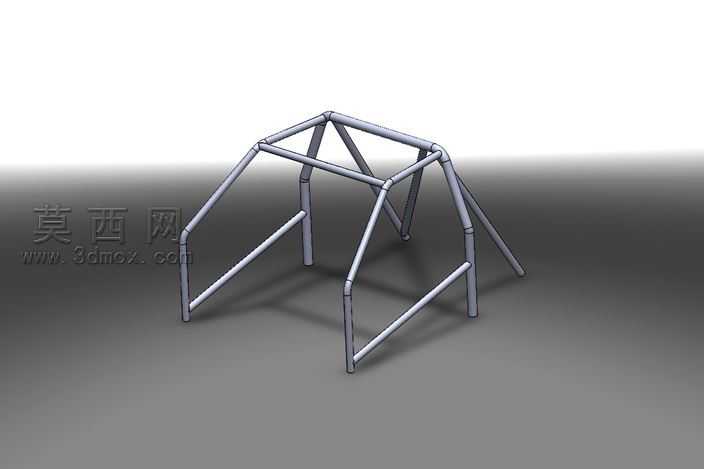

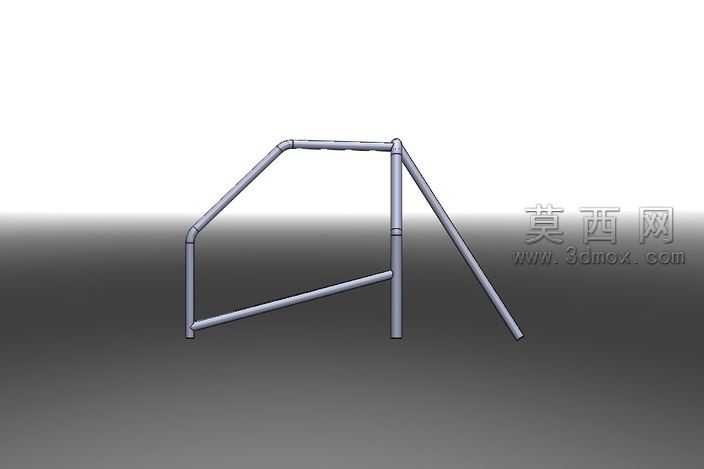

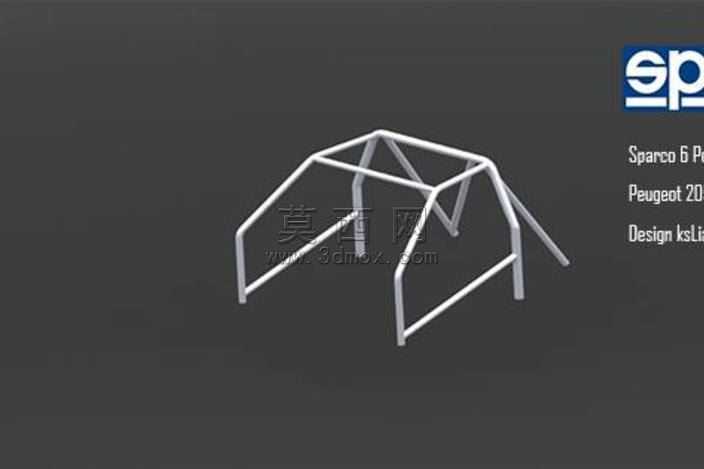

本作品为适配标致205GTI车型的赛车防滚笼三维结构设计，采用SolidWorks软件完成全参数化建模，建模过程严格遵循FIA国际雪联赛事安全规范，同时兼容MSA国际汽联相关认证标准，可适配各类场地赛车运动场景，满足广泛的赛事改装适配需求。建模阶段首先搭建防滚笼的主体空间线架，以车辆座舱内部安装点位为基准，精准定位主防滚环、前支撑腿、侧边防撞杆、顶部横向加强杆、斜向支撑臂的空间坐标，确保所有管件的安装位置既不侵占驾驶操作空间，又能最大化传递碰撞冲击力。主体管件采用25CrMo4铬钼钢材质设定，建模时对不同受力区域的管件参数做差异化设计：主翻转承力油管采用直径50毫米、壁厚2毫米的规格，其余辅助支撑管件采用直径50毫米、壁厚2毫米的统一参数，前悬部位的附件对接点位做了单独的安装位预留，可直接适配对应车型的原厂安装基座，同时配套设计了门槛、安装套件的对接结构，无需二次修改即可完成管件与车身的装配对接。渲染阶段采用哑光金属材质模拟铬钼钢管材的表面质感，搭配浅渐变背景突出防滚笼的空间桁架结构，通过光影效果清晰展示各管件之间的焊接对接节点、支撑角度与空间布局，所有管件的衔接处做了平滑过渡处理，还原真实管材弯折、焊接的工艺特征。整体设计在满足赛事安全强度要求的前提下，尽可能优化管材排布以降低整体重量，兼顾结构刚性与轻量化需求，可直接用于赛车改装的生产下料、焊接定位参考，也可作为车辆安全结构设计的教学参考案例。
