自行车车架静态力学性能分析三维设计

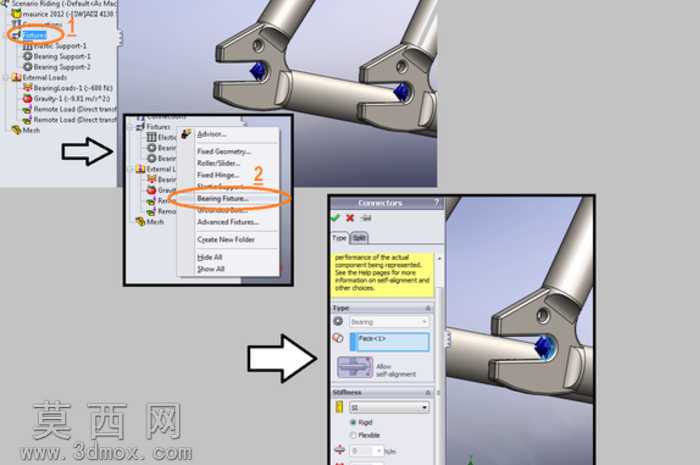

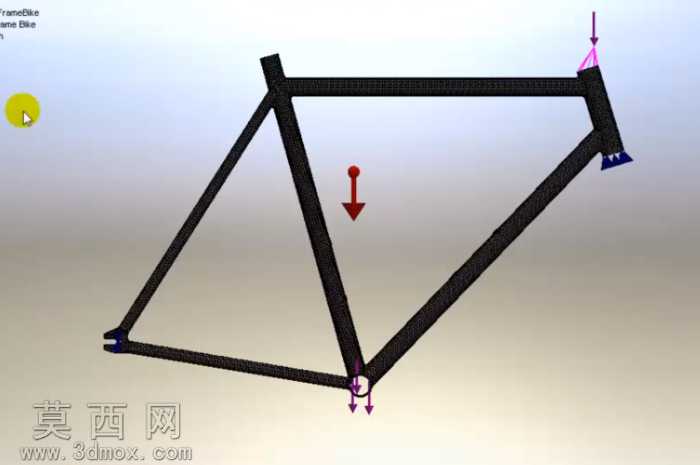

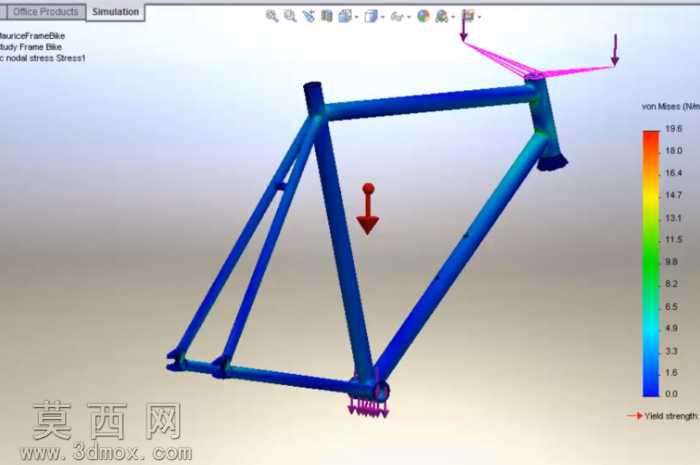

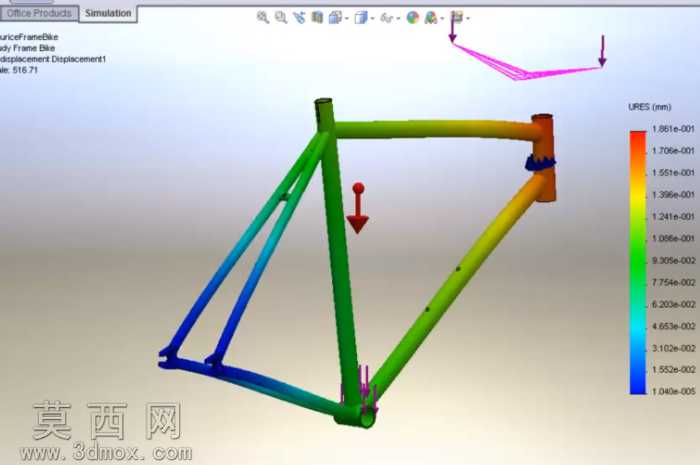

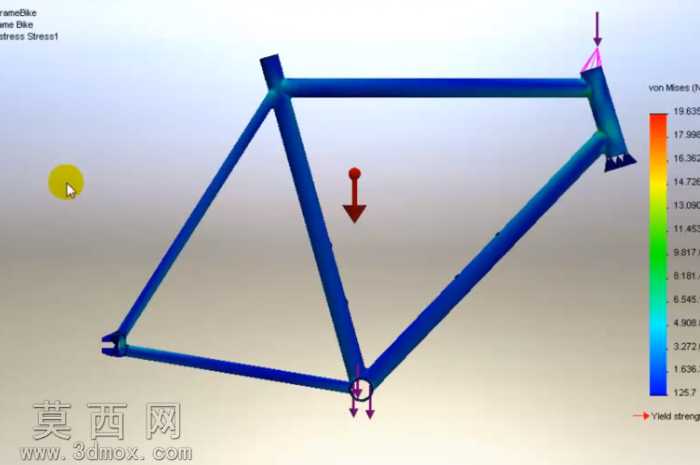

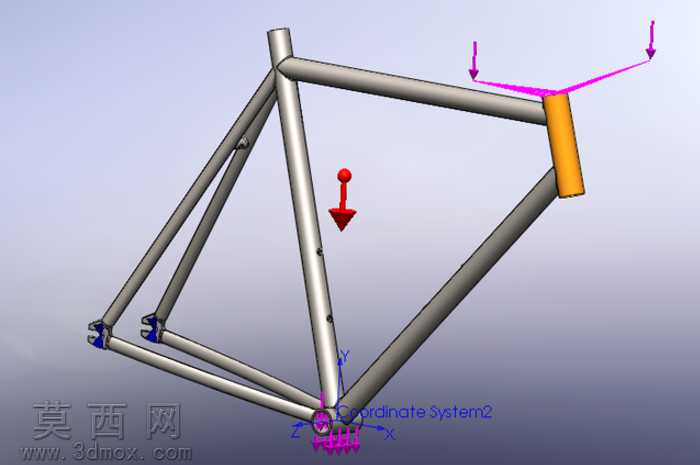

本作品围绕自行车车架的静态力学性能展开三维设计与仿真分析，依托三维建模环境完成标准自行车车架的全参数化建模，完整还原车架的管材衔接结构、五通安装位、头管连接位、后叉安装位等核心结构特征，建模过程中严格遵循常规通勤自行车的车架几何比例，确保各管材的管径、壁厚、衔接角度符合实际加工与使用的尺寸规范，为后续静态分析提供精准的几何基础。在完成基础车架建模后，设计团队针对实际骑行场景的真实受力状态进行载荷工况的还原设置，摒弃了传统简化载荷的分析模式，充分考虑骑行过程中骑手的施力分布特征，将骑行状态下的载荷按照实际受力比例进行分配，模拟骑手坐姿骑行时的重力传递路径，还原脚踏位置、鞍座位置的受力占比，同时对车架的固定约束位置进行符合实际使用状态的设置，避免过度约束或约束不足导致的分析结果偏差。分析过程中对车架各部位的位移变形量进行可视化呈现，通过色彩云图直观展示不同区域的变形程度，从云图分布可以清晰识别车架的高变形区域与低变形区域，蓝色区域代表变形量极小的刚性充足部位，红黄色区域代表受力后变形相对明显的部位，能够为车架的结构优化提供直观的数据参考。整个建模与分析过程充分考量车架的实际使用场景，忽略对静态分析结果影响极小的旋转微动、气动载荷等非核心因素，聚焦静态重力载荷下的结构响应，确保分析结果能够真实反映车架在常规骑行状态下的力学表现，可为自行车车架的管材选型、壁厚优化、结构加强位置确定提供可靠的三维仿真依据，帮助设计人员在产品开模前预判结构的薄弱位置，减少实物测试的迭代成本，提升车架设计的合理性与结构可靠性。
