摩擦轮式Atlas减速机结构设计方案

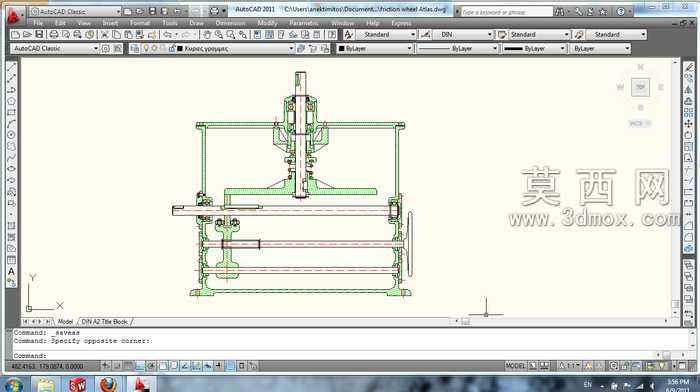

本作品为Atlas摩擦轮式减速机的结构设计模型，整体采用立式布局搭配多层平行传动轴的架构设计，建模过程中严格遵循机械传动设计规范，对每一处传动部件的装配关系、尺寸公差都做了精准还原。模型完整呈现了摩擦轮传动副的核心结构：输入轴通过竖向布置的摩擦轮组件将动力传递至横向布置的中间传动轴，再通过多级摩擦轮啮合实现转速的逐级降低与扭矩的放大，各传动轴均配套设计了对应的支撑轴承座与定位结构，保证传动过程中的同轴度与运行稳定性。建模阶段对减速机的箱体框架做了参数化设计，框架采用型材拼接式结构，既保证整体刚性，又预留了充足的安装维护空间，各轴系的安装孔位、紧固件连接位置都按照实际装配逻辑做了对齐约束，可直接用于装配干涉校验与运动仿真。模型的结构设计充分考虑了摩擦轮减速机的运行特性：摩擦轮接触面做了对应粗糙度的结构设计，保证传动过程中足够的摩擦力矩，同时设置了间隙调整结构，可在摩擦轮出现磨损后调整压紧力，维持传动效率；各传动轴的支撑位置均设计了润滑通道预留位，适配长期运行的润滑需求。整体设计思路围绕高可靠性、易维护性展开，在保证减速比与输出扭矩满足设计要求的前提下，尽可能简化了传动链路，减少了不必要的传动损耗，模型可直接用于教学演示、方案评审或后续的生产加工图纸深化，能够直观展示摩擦轮式减速机的工作原理与内部构造，为同类减速机的设计优化提供了可参考的三维结构范本。
