奥迪四环金属车标立体造型结构

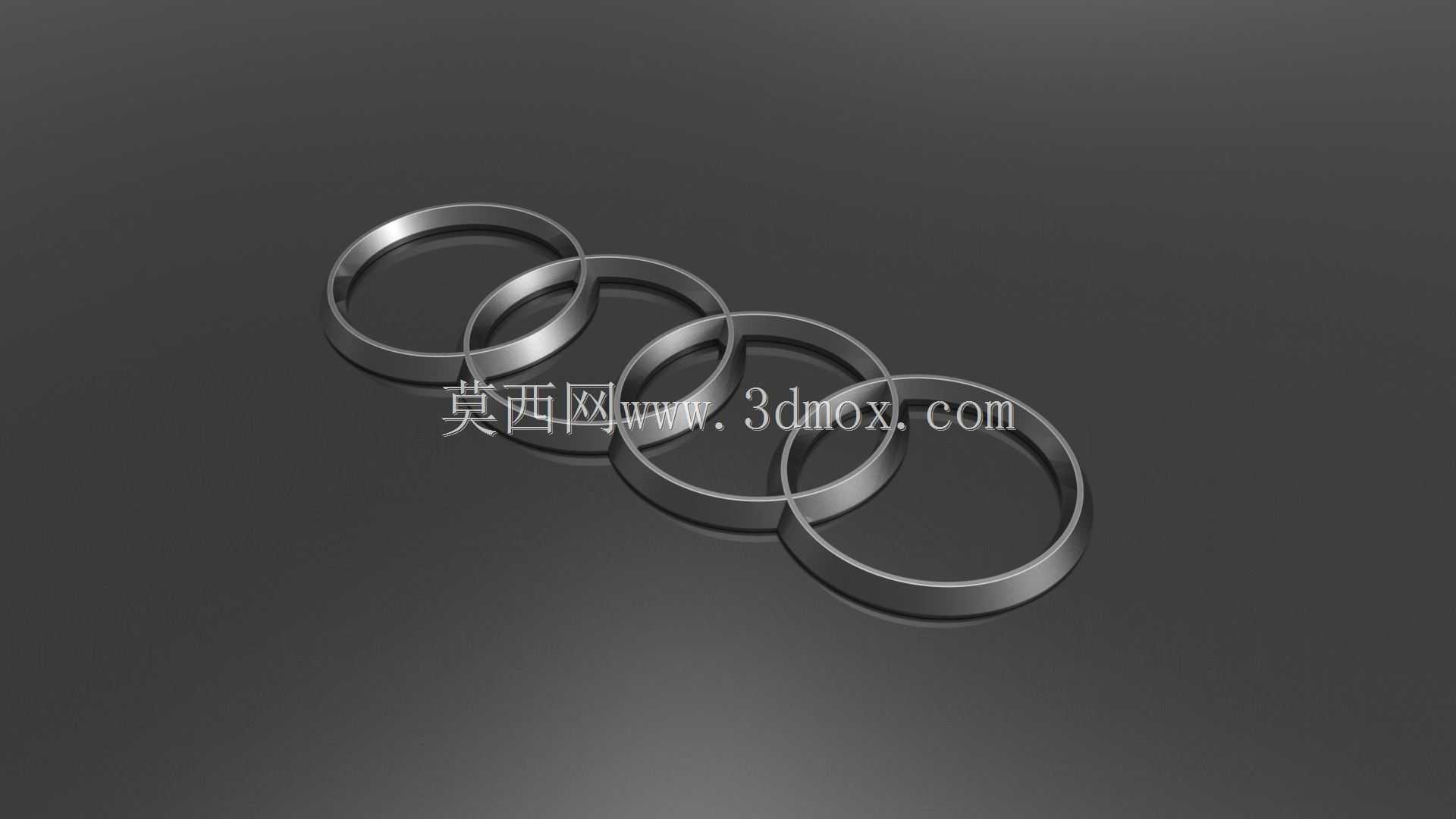

　　这套四环相扣的金属标识造型，面向整车外饰装配、展车道具制作、品牌陈列装置以及改装饰件开发等场景使用。实物装车时，它通常布置在前进气格栅中央、尾门行李箱盖平面或翼子板侧方位置，承担品牌识别与外观装饰双重作用；在展台、4S店背景墙、发布会道具和维修教学样件中，同一几何形态也可按比例放大，作为独立立体标识安装。建模时没有把四个圆环简单并列摆放，而是按照奥迪标识经典的交错关系处理相邻环体：每一环均为闭合薄壁圆环，环与环之间沿轴向前后穿插，相邻两环在视觉上形成上叠、下叠交替的压接关系，从正面看四环横向连贯，从侧斜视角度又能看出明确的空间层次。

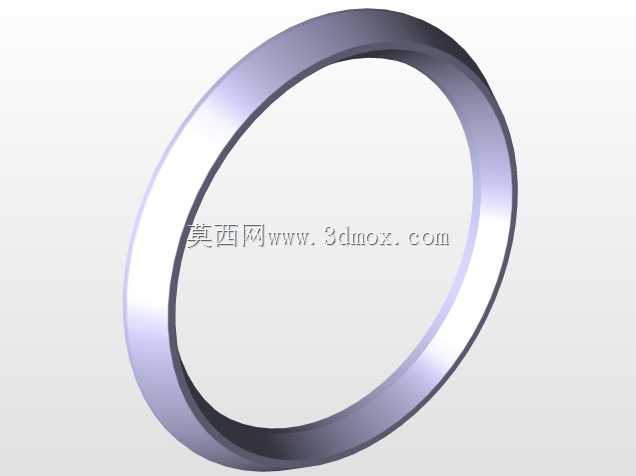

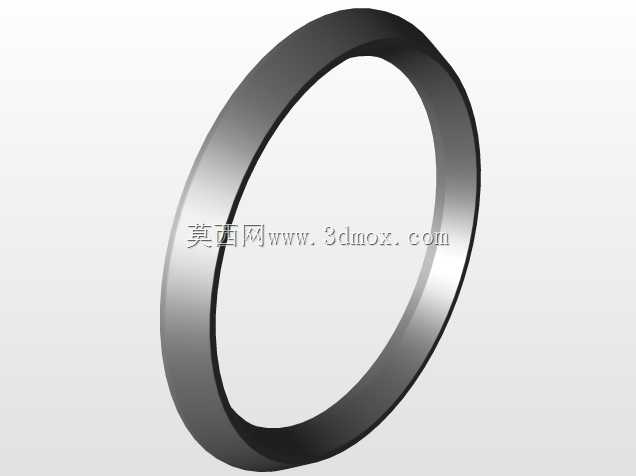

　　结构上重点控制的是环体截面、环径比例和相邻环中心距。圆环采用近似矩形或微圆角的带状截面，边缘保留倒角与高光过渡面，模拟镀铬或抛光金属饰条的真实观感；环宽、环厚与整体外径之间保持较窄的饰带比例，避免做成笨重的实心圆管。四个环的中心位于同一水平基准线上，相邻中心距小于单环外径，从而形成相互交叠的轮廓；交叠区域不能仅靠贴图或布尔假象处理，需要在三维空间中明确前后层级，保证旋转查看时遮挡关系连续。

　　安装边界方面，装车件背后通常会预留定位柱、粘接平面或卡扣脚，模型主体表现的是外露金属环部分，设计时需在环体背面保留平整贴合区，使标识能够稳定贴附于格栅饰板、车漆面板或展示基板。若用于前格栅，需考虑格栅曲面弧度、安装孔位与环体背后避让空间；若用于尾门，则要控制整体厚度，使标识边缘与钣金面之间过渡自然，不产生突兀间隙。放大为展台道具时，环体内部可增加骨架支撑槽，背面设置挂件孔或螺栓连接座，但外露面仍需保持连续、顺滑、无焊接痕迹。

　　从外观工艺角度看，这类标识常见为ABS或PC基材表面镀铬、真空镀铝、抛光不锈钢或金属压铸后打磨抛光。三维造型需要为电镀层厚度、圆角反光和模具脱模留出合理结构：外环边缘不能出现尖锐零圆角，前后交错位置要避免难以电镀的深腔；环体壁厚应均匀，背面可做减重凹腔，既减少材料堆积，也能控制注塑缩痕。金属加工版本则可采用激光切割后折弯、焊接、打磨的方式，此时模型中的环带宽度、弯曲半径和交叠高度可直接转化为下料与焊接定位参考。

　　实际渲染和结构检查时，应重点观察三个部位：一是四环交叠处的上下穿插是否符合品牌图形的视觉节奏，不能出现相邻环遮挡方向混乱；二是每一环的正面、侧面和背面壁厚是否一致，倒角在圆周方向是否连续；三是标识整体背面与安装面的贴合关系，尤其是曲面安装时，环体背后局部高点不能造成悬空。正视方向上，四环轮廓应横向对称、环带宽度均匀；斜视方向上，金属环应呈现连续高光，交错位置形成自然阴影，从而体现立体车标的层次感。

　　该造型虽不承担机械载荷，却对尺寸比例、表面质量和安装定位要求较高。设计过程中可将单环作为基础特征，通过复制、平移和轴向层级调整完成整体布局，再对交叠区域进行局部细化；背面安装结构根据应用场景单独扩展。这样得到的三维数据既可用于外观效果验证，也可作为饰件加工、展示道具制作和安装干涉检查的基础。
