手机全息投影四棱锥成像展示装置

　　这套倒四棱锥透明结构是配合手机屏幕使用的裸眼全息成像辅助件，核心作用是把手机平放显示的四幅分屏画面，通过四个斜面的反射叠加，在锥体中心区域形成悬浮的立体虚像，日常多用于桌面科普演示、小型数码产品展示、教学实验以及个人创意影像播放，不需要佩戴额外眼镜，也无需外接投影光源，直接依托手机自身屏幕亮度即可完成成像。

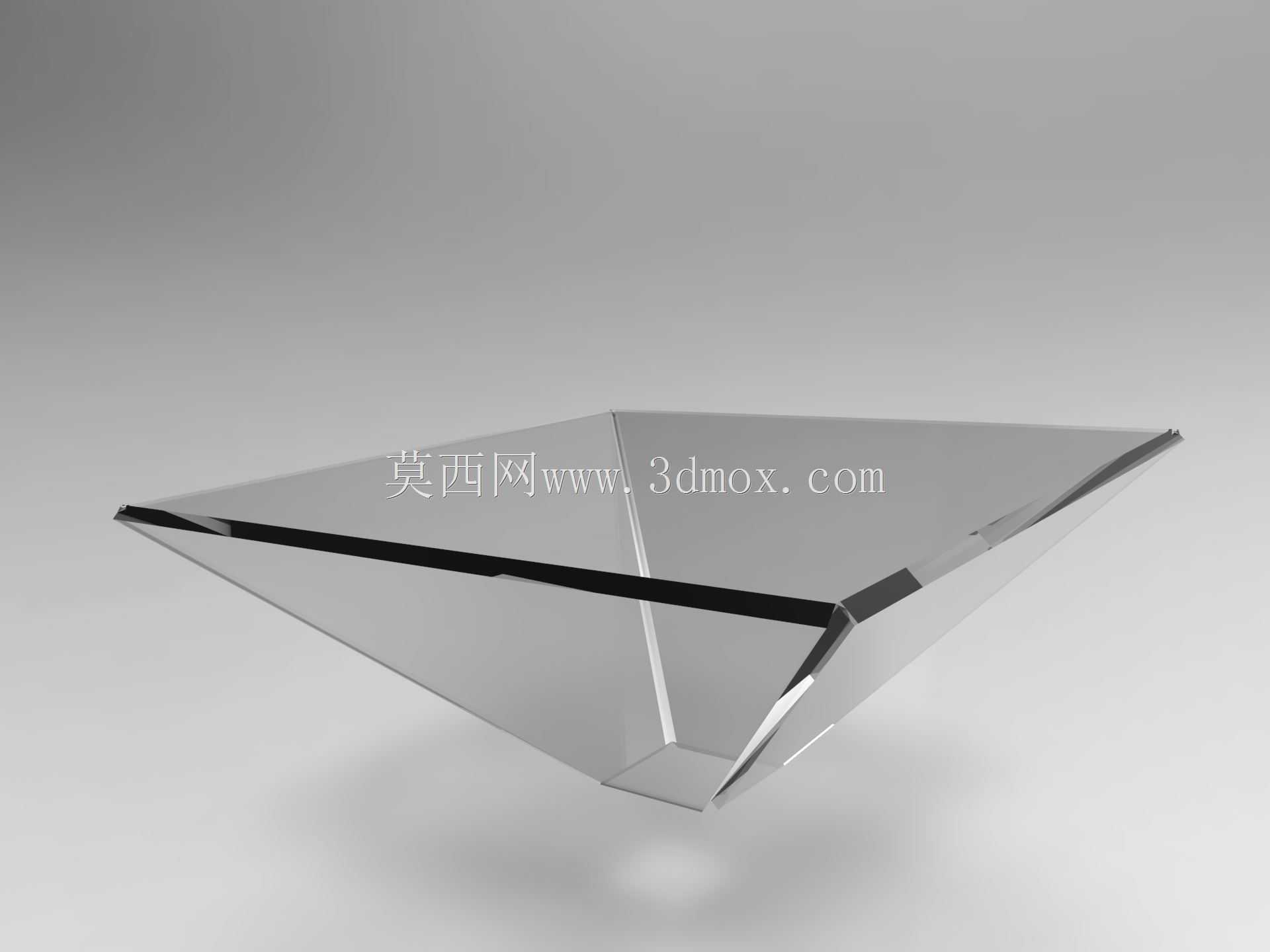

　　从实际装配边界来看，锥体顶面为正方形开口，倒扣放置时四条顶边分别对准手机屏幕划分出的四个扇形播放区域，棱锥的斜面倾角固定为四十五度，这一角度是保证屏幕平面影像经反射后沿水平方向进入人眼的关键：倾角偏大时反射画面会向上偏移，观察者需抬高视线才能看到完整虚像；倾角偏小时画面下沉，悬浮感会明显减弱。建模时四个梯形斜面采用等厚透明薄壁结构，壁厚控制在1到1.5毫米区间，过厚会让斜面边缘出现明显折射重影，过薄则3D打印或裁切亚克力板材时容易发生形变，棱边拼接处预留0.1毫米的粘接余量，方便用无影胶拼接后不会出现胶缝遮挡反射面。

　　结构设计上没有额外设置底座，锥体下尖点直接接触桌面，四条顶边共同构成支撑轮廓，放置在手机屏幕上方时，顶边与屏幕表面保留0.2到0.3毫米的间隙，避免刮花屏幕镀膜，同时整个锥体的外接正方形边长要适配主流手机的屏幕可视区域，通常控制在60到70毫米，既能够覆盖四个分屏的有效画面，又不会超出手机机身宽度导致放置不稳。棱线位置做了微小的圆角过渡，避免尖锐边角在搬运使用过程中崩边，四个斜面的平面度要求较高，建模时保证所有斜面为单一平面，不做曲面弧度，防止反射影像出现拉伸变形。

　　实际使用场景中，这类装置常放在展会桌面作为小型引流展示件，也会出现在中小学光学实验课堂上，用来演示平面镜反射与虚像形成原理。结构建模时优先保证四个斜面的角度一致性，任意两个相邻斜面的二面角偏差不能超过0.5度，否则四个方向反射的画面无法在中心重合，会出现虚影错位。锥体的尖点位置做了小平面截断处理，不会形成绝对尖锐的端点，既避免放置时应力集中导致尖端开裂，也能让摆放状态更稳定，不会因为桌面轻微触碰就发生偏移。

　　考虑到透明材质的折射特性，建模过程中不对斜面做任何纹理、开孔或加强筋设计，所有附加结构都会在反射画面中形成阴影，破坏全息成像的通透感。整体零件为单一整体装配体，四个斜面拼接后无需额外紧固件，依靠粘接即可成型，重量控制在二十克以内，放在手机屏幕上不会对屏幕造成压迫，挪动时也不会和手机发生相对滑动。针对不同尺寸的手机，仅需等比例缩放锥体的顶面边长，斜面角度始终保持四十五度不变，就能适配不同屏幕大小的播放设备，结构通用性较强，不需要针对单一机型做单独改型。
